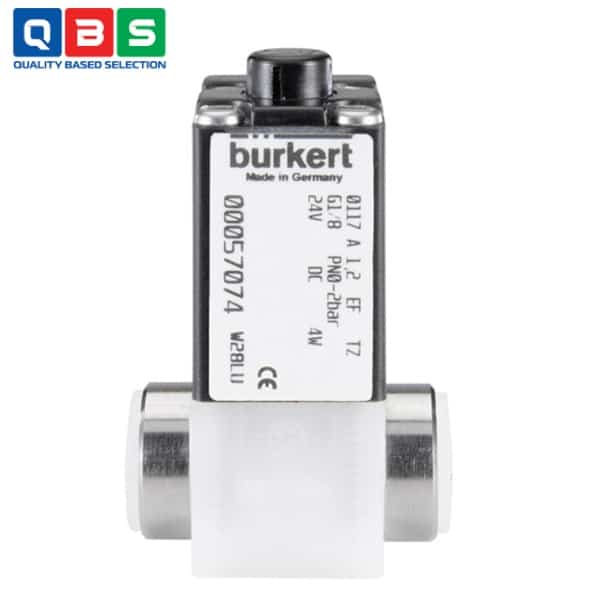

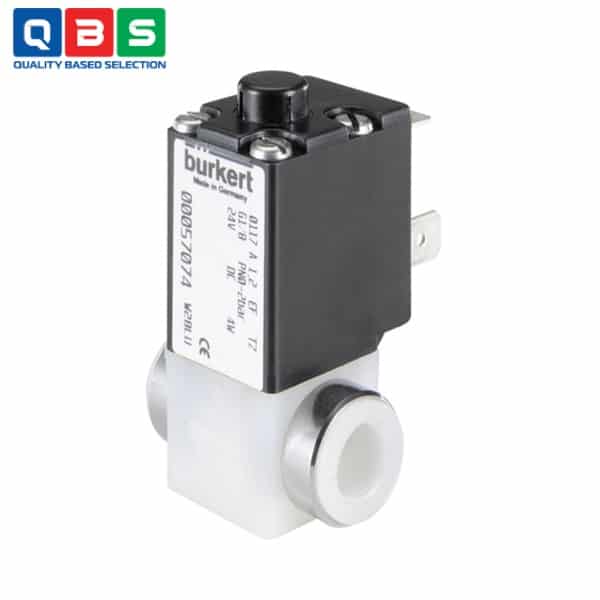

Van điện từ piston 2/2 chiều Type 0117
| Tên sản phẩm | Van điện từ piston 2/2 chiều |
| Model | 0117 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ piston 2-2 chiều Type 0117 |
Mô tả
Van điện từ piston 2/2 chiều Type 0117 là van điện từ tác động trực tiếp kiểu pít tông, thường đóng, có màng ngăn phủ PTFE. Màng ngăn cách ly chất lỏng khỏi hệ thống điện từ. Khi không được cấp điện (trong chức năng mạch A), van được đóng lại nhờ lực lò xo. Khi được cấp điện, phần ứng điện từ được kéo vào theo hướng 2/2, G 1/8, UNF 1/4-28 FluidControl Systems chống lại lực lò xo để mở van. Lớp vỏ epoxy bao bọc điện từ giúp tản nhiệt hiệu quả do cuộn dây tạo ra.
Ứng dụng của Van điện từ piston 2/2 chiều Type 0117
-
- Xử lý môi chất ăn mòn: Kiểm soát axit khoáng, axit hữu cơ, kiềm, dung dịch muối, dầu, khí thải, dung dịch oxy hóa.
- Phân tích hóa học và phòng thí nghiệm: Dosing (định lượng), filling (chiết rót), mixing (trộn), shut-off (đóng/ngắt) chất lỏng trong thiết bị phân tích.
- Công nghiệp hóa chất: Điều khiển dòng chảy cho các quy trình liên quan đến hóa chất ăn mòn hoặc hơi khí độc hại.
- Y tế và chẩn đoán: Ứng dụng trong thiết bị y tế yêu cầu độ tinh khiết cao và kháng hóa chất.
- Xử lý nước và nước thải: Với môi chất có tính ăn mòn nhẹ hoặc cần cách ly hoàn toàn.
- Công nghiệp thực phẩm và đồ uống: Các quy trình giặt rửa, tẩy trắng nếu phù hợp với vật liệu.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | 2/2 chiều, plunger direct-acting, thường đóng (NC) |
| Chức năng mạch | Circuit function A |
| Orifice (lỗ thông) | DN 1.6 – 2.0 mm |
| Hệ số Kv (nước) | 0.06 – 0.09 m³/h |
| Áp suất làm việc | 0 – 1.5 bar (tùy orifice) |
| Điện áp | 12V DC, 24V DC, 24V UC, 220-230V UC |
| Công suất tiêu thụ | 4 W |
| Thời gian mở/đóng | Khoảng 20 ms |
| Tần số chuyển mạch tối đa | 300 lần/phút |
| Nhiệt độ môi chất | -10 °C đến +70 °C |
| Độ nhớt tối đa | 21 mm²/s |
| Vật liệu thân van | ETFE (Tefzel) |
| Vật liệu màng ngăn | PTFE/EPDM hoặc PTFE/FKM |
| Vật liệu coil | Epoxy (class H) |
| Nhiệt độ môi trường | Tối đa +55 °C |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ piston 2/2 chiều Type 0117
Nguyên lý hoạt động của Van điện từ piston 2/2 chiều Type 0117
-
- Khi không cấp điện (deenergized): Lò xo đẩy plunger xuống, ép màng ngăn cách ly bịt kín lỗ orifice → van đóng, ngăn dòng chảy.
- Khi cấp điện (energized): Cuộn coil tạo từ trường, hút armature (plunger) lên chống lại lò xo → màng ngăn cách ly được nhấc khỏi lỗ orifice → van mở, cho phép môi chất chảy qua.
Ưu điểm nổi bật
-
- Tiêu thụ điện thấp: Chỉ 4W, hoạt động liên tục 100% mà ít sinh nhiệt.
- Thời gian đáp ứng nhanh: Mở/đóng khoảng 20 ms, tần số chuyển mạch cao (max 300 lần/phút).
- Màng ngăn cách ly kín hermetic: Cách ly hoàn toàn môi chất khỏi phần solenoid, tránh ăn mòn plunger/cuộn dây.
- Vật liệu không kim loại tiếp xúc môi chất: Thân ETFE, màng PTFE – chịu hóa chất mạnh (axit, kiềm, dung dịch oxy hóa).
