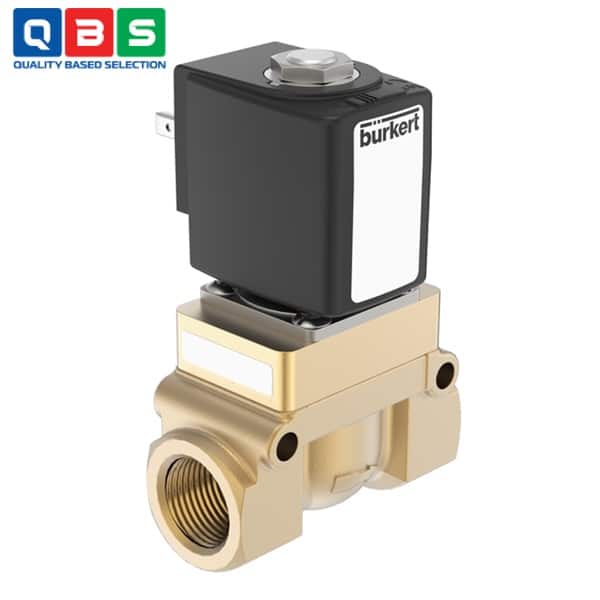

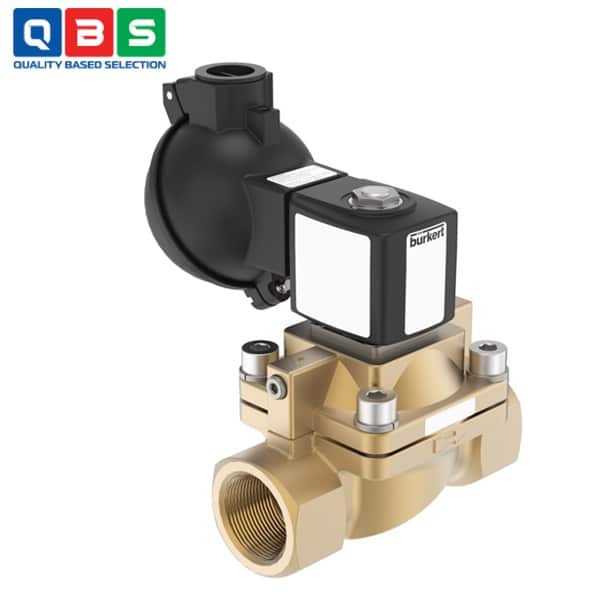

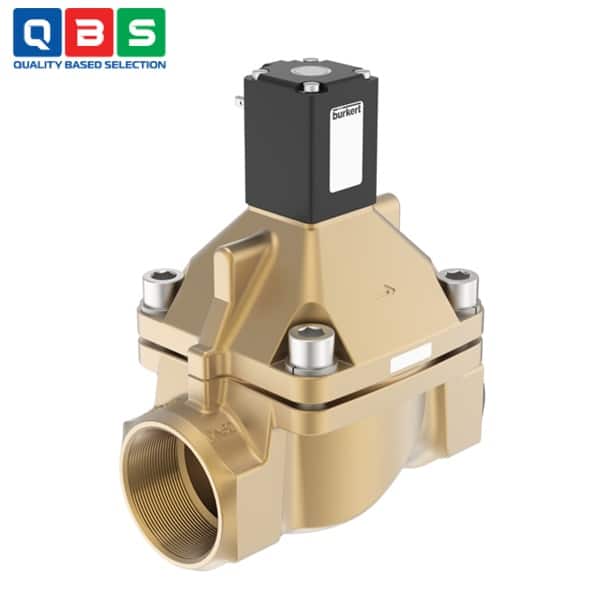

Van điện từ piston 2/2 chiều Type 5404
| Tên sản phẩm | Van điện từ piston 2/2 chiều |
| Model | 5404 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ piston 2-2 chiều Type 5404 |
Mô tả
Van điện từ piston 2/2 chiều Type 5404 là van piston trợ lực servo, có sẵn các biến thể NC và NO. Cần có áp suất chênh lệch tối thiểu để van hoạt động. Cuộn dây điện từ được đúc bằng nhựa epoxy chất lượng cao. Để giảm tiêu thụ điện năng trong quá trình hoạt động, có sẵn các cuộn dây với cụm điện tử “Kick and Drop” (KD) (công nghệ cuộn dây kép). Kết hợp với phích cắm theo tiêu chuẩn DIN EN 175301-803 Form A, van đáp ứng cấp bảo vệ IP65. Phích cắm cáp không được bao gồm và phải được đặt hàng riêng.
Ứng dụng của Van điện từ piston 2/2 chiều Type 5404
-
- Khí và hơi nước: Phù hợp cho khí trung tính (compressed air) và hơi nước (steam) ở nhiệt độ lên đến +180°C (phiên bản steam NA07).
- Van xả áp cho máy nén khí: Sử dụng làm van xả cho hệ thống máy nén (compressor systems), phiên bản chuyên dụng CF05.
- Môi trường nguy hiểm cháy nổ: Có phiên bản chống nổ (Explosion proof) phù hợp Category 2 (ATEX/IECEx).
- Nhiệt độ cao: Chịu được nhiệt độ môi trường lên đến +180°C (đặc biệt với phiên bản steam và cuộn coil công suất phù hợp).
- Tiết kiệm năng lượng: Sử dụng công nghệ cuộn coil đôi “Kick and Drop” (KD) để giảm tiêu thụ điện khi giữ trạng thái mở lâu dài.
- Chất lỏng trung tính: Điều khiển dòng chảy nước, dầu thủy lực, khí trung tính khác (với nhiệt độ từ -10°C đến +120°C ở phiên bản tiêu chuẩn).
- Áp suất cao: Phiên bản high pressure PN 08 dành cho các hệ thống yêu cầu áp suất lớn hơn.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | Van piston servo 2/2 chiều (NC/NO) |
| Orifice | DN 12 – DN 50 |
| Thân van | Đồng (Brass) |
| Seal | PTFE/FKM (tiêu chuẩn); PTFE/Graphite (hơi nước) |
| Nhiệt độ môi chất | -10°C … +120°C (tiêu chuẩn) Lên đến +180°C (hơi nước) |
| Môi chất | Khí/lỏng trung tính, khí nén, hơi nước |
| Áp suất chênh min | Yêu cầu minimum (thường ≥1 bar) |
| Điện áp | 24V DC; 24–230V AC (50/60 Hz) |
| Công suất | Inrush ~24 VA; Hold 8–14 VA / 8–12 W |
| Kết nối ren | G ½ – G 2; NPT ½ – NPT 2 |
| Bảo vệ | IP65 (với plug) |
| Chế độ hoạt động | 100% liên tục |
| Đặc biệt | Chống nổ ATEX Cat.2; Kick & Drop tiết kiệm năng lượng; Van xả máy nén |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ piston 2/2 chiều Type 5404
Nguyên lý hoạt động của Van điện từ piston 2/2 chiều Type 5404
-
- Trạng thái đóng (không cấp điện): Áp suất môi chất từ đầu vào đi qua lỗ cân bằng trong piston, tích tụ ở buồng trên piston. Áp suất này kết hợp với lò xo đẩy piston xuống, đóng kín lỗ chính, ngăn dòng chảy.
- Trạng thái mở (cấp điện): Cuộn solenoid kích hoạt, mở van pilot (lỗ xả nhỏ). Áp suất ở buồng trên piston giảm nhanh (xả ra đầu ra). Áp suất từ đầu vào đẩy piston lên, mở lỗ chính, cho phép môi chất chảy qua.
- Trở về đóng: Ngắt điện, van pilot đóng, áp suất buồng trên tăng lại qua lỗ cân bằng, piston hạ xuống đóng van.
Ưu điểm nổi bật
-
- Lưu lượng lớn: Orifice lên đến DN 50, phù hợp hệ thống công nghiệp lớn.
- Chịu nhiệt cao: Phiên bản steam chịu đến +180°C (hơi nước và khí nóng).
- Tiết kiệm năng lượng: Công nghệ cuộn coil đôi “Kick and Drop” giảm tiêu thụ điện khi giữ trạng thái.
- An toàn khu vực nguy hiểm: Có phiên bản chống nổ (ATEX/IECEx Category 2).
- Đa ứng dụng: Làm van xả cho máy nén khí, điều khiển khí/lỏng trung tính và hơi nước.
- Hoạt động bền bỉ: Chạy liên tục 100%, vật liệu chất lượng cao (thân đồng, seal PTFE/Graphite), bảo vệ IP65.
