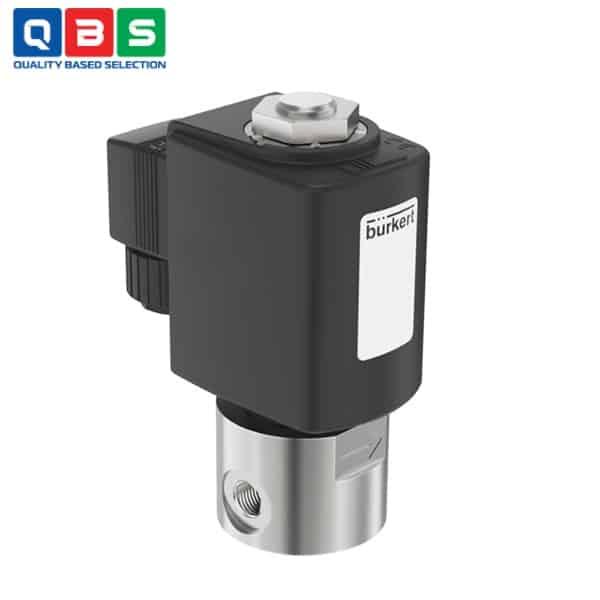

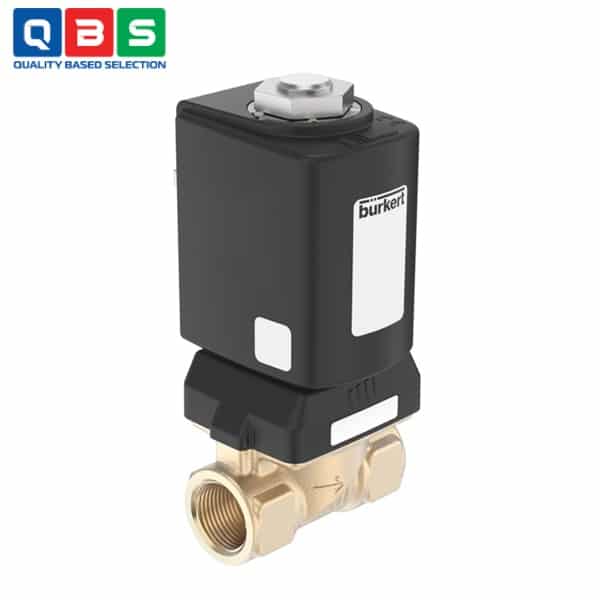

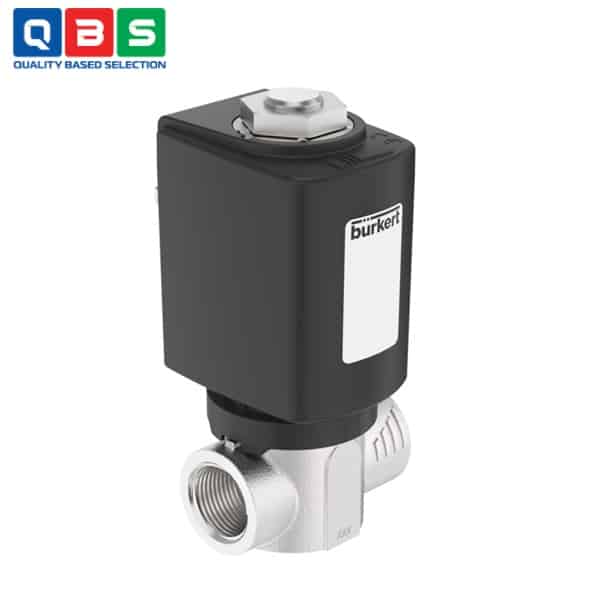

Van điện từ piston 2/2 chiều Type 6027
| Tên sản phẩm | Van điện từ piston 2/2 chiều |
| Model | 6027 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ piston 2-2 chiều Type 6027 |
Mô tả
Van điện từ piston 2/2 chiều Type 6027 là van piston tác động trực tiếp. Nút chặn và ống dẫn hướng piston được hàn với nhau để tăng cường khả năng chịu áp suất và độ kín khí. Có nhiều sự kết hợp vật liệu làm kín khác nhau tùy thuộc vào ứng dụng. Cuộn dây được đúc bằng epoxy kháng hóa chất. Vòng bi trượt tùy chọn giúp tăng tuổi thọ khi sử dụng với khí khô. Công nghệ làm kín đặc biệt được sử dụng cho các ứng dụng áp suất cao. Để giảm mức tiêu thụ điện năng trong quá trình vận hành, có sẵn các cuộn dây với cụm điện tử Kick and Drop (công nghệ cuộn dây kép). Kết hợp với nút bịt theo tiêu chuẩn DIN EN 175301-803 Form A, van đáp ứng cấp bảo vệ IP65. NEMA 4X có sẵn theo yêu cầu.
Ứng dụng của Van điện từ piston 2/2 chiều Type 6027
-
- Khí nén và khí trung tính: Điều khiển khí nén, khí tự nhiên, khí thành phố, khí DVGW group 1-3.
- Chất lỏng trung tính và dầu: Nước, dầu thủy lực, xăng dầu (petrol), dầu bôi trơn.
- Hơi nước và chất lỏng nóng: Hơi nóng (steam) và chất lỏng nóng lên đến 180°C (tùy variant).
- Chân không kỹ thuật: Thông hơi và kiểm soát chân không (technical vacuum).
- Ứng dụng áp suất cao: Khí và chất lỏng áp suất cao lên đến 250 bar, ví dụ critical gases/fluids, test rigs, hệ thống充填 gas điều hòa ô tô.
- Đốt dầu và nhiên liệu: Dầu đốt, làm van shut-off an toàn cho burner dầu.
- Van shut-off an toàn cho gas burner: Phê duyệt DIN EN 161, dùng cho burner gas (lên đến 5 bar).
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Kiểu van | Direct-acting plunger 2/2 chiều |
| Orifice | DN 1.0 – 13.0 mm |
| Áp suất | 0 – 30 bar (standard) |
| 0 – 100 bar (pendulum) | |
| Lên đến 250 bar (high pressure) | |
| Thân van | Brass hoặc Inox 316L |
| Seal | FKM, EPDM, NBR, PTFE, PEEK |
| Nhiệt độ môi chất | -40…+180 °C (tùy seal) |
| Môi chất | Khí/lỏng trung tính, hơi nước, chân không, dầu đốt, gas |
| Điện áp | 24V DC, 24/110/230V AC (50/60 Hz) |
| Thời gian chuyển mạch | Mở: 10–30 ms; Đóng: 50–80 ms |
| Chu kỳ làm việc | 100% liên tục |
| Kết nối ren | G/NPT ¼ – ¾ |
| Bảo vệ | IP65 (NEMA 4X tùy chọn) |
| Đặc biệt | Chống nổ ATEX, Kick & Drop tiết kiệm năng lượng, dầu đốt |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ piston 2/2 chiều Type 6027
Nguyên lý hoạt động của Van điện từ piston 2/2 chiều Type 6027
-
- Trạng thái không cấp điện: Lò xo đẩy pittông (plunger) xuống, ép seal (gioăng) vào lỗ orifice (lỗ ghế van), đóng kín đường dòng chảy. Van đóng, không cho môi chất đi qua.
- Trạng thái cấp điện: Dòng điện chạy qua coil (cuộn dây) tạo từ trường mạnh, hút pittông lên ngược lực lò xo. Pittông nhấc khỏi ghế van, mở orifice, cho môi chất (khí hoặc lỏng) chảy từ cổng vào ra cổng ra.
- Khi ngắt điện: Từ trường mất, lò xo đẩy pittông trở về vị trí đóng van.
Ưu điểm nổi bật
-
- Tác động trực tiếp mạnh mẽ: Orifice lên đến DN13, hoạt động từ 0 bar đến áp suất cao (lên đến 250 bar tùy variant).
- Chịu rung động tốt: Hệ thống coil bolted chắc chắn, chống rung.
- Tiết kiệm năng lượng: Coil Kick & Drop (double coil) giảm tiêu thụ điện khi giữ mở.
- Chịu áp suất cao: Variant đặc biệt cho khí và chất lỏng lên đến 250 bar, ống plunger hàn liền tăng độ kín và bền.
- Phiên bản chống nổ: Explosion-proof (ATEX/IECEx), phù hợp khu vực nguy hiểm.
- Đa dạng vật liệu & ứng dụng: Seal linh hoạt (FKM, EPDM, PTFE…), chịu nhiệt cao, khí khô, hơi nước, chân không.
