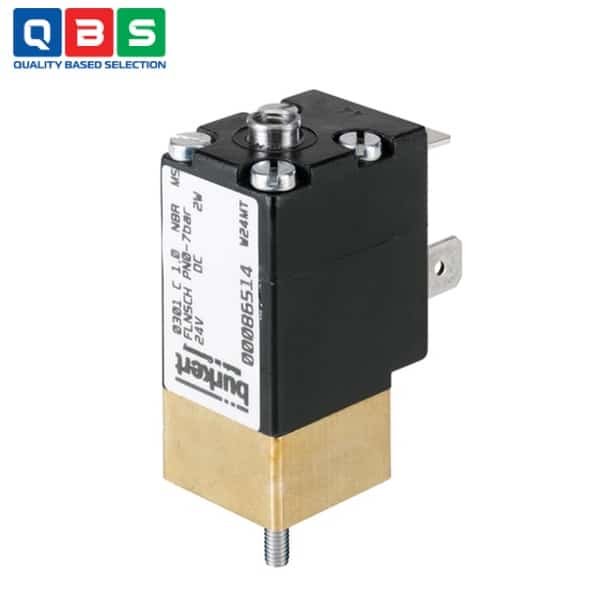

Van điện từ piston 3/2 chiều Type 0301
| Tên sản phẩm | Van điện từ piston 3/2 chiều |
| Model | 0301 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ piston 3-2 chiều Type 0301 |
Mô tả
Van điện từ piston 3/2 chiều Type 0301 có nhiều chức năng mạch khác nhau cho các ứng dụng khác nhau. Khi được cấp điện, phần ứng của nam châm điện sẽ bị kéo ngược lại với một lò xo. Đường dẫn dòng chảy qua van phụ thuộc vào chức năng mạch được chọn. Lớp vỏ epoxy của nam châm điện giúp tản nhiệt hiệu quả do cuộn dây tạo ra.
Ứng dụng của Van điện từ piston 3/2 chiều Type 0301
-
- Khí nén: Điều khiển xi lanh, van pilot, hệ thống khí nén nhỏ gọn.
- Chất lỏng và khí trung tính: Xử lý khí nén, nước, dầu thủy lực, dầu mỡ không phụ gia, khí đô thị (town gas).
- Hút chân không: Ứng dụng trong hệ thống chân không kỹ thuật.
- Cắt đóng, định lượng, chiết rót và thông hơi: Điều khiển đóng/mở dòng chảy, định lượng lượng nhỏ, chiết rót chính xác.
- Thiết bị đo lường và thí nghiệm quy mô nhỏ: Dùng trong các thiết bị thí nghiệm, máy đo, hệ thống phân tích nhỏ.
- Kiểm soát khí: Điều khiển dòng khí trong các hệ thống công nghiệp nhẹ.
- Thiết bị hàn: Hỗ trợ kiểm soát khí bảo vệ hoặc khí nén trong máy hàn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Kiểu van | 3/2 chiều, direct-acting (trực tiếp), miniature solenoid valve |
| Chức năng mạch | C: Cổng A xả khi mất điện |
| D: Cổng B nạp áp khi mất điện | |
| Đường kính lỗ | 1,0 – 1,2 – 1,6 mm |
| Lưu lượng (Kv nước) | 0,030 – 0,045 – 0,060 m³/h |
| Lưu lượng khí (QNn Air) | 33 – 48 – 65 l/min (tại 6 bar, ΔP=1 bar) |
| Dải áp suất | 0–10 bar (tùy orifice), cũng phù hợp chân không kỹ thuật |
| Chất liệu thân | Brass (đồng thau) hoặc PA (polyamide) |
| Seal | NBR |
| Chất lỏng/khí | Trung tính: khí nén, nước, dầu thủy lực, dầu mỡ, town gas |
| Nhiệt độ chất lỏng | -10 đến +90 °C |
| Nhiệt độ môi trường max | +55 °C |
| Duty cycle | 100% (liên tục) |
| Kết nối | Sub-base / manifold / G1/8 banjo coupler |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ piston 3/2 chiều Type 0301
Nguyên lý hoạt động của Van điện từ piston 3/2 chiều Type 0301
-
- Khi chưa cấp điện (de-energized): Lò xo đẩy armature/piston về vị trí mặc định → đường chảy phụ thuộc vào chức năng mạch (circuit function):
- C (thường dùng nhất): Cổng ra A xả khí (exhausted) → thông giữa A và R (xả), P (áp) bị chặn.
- D: Cổng ra B được nạp áp (pressurized) → thông giữa P và B, R bị chặn.
- Khi cấp điện (energized): Từ trường hút armature/piston chống lại lực lò xo → piston di chuyển, thay đổi vị trí chặn/mở các cổng → đảo chiều dòng chảy (ví dụ: từ xả sang nạp hoặc ngược lại, tùy circuit C/D).
- Khi chưa cấp điện (de-energized): Lò xo đẩy armature/piston về vị trí mặc định → đường chảy phụ thuộc vào chức năng mạch (circuit function):
Ưu điểm nổi bật
-
- Phản hồi cực nhanh: Mở ~12 ms, đóng ~8 ms → Phù hợp ứng dụng cần tốc độ cao như khí nén, định lượng chính xác.
- Hoạt động trực tiếp: Không cần áp suất chênh lệch tối thiểu, hoạt động tốt ở áp suất thấp và chân không kỹ thuật.
- Đa dạng chức năng mạch: Có loại C (xả khi mất điện) và D (nạp áp khi mất điện) → Linh hoạt cho nhiều ứng dụng.
- Tản nhiệt tốt: Cuộn dây epoxy encapsulation → Chịu tải liên tục 100%, hoạt động bền bỉ, ít nóng.
- Chịu rung động cao: Thiết kế block-screwed coil → Ổn định trong môi trường rung lắc.
