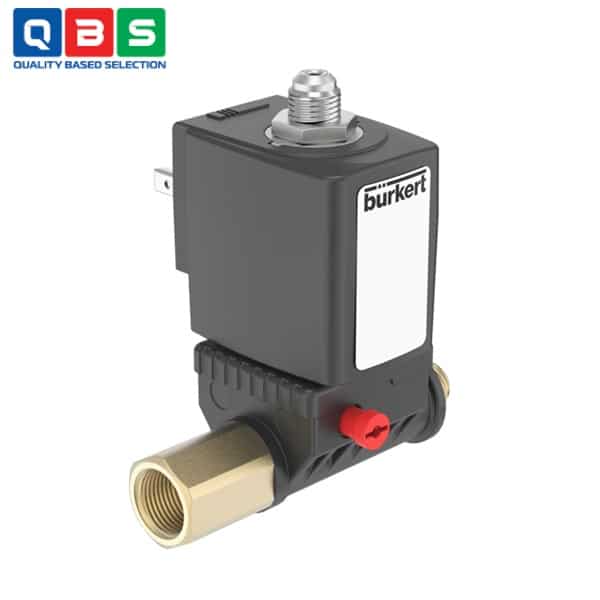

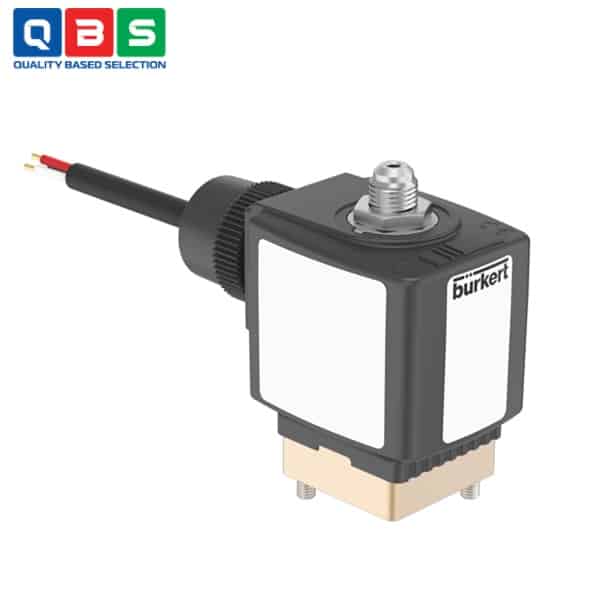

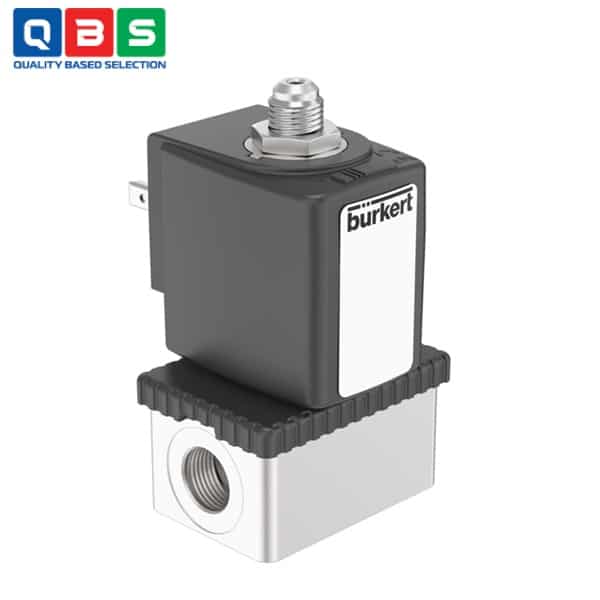

Van điện từ piston 3/2 chiều Type 6014
| Tên sản phẩm | Van điện từ piston 3/2 chiều |
| Model | 6014 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ piston 3-2 chiều Type 6014 |
Mô tả
Van điện từ piston 3/2 chiều Type 6014 là van piston tác động trực tiếp. Nút chặn và ống dẫn lõi được hàn với nhau để tăng cường khả năng chịu áp suất và độ kín khít. Có nhiều sự kết hợp vật liệu làm kín khác nhau tùy thuộc vào ứng dụng. Một biến thể mặt bích đặc trưng của Bürkert (SFB) cho phép bố trí van tiết kiệm không gian trên một cụm van. Cuộn dây Kick and Drop có sẵn để giảm mức tiêu thụ điện năng trong quá trình vận hành.
Ứng dụng của Van điện từ piston 3/2 chiều Type 6014
-
- Điều khiển khí nén và actuator khí nén: Lắp trực tiếp lên van khí nén để làm van pilot điều khiển xi lanh đơn tác động, blow-off, xả áp lực hoặc tạo chân không.
- Xử lý khí trung tính: Khí nén, khí gas tự nhiên (natural gas), khí thành phố (town gas), phù hợp hệ thống phân phối khí công nghiệp.
- Xử lý chất lỏng trung tính: Nước sạch, dầu thủy lực, xăng dầu, chất lỏng sạch khác, dùng trong dosing, mixing, distribution, filling và ventilation.
- Ứng dụng chân không kỹ thuật: Hoạt động tốt ở môi trường vacuum, dùng cho hệ thống hút chân không hoặc xả khí.
- Môi trường nguy hiểm/cháy nổ: Biến thể explosion-proof (ATEX/IECEx) dùng trong khu vực có nguy cơ nổ (hóa chất, dầu khí).
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | 3/2 chiều, piston tác động trực tiếp |
| Orifice | DN 1.5 – 2.5 |
| Chức năng mạch | C, D, T |
| Vật liệu thân/seal | Brass/Inox/PA – FKM (EPDM/PTFE tùy chọn) |
| Nhiệt độ môi chất | -10°C đến +100/+120°C (tùy coil), đến +180°C (PTFE) |
| Môi chất | Khí/lỏng trung tính, chân không |
| Điện áp | 24V DC, 24/110/230V AC (khác tùy chọn) |
| Kết nối khí | G1/8 – G1/4, NPT, sub-base, banjo |
| Kết nối điện | DIN EN 175301-803 form A, cable/terminal (ATEX) |
| Cấp bảo vệ | IP65 / NEMA 4X |
| Đặc biệt | Chống rung, chống nổ ATEX/IECEx, Kick & Drop |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ piston 3/2 chiều Type 6014
Nguyên lý hoạt động của Van điện từ piston 3/2 chiều Type 6014
-
- Trạng thái không cấp điện (de-energized): Lò xo đẩy piston (plunger) xuống, đóng kín cửa P (áp suất vào). Đồng thời, cửa A (ra) thông với cửa R (xả/thoát), cho phép xả áp hoặc thông khí từ actuator về khí quyển.
- Trạng thái cấp điện (energized): Cuộn coil tạo từ trường hút piston lên, mở cửa P để môi chất (khí/lỏng) chảy từ P → A (cung cấp áp suất cho actuator). Đồng thời, đóng cửa R, ngăn xả.
Ưu điểm nổi bật
-
- Kích thước nhỏ gọn: Orifice lên đến DN 2.5, phù hợp lắp đặt không gian hẹp.
- Tác động trực tiếp: Hoạt động độc lập áp suất (từ chân không đến áp cao), đáng tin cậy.
- Chống rung tốt: Hệ thống coil bắt bu lông chắc chắn.
- Lắp trực tiếp lên van khí nén: Kết nối banjo threaded tiện lợi.
- Chống cháy nổ: Có biến thể explosion-proof (ATEX/IECEx).
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
