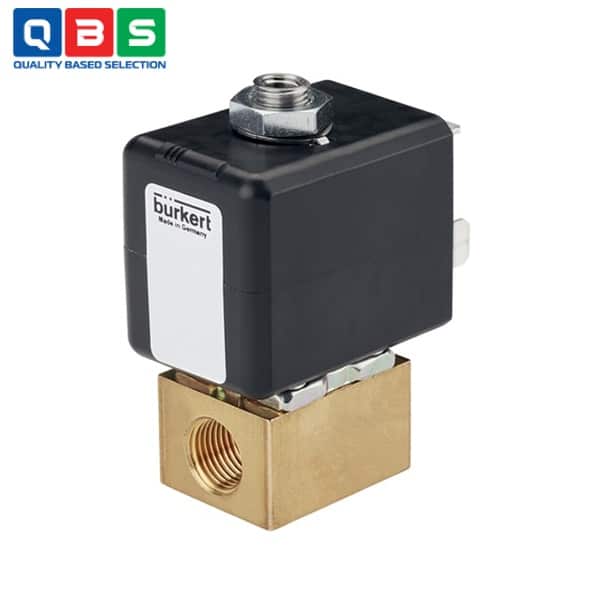

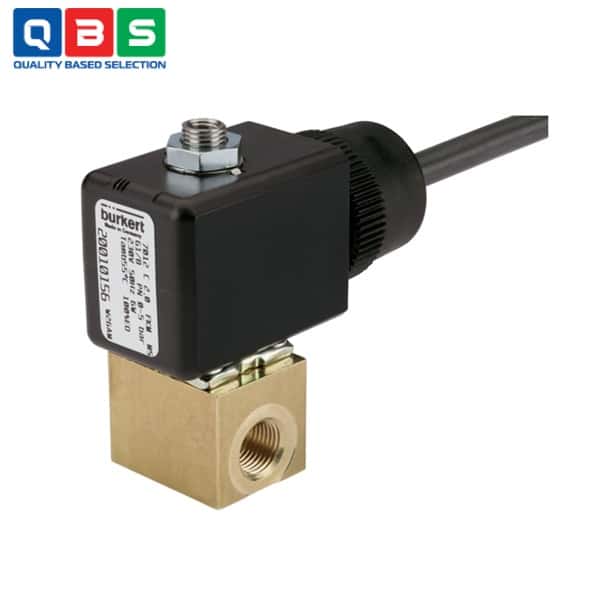

Van điện từ piston 3/2 chiều Type 7012
| Tên sản phẩm | Van điện từ piston 3/2 chiều |
| Model | 7012 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điện từ piston 3-2 chiều Type 7012 |
Mô tả

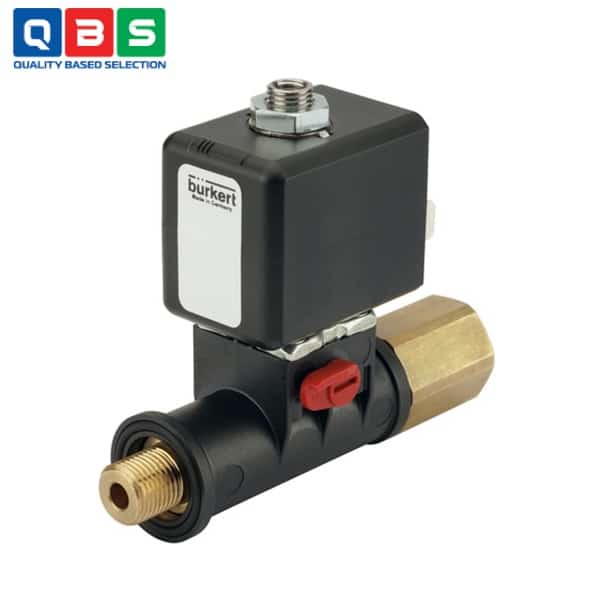

Van điện từ piston 3/2 chiều Type 7012 là van piston tác động trực tiếp. Nút chặn và ống dẫn lõi được hàn với nhau để tăng khả năng chịu áp suất và độ kín khí. Có nhiều sự kết hợp vật liệu vỏ và gioăng khác nhau tùy thuộc vào ứng dụng thực tế. Một biến thể mặt bích đặc trưng của Bürkert (SFB) cho phép bố trí van tiết kiệm không gian trên một cụm van đa đường. Dòng sản phẩm được bổ sung bởi các biến thể chống cháy nổ. Có thể chọn các khớp nối kiểu đẩy vào để kết nối ống mềm. Khớp nối kiểu banjo với bu lông banjo là giải pháp lý tưởng để dễ dàng lắp đặt trực tiếp trên bộ truyền động khí nén.
Ứng dụng của Van điện từ piston 3/2 chiều Type 7012
-
- Điều khiển khí nén: Lắp trực tiếp trên bộ truyền động khí nén nhờ thiết kế banjo fitting với bu-lông banjo.
- Hệ thống tự động hóa công nghiệp: Sử dụng trong các trạm điều khiển khí nén, robot công nghiệp, máy đóng gói, dây chuyền sản xuất.
- Lắp đặt trên manifold: Phù hợp lắp trên multiple manifold để tiết kiệm không gian, thường thấy trong các tủ điều khiển khí nén tập trung.
- Ứng dụng trong môi trường có nguy cơ nổ: Phiên bản ATEX/IECEx dùng trong khu vực nguy hiểm như nhà máy hóa chất, nhà máy dầu khí, trạm xử lý khí đốt.
- Hệ thống xử lý nước và chất lỏng trung tính: Điều khiển dòng nước, dầu thủy lực, chân không kỹ thuật trong các ứng dụng công nghiệp nhẹ.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | Direct-acting 3/2-way plunger valve |
| Kích thước lỗ (Orifice) | DN 1.2 … DN 2.0 mm |
| Chức năng mạch | C (thường đóng), D (thường mở) |
| Vật liệu gioăng | FKM, EPDM |
| Vật liệu thân van | Brass, PA, PPS, Inox 1.4305 |
| Điện áp hoạt động | 24V DC, 24/50-60Hz, 110/50Hz, 120/60Hz, 230/50Hz, 240/60Hz AC |
| Công suất tiêu thụ | 4–8 W (tùy coil 20mm hoặc 24.5mm) |
| Thời gian đóng/mở | 7–12 ms |
| Nhiệt độ môi chất | Standard: -10°C … +100°C |
| Banjo: -10°C … +60°C | |
| Áp suất làm việc | 0 … lên đến 16 bar (tùy phiên bản) |
| Môi chất | Khí trung tính, nước, dầu thủy lực, chân không kỹ thuật (độ nhớt ≤21 mm²/s) |
| Độ bảo vệ | IP65 (với cable plug) |
| Trọng lượng | 120–146 g (tùy phiên bản) |
| Đặc biệt | Manual override tùy chọn, phiên bản chống nổ ATEX/IECEx, lắp manifold/flange/banjo linh hoạt |
Tham khảo Catalog chi tiết ở đây: Catalog Van điện từ piston 3/2 chiều Type 7012
Nguyên lý hoạt động của Van điện từ piston 3/2 chiều Type 7012
-
- Van sử dụng piston (plunger) gắn với lõi từ (armature) và gioăng kín, di chuyển trực tiếp dưới lực từ trường của cuộn coil.
- Ống dẫn lõi (core guide tube) và stopper được hàn liền để tăng khả năng chịu áp và chống rò rỉ.
- Lực từ trường của coil trực tiếp nâng/hạ piston để mở/đóng các lối chảy, kết hợp với lò xo (spring) để trả về vị trí ban đầu.
Ưu điểm nổi bật
-
- Nhỏ gọn và nhẹ: Orifice đến DN 1.6, trọng lượng chỉ 120–146g, lý tưởng cho không gian hẹp.
- Hoạt động trực tiếp: Không cần áp suất tối thiểu, hoạt động từ 0 bar đến áp max, phù hợp vacuum và áp suất cao.
- Chịu áp & chống rò tốt: Ống dẫn lõi và stopper hàn liền, tăng độ bền áp suất và kín khít.
- Lắp đặt linh hoạt: Banjo fitting lắp trực tiếp trên actuator khí nén; push-in, flange, manifold, ren đa dạng.
- Phản hồi nhanh: Thời gian đóng/mở chỉ 7–12 ms.
