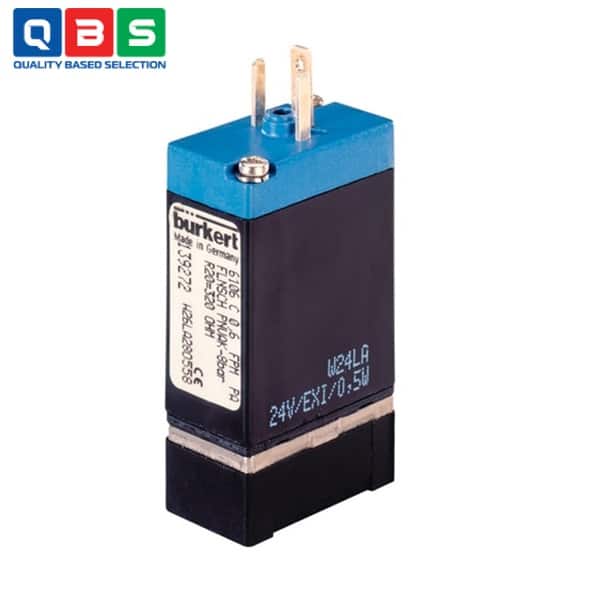

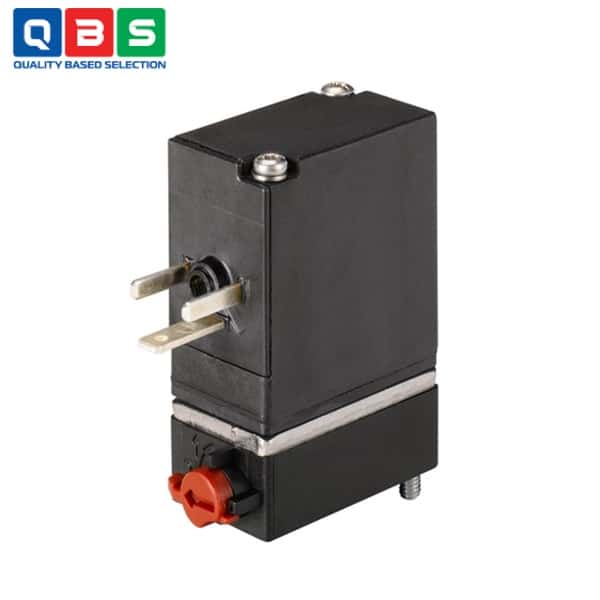

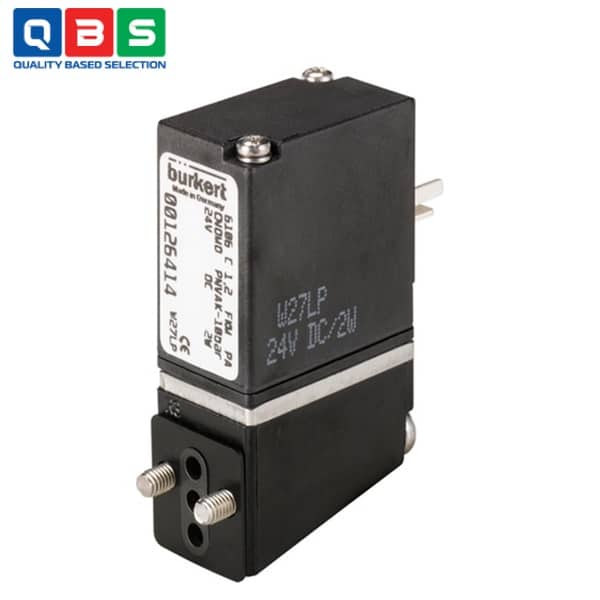

Van điện từ Rocker 2/2 hoặc 3/2 chiều Type 6106

Ứng dụng của Van điện từ Rocker 2/2 hoặc 3/2 chiều Type 6106

• • Dosing (Định lượng): Dùng để định lượng chính xác một lượng khí nhỏ vào hệ thống.
  • Filling (Nạp đầy / Chiết rót): Áp dụng trong việc nạp khí vào bình chứa, chai lọ hoặc khoang với thể tích nhỏ.
  • Mixing (Trộn): Sử dụng để trộn các loại khí khác nhau theo tỷ lệ chính xác.
  • Distributing (Phân phối): Phân phối khí đến nhiều điểm tiêu thụ khác nhau trong hệ thống với lưu lượng nhỏ.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van điện từ Rocker 2/2 hoặc 3/2 chiều Type 6106

1. 1. Khi không cấp điện (de-energized):
      • Lẫy rocker ở vị trí nghỉ (do lò xo hoặc lực từ tính cố định).
      • Với chức năng C (Normally Closed – thường đóng): Cổng P đóng, cổng A nối với cổng xả R.
      • Với chức năng D (Normally Open – thường mở): Cổng P nối A, cổng xả R đóng.
   2. Khi cấp điện (energized):
      • Cuộn coil tạo từ trường, hút làm lẫy rocker nghiêng (tilting motion) sang phía đối diện.
      • Chuyển đổi kết nối cổng: Mở/đóng các lối chảy (ví dụ: từ P→A và đóng R, hoặc ngược lại).
      • Thời gian chuyển mạch nhanh ≈25 ms, công suất thấp (1-2W), tuổi thọ cao vì chuyển động nghiêng ít mài mòn.

Ưu điểm nổi bật

• • Tuổi thọ cao: Cơ cấu rocker ít mài mòn, chu kỳ hoạt động dài.
  • Tiêu thụ điện thấp: Chỉ 1–2 W (phiên bản thường), 0.5 W (phiên bản Ex ia).
  • Truyền nhiệt vào môi chất tối thiểu: Nhờ tấm thép không gỉ ngăn cách coil và thân van.
  • Chuyển mạch nhanh: ≈25 ms, tần số chuyển lên đến 16 Hz.
  • Hoạt động không cần chênh áp tối thiểu: Direct-acting, áp suất lên đến 10 bar.
