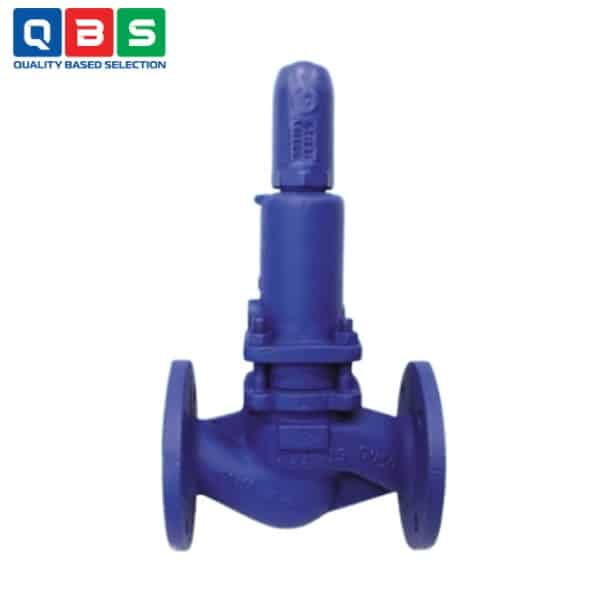

Van điều áp ARI-PRESO
| Tên sản phẩm | Van điều áp ARI |
| Model | ARI-PRESO |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều áp ARI-PRESO |
Mô tả
Van điều áp ARI-PRESO là van điều chỉnh áp suất dạng thẳng, lò xo tải, được sử dụng chủ yếu như một van kiểm soát áp suất vi sai (differential pressure-control valve). Nó phù hợp cho các ứng dụng công nghiệp, công nghệ xử lý, sản xuất nhà máy, v.v., với môi trường làm việc bao gồm chất lỏng, khí và hơi, hơi nước.
Ứng dụng của Van điều áp ARI-PRESO
-
- Bảo vệ bơm: Được lắp đặt song song với bơm để đảm bảo lưu lượng tối thiểu, tránh tình trạng bơm chạy khô hoặc quá tải.
- Ứng dụng trong đường bypass từ thiết bị sử dụng: Trong bộ trao đổi nhiệt của hệ thống dầu nhiệt, để duy trì lưu lượng tối thiểu và đảm bảo hoạt động ổn định.
- Lắp đặt song song với hệ thống đường ống: Để tránh áp suất vi sai quá cao, giúp cân bằng áp suất trong hệ thống.
- Van duy trì áp suất: Để ngăn chặn hiện tượng bay hơi đột ngột (flashing) trong hệ thống ngưng tụ, đảm bảo an toàn và hiệu quả.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Phạm vi |
| Kích cỡ danh nghĩa (DN) | 15 – 100 mm |
| Áp suất danh nghĩa | PN 16 |
| Vật liệu thân van | Gang xám (EN-JL1040), Gang cầu (EN-JS1049), Thép đúc (1.0619+N), Inox (1.4408) |
| Phạm vi cài đặt áp suất vi sai (Δp₀) | 0,5–1,5 bar / 1–3 bar / 2–5 bar / 4–10 bar |
| Hệ số lưu lượng Kvs | 2 → 45 m³/h (tùy DN: DN15=2, DN20=2.5, DN25=3, …, DN100=45) |
| Đường kính ghế van (Seat Ø) | 21 – 101 mm (tăng dần theo DN) |
| Hành trình plug (Travel) | 2 – 10 mm (tăng dần theo DN) |
| Tỷ lệ rò rỉ | Class IV (≤ 0,01% theo DIN EN 1349) |
| Kết nối | Mặt bích theo DIN EN 1092-1/-2 (PN16) |
| Nhiệt độ làm việc | Tùy vật liệu: lên đến ~350–400°C (xem bảng P-T ratings) |
| Đặc điểm nổi bật | Lò xo tải, phớt bellows tiêu chuẩn, thiết kế compact, điều chỉnh dễ, bảo trì miễn phí, TA-Luft compliant |
| Ứng dụng chính | Bảo vệ bơm (minimum flow), bypass, duy trì áp suất ngưng tụ, tránh flashing |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều áp ARI-PRESO

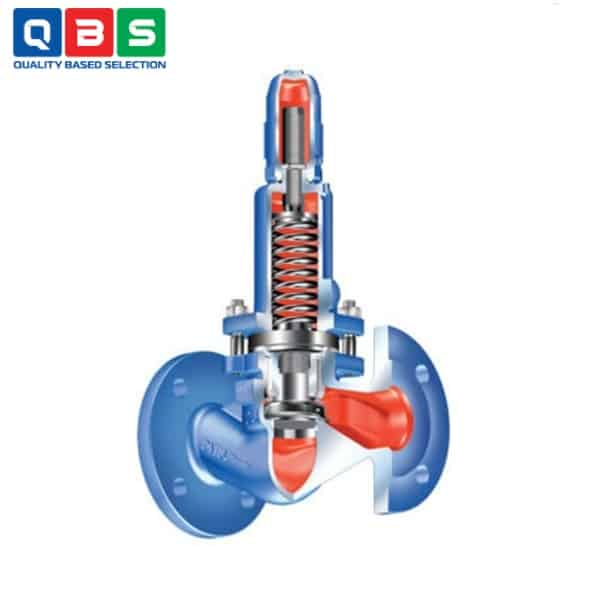

Nguyên lý hoạt động của Van điều áp ARI-PRESO
-
- Lò xo được điều chỉnh trước (bằng vít điều chỉnh) để tạo lực đẩy tương ứng với áp suất vi sai mong muốn (Δp₀ = p1 – p2, trong đó p1 là áp suất đầu vào/upstream, p2 là áp suất đầu ra/downstream hoặc back pressure).
- Khi áp suất vi sai thực tế (Δp thực) lớn hơn lực lò xo cài đặt → lực đẩy plug mở van → tăng lưu lượng qua van để giảm Δp.
- Khi áp suất vi sainhỏ hơn hoặc bằng lực lò xo → plug đóng hoặc giữ vị trí → giảm lưu lượng để duy trì Δp ổn định.
- Kết quả: Van tự động duy trì áp suất vi sai gần như không đổi (proportional flow characteristic), đảm bảo lưu lượng tối thiểu hoặc kiểm soát áp suất trong hệ thống.
Ưu điểm nổi bật
-
- Hoạt động tự động bằng lò xo: Không cần nguồn điện/khí nén, tiết kiệm năng lượng và chi phí.
- Thiết kế compact, nhỏ gọn: Dễ lắp đặt trong không gian hạn chế.
- Điều chỉnh chính xác và dễ dàng: Vít điều chỉnh đơn giản, phạm vi áp suất vi sai rõ ràng.
- Đặc tính lưu lượng tỷ lệ: Phản ứng mượt mà, ổn định áp suất vi sai.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
