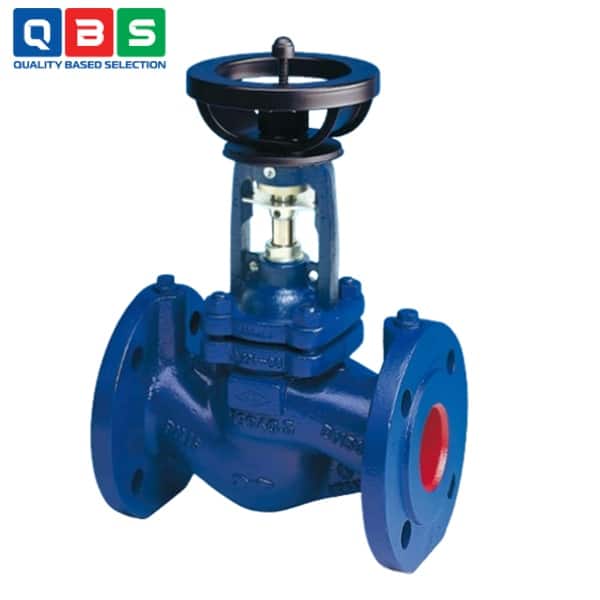

Van điều chỉnh lưu lượng ARI-ASTRA Plus
| Tên sản phẩm | Van điều chỉnh lưu lượng ARI |
| Model | ARI-ASTRA Plus |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều chỉnh lưu lượng ARI-ASTRA Plus |
Mô tả
Van điều chỉnh lưu lượng ARI-ASTRA Plus là van điều chỉnh lưu lượng kết hợp, không cần bảo dưỡng, được thiết kế cho các ứng dụng trong hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), đặc biệt phù hợp với nhiệt độ cao hơn (lên đến 175°C hoặc 350°C tùy biến thể). Dựa trên dữ liệu sản phẩm, ứng dụng chủ yếu tập trung vào việc kiểm soát lưu lượng chất lỏng trung tính như nước trong các hệ thống kỹ thuật tòa nhà.
Ứng dụng của Van điều chỉnh lưu lượng ARI-ASTRA Plus
-
- Hệ thống sưởi ấm: Điều chỉnh lưu lượng trong hệ thống ống dẫn nước nóng, boiler, radiators, và mạng lưới phân phối nhiệt.
- Hệ thống điều hòa không khí và nước lạnh: Cân bằng và điều chỉnh lưu lượng trong mạch làm lạnh, hệ thống làm mát nước.
- Các ứng dụng chung trong lĩnh vực HVAC: Phù hợp cho hệ thống nước trung tính: nước sạch, nước có chất chống đông, và các chất lỏng tương tự.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Phạm vi |
| Loại van | Combined flow regulating valve (straight through, flanges) – dynamic balancing |
| Áp suất danh định | PN 16 |
| Kích thước danh nghĩa (DN) | DN15 – DN200 (bellows seal chính); DN250–400 (gland packing tùy chọn) |
| Vật liệu thân van | SG iron (EN-JS1049, EN-GJS-400-18U-LT ductile iron) |
| Niêm phong | Metal sealed (bellows seal + safety packing), chứng nhận TA-Luft TÜV |
| Nhiệt độ hoạt động | -10°C đến +175°C (DN15–150); lên đến +350°C (DN200 tùy biến thể) |
| Môi trường | Nước, nước + chất chống đông (glycol), chất lỏng trung tính |
| Kvs-value (m³/h) | Từ 4,5 (DN15) đến ~2383 (DN400) – tùy DN |
| Giới hạn ΔP max (bar) | 16 bar (DN nhỏ) → giảm dần (ví dụ: 9 bar tại DN250, 3,5 bar tại DN400) – xem flow diagram |
| Kết nối | Flanges theo DIN EN 558 series 1 |
| Hiển thị | Digital display (travel indicator) hoặc scale |
| Tính năng nổi bật | Maintenance-free, travel limiter, non-rising handwheel, pressure gauge studs, insulating cap |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều chỉnh lưu lượng ARI-ASTRA Plus
Nguyên lý hoạt động của Van điều chỉnh lưu lượng ARI-ASTRA Plus
-
- Khi ΔP tăng → lực cản tự động tăng → lưu lượng không vượt quá giá trị đã cài đặt.
- Khi ΔP giảm → van tự “mở” tương đối → duy trì lưu lượng ổn định.
→ Kết quả: Lưu lượng gần như không đổi trong phạm vi ΔP cho phép, giúp cân bằng hệ thống tự động, tối ưu ΔT, tiết kiệm năng lượng bơm.
Ưu điểm nổi bật
-
- Cân bằng thủy lực động tự động: Duy trì lưu lượng ổn định dù áp suất chênh lệch thay đổi.
- Niêm kín tuyệt đối: Bellows seal + TA-Luft chứng nhận, an toàn môi trường & chống rò rỉ.
- Thiết kế 3 trong 1: Điều chỉnh lưu lượng + cân bằng áp suất + van cắt.
- Nhiệt độ cao: Lên đến 175°C (hoặc 350°C tùy phiên bản), phù hợp sưởi ấm & điều hòa lớn.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
