Van điều khiển ARI-STEVI H 485-488
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI H 485-488 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI H 485-488 |
Mô tả
Van điều khiển ARI-STEVI H 485-488 là van điều khiển (control valve) dạng 3-way hoặc straightway, thiết kế compact dành cho các ứng dụng trong hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí). Nó được sử dụng để kiểm soát dòng chảy của môi chất (chủ yếu là nước) trong các hệ thống dân dụng và công nghiệp, với khả năng chịu nhiệt độ từ 0°C đến +130°C (có thể mở rộng đến -10°C với bộ gia nhiệt thân van). Ứng dụng chính tập trung vào việc điều chỉnh lưu lượng trong các cơ sở sưởi ấm và điều hòa, đảm bảo hiệu suất cao và độ kín tốt.
Ứng dụng của Van điều khiển ARI-STEVI H 485-488
-
- Hệ thống sưởi ấm: Sử dụng để kiểm soát dòng nước nóng trong các hệ thống sưởi ấm tòa nhà, nhà máy hoặc cơ sở dân dụng.
- Hệ thống thông gió: Áp dụng trong việc điều chỉnh lưu lượng không khí hoặc chất lỏng hỗ trợ thông gió, đảm bảo lưu thông hiệu quả.
- Hệ thống điều hòa không khí: Dùng để kiểm soát dòng nước lạnh hoặc hỗn hợp trong các hệ thống làm mát và điều hòa.
- Môi chất sử dụng: Nước, nước với chất chống đông lạnh, và các chất tương tự, phù hợp cho môi trường không ăn mòn.
- Phạm vi nhiệt độ: Từ 0°C đến +130°C tiêu chuẩn; với bộ gia nhiệt thân van, có thể hoạt động ở nhiệt độ thấp đến -10°C để tránh đông cứng.
- Thiết kế và chức năng: Dạng 3-way hoặc straight through, với actuator điện, phù hợp cho các ứng dụng cần điều khiển chính xác lưu lượng trong HVAC compact.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | 3-way (mixing) hoặc straight-through (2-way), compact cho HVAC |
| Áp suất danh định (PN) | PN16 |
| Kích cỡ danh nghĩa (DN) | DN15 – DN50 |
| Vật liệu thân van | CC499K (đồng hợp kim) |
| Gioăng thân / stem sealing | EPDM O-ring |
| Phạm vi nhiệt độ | 0°C đến +120°C (491/492); 0°C đến +130°C, với stem heating đến -10°C (485/488) |
| Thiết kế plug | A: Parabolic (equal percentage); B: V-port (linear) |
| Rangeability | 30:01:00 |
| Độ kín (Leakage class) | Metal: 0,05% Kvs (DIN EN 60534-4); Soft seal: Leakage rate A (DIN EN 12266-1) |
| Kvs giá trị chuẩn (m³/h) | DN15: 2,5; DN20: 6,3; DN25: 10; DN32: 16; DN40: 25; DN50: 35 |
| Kvs giảm | Có sẵn (ví dụ DN15: 1,6 / 1,0 / 0,63; DN20: 4; DN25: 8,0 / 6,3) |
| Stroke / Travel | 10 mm |
| Kết nối | Threaded (ren trong) PN16; một số phiên bản flanged |
| Actuator | Điện: IP40/IP54/IP65; 24V/230V AC/DC; tín hiệu 0-10V, 4-20mA, 2/3-point; handwheel, feedback tùy chọn (ARI-PACO, AVM, ARI-PREMIO) |
| Trọng lượng (kg, approx.) | DN15: ~1,3-1,4; DN50: ~3,7-4,2 (tùy loại) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI H 485-488

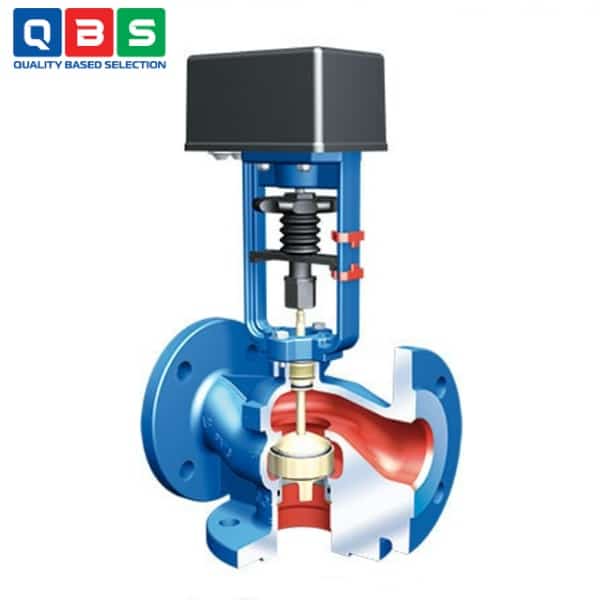

Nguyên lý hoạt động của Van điều khiển ARI-STEVI H 485-488
-
- Actuator điện (ARI-PACO, AVM, ARI-PREMIO, v.v.) nhận tín hiệu điều khiển (0-10V, 4-20mA, 2/3-point, v.v.) → chuyển động tuyến tính (stroke 10mm) để di chuyển thanh stem.
- Stem đẩy/kéo plug (parabolic hoặc V-port, có O-ring EPDM soft seal) lên/xuống trong thân van.
- Plug di chuyển thay đổi diện tích mở giữa seat → điều chỉnh lưu lượng theo đặc tính equal percentage (A) hoặc linear (B), rangeability 30:1.
Ưu điểm nổi bật
-
- Thiết kế compact: Kích thước nhỏ gọn, trọng lượng nhẹ.
- Độ kín cao: Soft seal EPDM-O-ring, leakage rate A (DIN EN 12266-1) hoặc 0,05% Kvs.
- Điều khiển chính xác: Rangeability 30:1, đặc tính equal percentage/linear.
- Nhiệt độ rộng: 0°C đến +130°C (có stem heating xuống -10°C).
