Van điều khiển ARI-STEVI Pro 422/462
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI Pro 422/462 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI Pro 422-462 |
Mô tả
Van điều khiển ARI-STEVI Pro 422/462 là van điều khiển thẳng với mặt bích, được thiết kế cho các nhiệm vụ điều khiển đơn giản trong điều kiện vận hành không nghiêm trọng, đáp ứng các yêu cầu tiêu chuẩn. Nó được áp dụng trong các lĩnh vực công nghiệp phức hợp, công nghệ xây dựng và kỹ thuật cơ khí, xử lý đa dạng các môi chất như chất làm lạnh, nước làm mát, nước ấm, nước nóng, dầu nhiệt, hơi nước, khí, kiềm, axit, nước khử ion, hơi nước tinh khiết, v.v.
Ứng dụng của Van điều khiển ARI-STEVI Pro 422/462
-
- Công nghệ quy trình (process technology): Điều khiển lưu lượng chất lỏng và khí.
- Khu phức hợp công nghiệp nặng: Xử lý điều kiện vận hành khắc nghiệt, như áp suất cao và nhiệt độ cực đoan.
- Xây dựng nhà máy: Tích hợp vào hệ thống điều khiển phức tạp.
- Ngành hóa chất: Điều khiển hóa chất, hơi nước và khí gas.
- Công nghệ nhà máy điện: Quản lý hơi nước, dầu nhiệt và nước nóng/lạnh.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết chính |
| Kích thước danh nghĩa | DN200 – DN250 |
| Áp suất danh nghĩa | PN16 (EN-JL1040 hoặc EN-JS1049), PN25 / PN40 (1.0619+N) |
| Vật liệu thân van | Gang xám (EN-JL1040), Gang cầu (EN-JS1049), Thép đúc (1.0619+N) |
| Thiết kế | Van cầu thẳng (straight-through), screwed seat ring, double guided plug (shaft guided) |

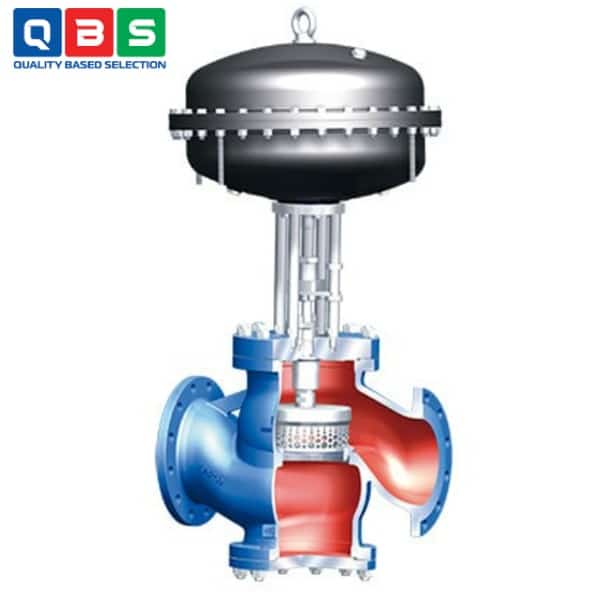

| Loại actuator | Pneumatic (ARI-DP 34-35, rolling diaphragm, max 6 bar) hoặc Electric (PREMIO 5-25 kN, AUMA SAR IP67) |
| Đặc tính dòng chảy | Equal percentage (modified glp) hoặc Linear (lin) |
| Rangeability | 30:01:00 |
| Độ kín (Leakage class) | IV (metal seat tiêu chuẩn), VI (PTFE soft seal tùy chọn) |
| Nhiệt độ hoạt động | -60°C đến +450°C (tùy sealing & vật liệu: PTFE -10..+250°C, Graphite -10..+450°C, Bellows -60..+450°C) |
| Môi chất | Nước lạnh/nóng, hơi nước, khí, dầu nhiệt, chất làm lạnh, v.v. |
| Tùy chọn plug | Parabolic (standard), Perforated (giảm ồn/cavitation), Pressure balanced, Multistage cage |
| Stem sealing | Fig.422: PTFE packing (standard), Graphite/EPDM (optional) |

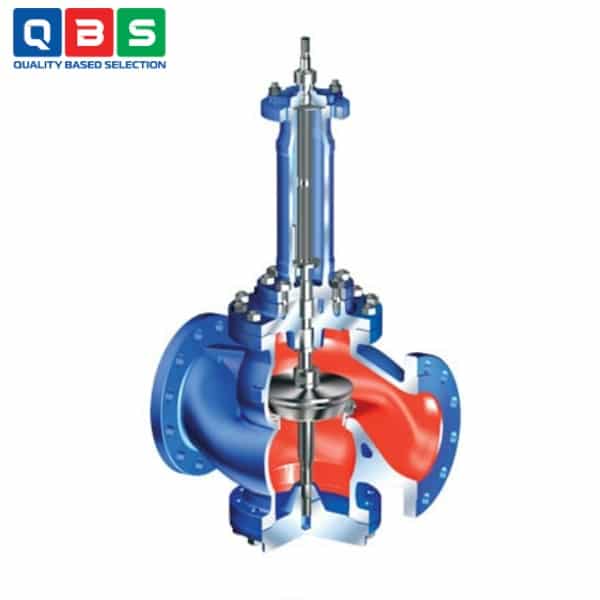

| Fig.462: Bellows seal (standard, stainless steel) | |
| Trọng lượng (ước tính) | DN200: ~250–400 kg |
| DN250: ~350–550 kg (tùy actuator & PN) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI Pro 422/462
Nguyên lý hoạt động của Van điều khiển ARI-STEVI Pro 422/462
-
- Actuator (pneumatic hoặc electric) điều khiển thân van (stem) di chuyển lên/xuống.

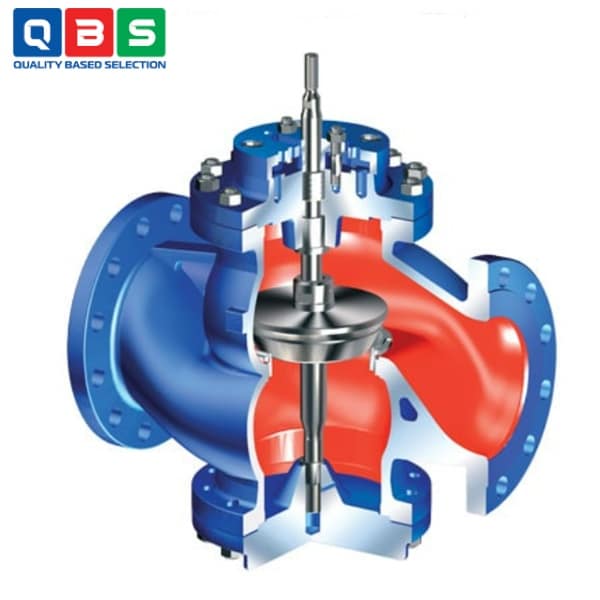

- Plug (nút chặn) gắn trên stem di chuyển trong seat (ghế van), thay đổi diện tích lưu thông → điều chỉnh lưu lượng môi chất chính xác.
- Hướng dòng chảy chuẩn: chống chiều đóng (flow-to-close) → giúp ổn định và giảm lực đóng.
- Plug dẫn hướng kép (shaft guided) đảm bảo chuyển động thẳng, chính xác, chống rung/lệch, phù hợp điều khiển phức tạp, áp suất cao, nhiệt độ khắc nghiệt.
- Các tùy chọn plug (parabolic, perforated, pressure balanced…) cho phép điều chỉnh đặc tính dòng chảy (equal percentage/linear), giảm tiếng ồn, cavitation/flashing.
Ưu điểm nổi bật
-
- Thiết kế double guided plug: Độ chính xác cao, ổn định, chống rung/lệch, phù hợp điều khiển phức tạp & khắc nghiệt.
- Bền bỉ cho điều kiện critical: Áp suất cao , nhiệt độ rộng, môi chất đa dạng.
- Độ kín vượt trội: Leakage class IV hoặc VI, tùy chọn bellows seal → không rò rỉ, bảo trì thấp.
- Rangeability tốt: 30:1, đặc tính dòng chảy equal percentage/linear linh hoạt.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
