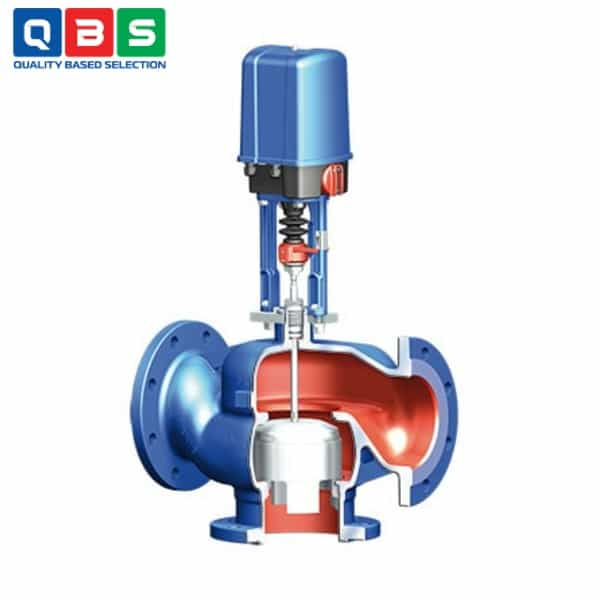

Van điều khiển ARI-STEVI Smart 425/426
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI Smart 425/426 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI Smart 425-426 |
Mô tả
Van điều khiển ARI-STEVI Smart 425/426 là van điều khiển cầu thẳng (straight-through globe control valve) cỡ lớn (DN300–500), thuộc dòng STEVI Smart của hãng ARI-Armaturen (Đức), được thiết kế dành riêng cho các nhiệm vụ điều khiển phức tạp, điều kiện khắc nghiệt trong công nghiệp nặng.
Ứng dụng của Van điều khiển ARI-STEVI Smart 425/426
-
- Công nghệ quy trình: Điều chỉnh lưu lượng chất lỏng hoặc khí trong hệ thống sản xuất.
- Khu phức hợp công nghiệp nặng: Sử dụng trong nhà máy lớn để kiểm soát nước làm mát, nước nóng, dầu nhiệt, hơi nước hoặc khí.
- Xây dựng nhà máy: Tích hợp vào hệ thống đường ống cho các dự án công nghiệp.
- Ngành hóa chất: Xử lý môi chất ăn mòn hoặc ở nhiệt độ cao (từ -60°C đến 450°C tùy phiên bản).
- Công nghệ nhà máy điện: Kiểm soát hơi nước, khí hoặc chất làm lạnh trong sản xuất năng lượng.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | Van cầu điều khiển thẳng (Globe control valve) |
| Đường kính danh nghĩa | DN300 – DN400 – DN500 |
| Áp suất danh nghĩa | PN16 / PN25 / PN40 |
| Vật liệu thân van | EN-JS1049 (5.3103) hoặc GP240GH+N (1.0619+N) |
| Nhiệt độ vận hành | -60°C đến +450°C (tùy packing/bellows) |
| Môi chất | Hơi nước, nước nóng/lạnh, dầu nhiệt, khí, chất làm lạnh… |
| Tỷ lệ điều chỉnh (Rangeability) | 30:01:00 |
| Đặc tính lưu lượng | Equal percentage hoặc Linear |
| Độ kín tiêu chuẩn | Class IV (metal seat) |
| Độ kín tùy chọn | Class VI (soft seal PTFE, max 200°C) |
| Bộ truyền động | Khí nén ARI-DP34/35 (reversible, fail-safe) hoặc Điện AUMA SAR |
| Stem sealing Fig.425 | PTFE-packing (-10→250°C) hoặc Graphite (-10→450°C) |
| Stem sealing Fig.426 | Bellows thép không gỉ + graphite (đến 450°C) |
| Kết nối | Mặt bích DIN EN 1092-1/2 |
| Ứng dụng chính | Nhà máy điện, hóa chất, công nghiệp nặng |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI Smart 425/426
Nguyên lý hoạt động của Van điều khiển ARI-STEVI Smart 425/426
-
- Bộ truyền động (actuator):
- Khí nén (pneumatic – Fig. 425): Sử dụng màng lăn (rolling diaphragm) reversible, khí nén (max 6 bar) đẩy màng → di chuyển thanh plug (thường fail-safe nhờ lò xo).
- Điện (electric – Fig. 426): Motor điện (AUMA) quay → truyền động tuyến tính qua cơ cấu, điều chỉnh vị trí plug theo tín hiệu.
- Đặc điểm chính: Plug hướng dẫn bởi shaft/seat, hướng chảy thường ngược chiều đóng (flow-to-close), có thể chọn đặc tính lưu lượng equal percentage hoặc linear, tỷ lệ điều chỉnh cao (30:1), phù hợp kiểm soát phức tạp.
- Bộ truyền động (actuator):
Ưu điểm nổi bật
-
- Kích thước lớn & lưu lượng cao: DN300–500, phù hợp ứng dụng công nghiệp nặng.
- Độ kín tuyệt vời: Hỗ trợ bellows seal hoặc packing PTFE/graphite (Fig. 425).
- Điều khiển chính xác: Tỷ lệ rangeability cao 30:1, đặc tính equal percentage/linear, leakage class IV–VI.
- Actuator linh hoạt: Pneumatic reversible rolling diaphragm. hoặc electric AUMA..
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
