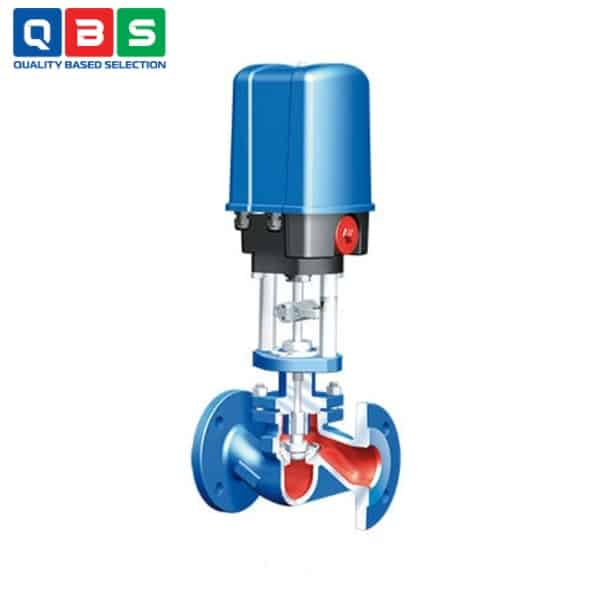

Van điều khiển ARI-STEVI Vario 448/449
| Tên sản phẩm | Van điều khiển ARI |
| Model | ARI-STEVI Vario 448/449 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển ARI-STEVI Vario 448-449 |
Mô tả
Van điều khiển ARI-STEVI Vario 448/449 là van điều khiển cầu compact, biến đổi linh hoạt (Vario), được thiết kế để điều khiển chính xác lưu lượng chất lỏng, khí, hơi trong các ứng dụng công nghiệp tiêu chuẩn (nhà máy hóa chất, nhà máy điện, HVAC, xử lý nước, công nghệ quy trình…), với ưu tiên độ bền, dễ bảo trì, kín tốt, phạm vi điều khiển rộng và tùy chỉnh cao theo nhu cầu cụ thể của từng hệ thống.
Ứng dụng của Van điều khiển ARI-STEVI Vario 448/449
-
- Công nghiệp hóa chất và nhà máy điện: Điều khiển lưu lượng hơi nước, khí gas, nước nóng/lạnh, dầu truyền nhiệt.
- Xây dựng nhà máy và công nghệ quy trình: Quản lý chất lỏng như nước làm mát, nước muối lạnh, khí nén, bôi trơn.
- Hệ thống HVAC và thông gió: Kiểm soát nước ấm/nóng, khí gas, chất làm lạnh trong sưởi ấm, làm mát.
- Công nghiệp ngoài khơi và đóng tàu: Điều tiết khí, hơi nước, dầu nhiệt trong môi trường biển.
- Công nghệ xử lý: Ứng dụng cho axit, kiềm, nước khử ion, hơi sạch trong sản xuất.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết chính |
| Kiểu van | Van cầu thẳng (straight-through globe valve), ghế vít thay thế được |
| Kích cỡ danh nghĩa | DN 15 – 100 (tùy phiên bản đến DN 50 cho PN40 một số vật liệu) |
| Áp suất danh nghĩa | PN 16 / PN 25 / PN 40 (tùy vật liệu) |
| Vật liệu thân van | Gang xám (EN-JL1040), Gang cầu (EN-JS1049), Thép đúc (1.0619+N), Inox (1.4408) |
| Gioăng trục (Stem sealing) | Fig. 448: PTFE V-ring (-10…+220°C) chuẩn |
| Fig. 449: Bellows + graphite (-60…+400°C) chuẩn | |
| Phích cắm (Plug) | Parabolic (chuẩn), optional: PTFE soft seal (class VI, max 200°C), perforated (giảm ồn) |
| Độ kín ghế (Leakage class) | IV (chuẩn), IV-S1 (tăng độ kín), VI (PTFE) |
| Đặc tính lưu lượng | Modified equal percentage (glp) hoặc Linear (lin) |
| Rangeability | 50:1 (parabolic), 30:1 (perforated) |
| Nhiệt độ làm việc | -60°C đến +400°C (tùy vật liệu & gioăng) |
| Bộ truyền động | Pneumatic: ARI-DP (DP30–DP34) |
| Electric: ARI-PREMIO-Plus 2G 2,2kN | |
| Kvs giảm được | Có (reducible Kvs values) |
| Lắp đặt | Mặt bích theo DIN EN 1092 |
| Ứng dụng chính | Nước làm mát/nóng, hơi, khí, dầu truyền nhiệt – công nghiệp tiêu chuẩn |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển ARI-STEVI Vario 448/449
Nguyên lý hoạt động của Van điều khiển ARI-STEVI Vario 448/449
-
- Tâm điểm hoạt động: Trục van (stem) di chuyển lên/xuống → làm nâng/hạ phích cắm (plug) so với ghế van (seat).
- Khi plug hạ xuống → bịt kín ghế → đóng van (ngừng lưu lượng).
- Khi plug nâng lên → tạo khe hở giữa plug và ghế → mở van → chất lỏng/khí đi qua với lưu lượng được điều chỉnh.
Ưu điểm nổi bật
-
- Phạm vi điều khiển rộng 50:1 (rangeability cao)
- Độ kín tốt: Leakage class IV (chuẩn) đến VI (PTFE soft seal)
- Đặc tính lưu lượng modified equal percentage hoặc linear – điều khiển chính xác
- Ghế vít thay thế được (replaceable seat) – dễ bảo trì
