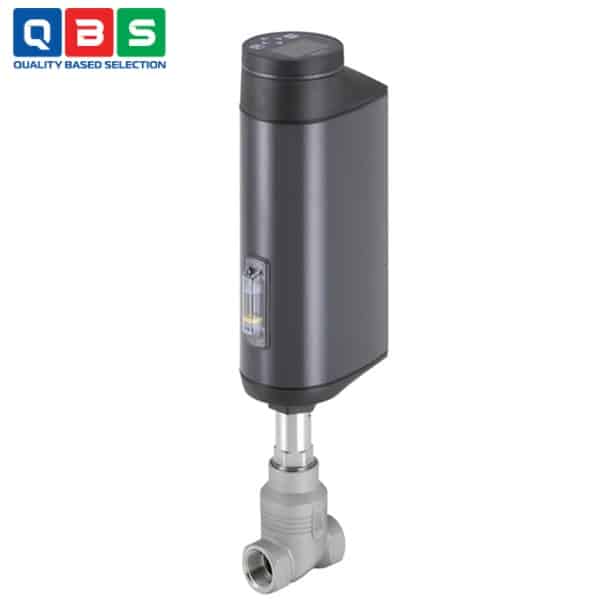

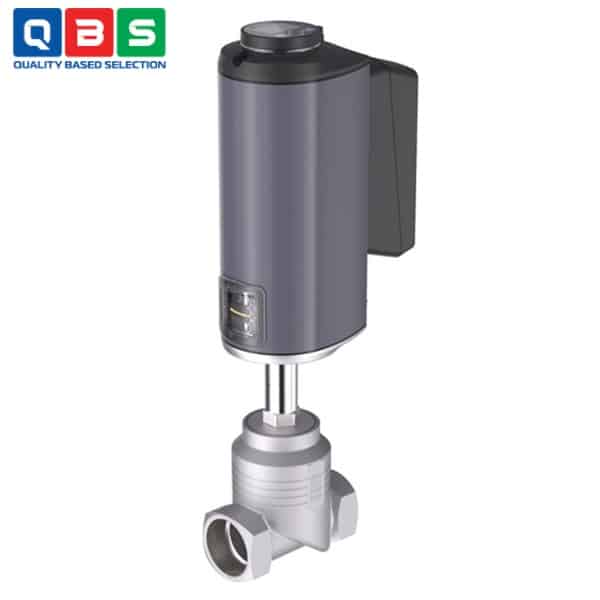

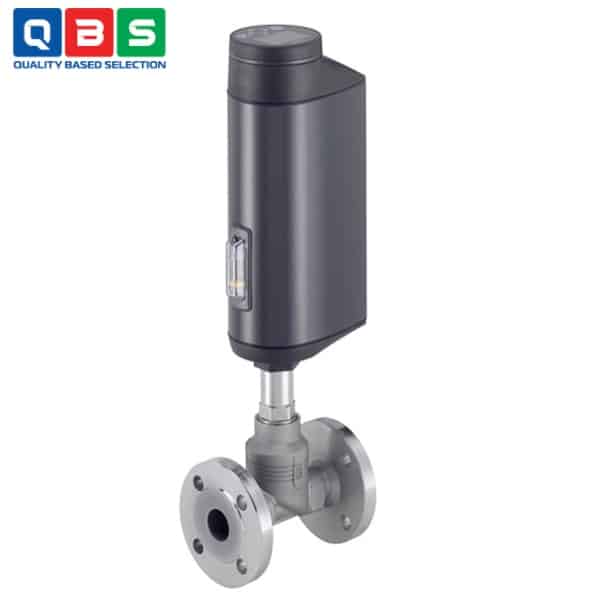

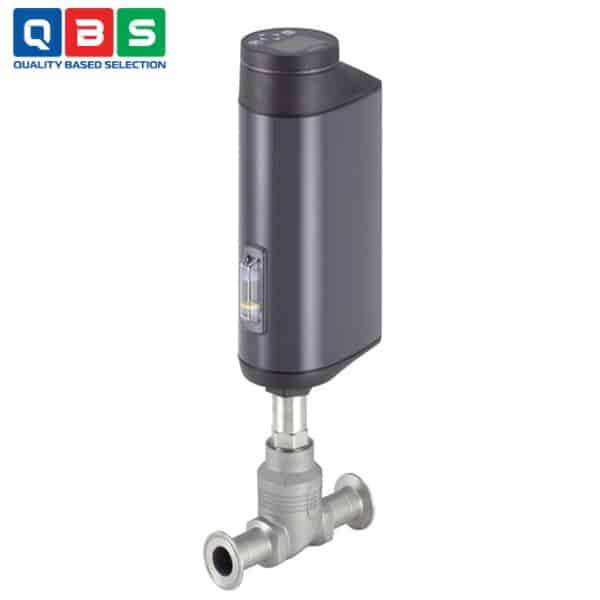

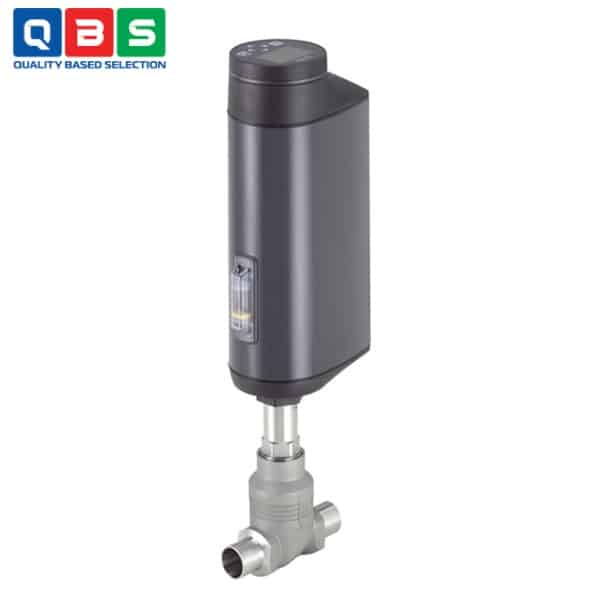

Van điều khiển cầu 2 chiều Electromotive Type 3361
| Tên sản phẩm | Van điều khiển cầu 2 chiều Electromotive |
| Model | 3361 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển cầu 2 chiều Electromotive Type 3361 |
Mô tả
Van điều khiển cầu 2 chiều Electromotive Type 3361 là giải pháp cho các nhiệm vụ điều khiển khắt khe và điều kiện vận hành đặc thù. Bộ truyền động điện với vít me bi định vị côn điều khiển với độ chính xác cao nhất. Một tính năng độc đáo là tốc độ định vị cao lên đến 6 mm/giây, phản hồi gần như không có độ trễ với tín hiệu quy trình và có thể được điều chỉnh theo yêu cầu của khách hàng. Biến động hoặc tăng áp suất trong môi chất không được truyền đến vị trí van. Mỗi thân van được tối ưu hóa lưu lượng có thể được trang bị tối đa 5 loại đế van khác nhau để điều chỉnh chính xác theo nhu cầu của khách hàng. Nếu cần, vị trí an toàn có thể được đạt được bằng bộ lưu trữ năng lượng tùy chọn trong trường hợp mất điện. Bộ truyền động và van được thiết kế kín và bề mặt chắc chắn, hoàn toàn phù hợp với nhau. Điều này đảm bảo các yêu cầu vệ sinh về việc làm sạch nhanh chóng và không để lại cặn.
Ứng dụng của Van điều khiển cầu 2 chiều Electromotive Type 3361
-
- Kiểm soát quy trình đòi hỏi cao và chính xác: Sử dụng trong các nhiệm vụ kiểm soát động, với tốc độ định vị lên đến 6 mm/s, phản hồi gần như không trì hoãn.
- Môi trường khắc nghiệt: Chịu thời tiết, va đập, rung động mạnh, phù hợp cho các điều kiện môi trường khó khăn như sản xuất công nghiệp nặng.
- Ứng dụng vệ sinh và làm sạch nhanh: Thiết kế kín, bề mặt chắc chắn đảm bảo vệ sinh, làm sạch nhanh chóng không dư lượng.
- Hệ thống nước uống: Biến thể phù hợp cho ứng dụng nước uống, đảm bảo vật liệu tương thích với nước sạch.
- Ngành thực phẩm và đồ uống: Tuân thủ FDA, USP Class VI, EC 1935/2004, phù hợp cho xử lý thực phẩm, đồ uống và vệ sinh.
- Xử lý oxy: Biến thể phù hợp cho khí oxy, với vật liệu không kim loại tiếp xúc để tránh phản ứng.
- Xử lý hydro: Biến thể hydro dành riêng cho khí hydro, đảm bảo an toàn và tương thích.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Loại van | Van cầu điều khiển 2 chiều điện động (globe control valve) |
| Kích cỡ danh nghĩa | DN 10…100 (NPS 3/8…4″) |
| Áp suất làm việc | 0…25 bar(g) (40 bar(g) tùy chọn); chân không đến -0.9 bar(g) tùy chọn |
| Nhiệt độ môi chất | -40…+230 °C (tùy biến thể và seal) |
| Độ nhớt môi chất | Tối đa 600 mm²/s |
| Hướng dòng chảy | Chống chiều đóng (below seat / flow to open) |
| Đặc tính lưu lượng | Equal percentage (tuyến tính tùy chọn) |
| Giá trị Kv | 0.1…140 m³/h (tùy ghế van, mỗi cỡ cổng đến 5 ghế khác nhau) |
| Độ rò ghế van | Class III, IV, VI (theo DIN EN 60534-4) |
| Tốc độ di chuyển | Lên đến 6 mm/s (AG2, lực 1300 N); 4 mm/s (AG2, 2500 N); 3 mm/s (AG3) |
| Thời gian đóng | AG2: 3.3…6.6 s; AG3: 8.7…12.0 s (tùy hành trình & điều kiện) |
| Độ chính xác vị trí | Dead band ±0.1% |
| Điện áp hoạt động | 24 V DC ±10% |
| Dòng điện tối đa | AG2: ≤3 A (thêm 2 A ở nhiệt độ thấp); AG3: ≤5 A (thêm 6 A ở nhiệt độ thấp) |
| Công suất chờ | 2…5 W |
| Chu kỳ làm việc | 100% |
| Bảo vệ | IP65/IP67 (IP69k tùy chọn) |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển cầu 2 chiều Electromotive Type 3361
Nguyên lý hoạt động của Van điều khiển cầu 2 chiều Electromotive Type 3361
-
- Nhận tín hiệu điều khiển (từ analog 4-20mA/0-10V hoặc fieldbus như büS, PROFINET…).
- Động cơ điện quay → chuyển động quay thành chuyển động tuyến tính qua vít bi → đẩy/kéo nón điều khiển lên/xuống.
- Nón di chuyển để thay đổi độ mở giữa nón và ghế van (seat), từ đó điều chỉnh lưu lượng môi chất (chất lỏng, khí, hơi nước) chảy qua van.
Ưu điểm nổi bật
-
- Chính xác & phản hồi cực nhanh: Tốc độ định vị lên đến 6 mm/s, gần như không trễ (delay-free), điều khiển vòng kín động cao.
- Ổn định vượt trội: Không bị ảnh hưởng bởi xung áp suất/surges trong môi chất.
- Đa dạng & linh hoạt: Mỗi cỡ cổng có đến 5 ghế van tháo lắp được → nhiều giá trị Kv khác nhau.
- An toàn mất điện: Tùy chọn SAFEPOS energy-pack → về vị trí an toàn (mở/đóng/tùy chỉnh).
