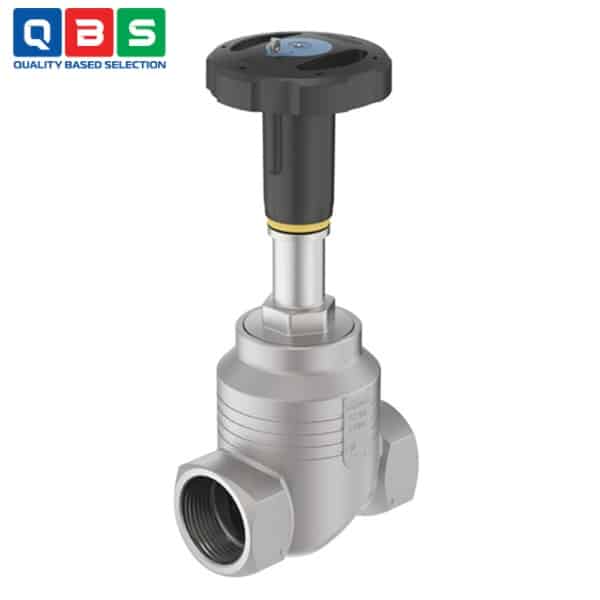

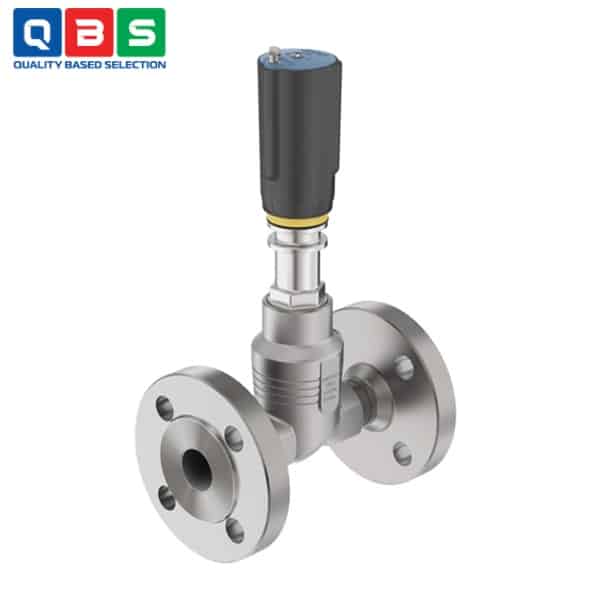

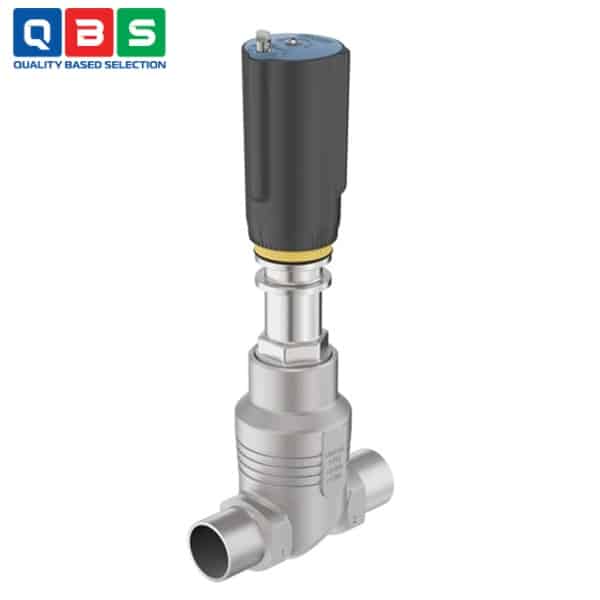

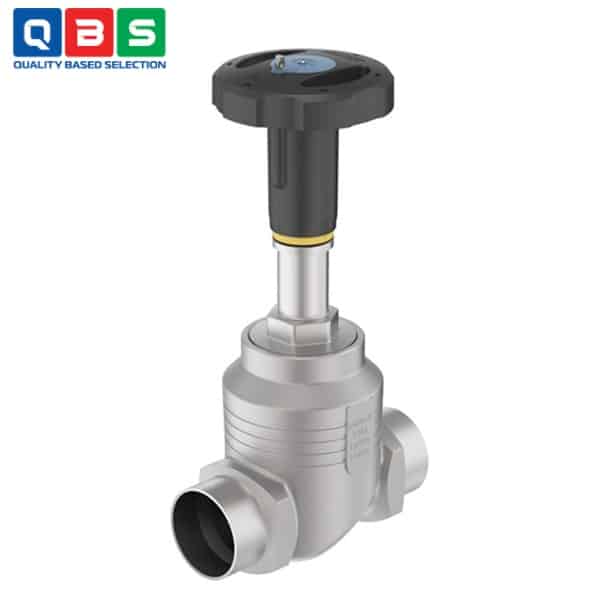

Van điều khiển dạng cầu hai chiều Type 2961

Ứng dụng của Van điều khiển dạng cầu hai chiều Type 2961

• • Kiểm soát dòng chảy các chất trung bình: Sử dụng cho hơi nước, nước, khí trung tính, rượu, dầu, nhiên liệu, chất lỏng thủy lực.
  • Ứng dụng trong nước uống: Phù hợp cho hệ thống nước uống theo nguyên tắc đánh giá UBA, với nhiệt độ trung bình lên đến 85°C.
  • Ngành thực phẩm và đồ uống: Dùng trong sản xuất thực phẩm, đồ uống nơi yêu cầu vật liệu tiếp xúc an toàn và vệ sinh.
  • Ngành dược phẩm và y tế: Phù hợp cho các quy trình sản xuất thuốc và ứng dụng y tế đòi hỏi tính tương thích sinh học.
  • Ứng dụng vệ sinh và hygienic: Sử dụng trong môi trường cần độ sạch cao, với seal PTFE/PEEK đảm bảo niêm phong đáng tin cậy và dễ vệ sinh.
  • Môi trường dễ nổ: Phù hợp cho khu vực nguy hiểm theo ATEX và IECEx, dùng trong ngành dầu khí hoặc hóa chất có nguy cơ nổ.
  • Môi trường ăn mòn hoặc khắc nghiệt: Thân van thép không gỉ với kết nối flange, socket, clamp hoặc welded.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van điều khiển dạng cầu hai chiều Type 2961

1. 1. Cơ chế chính: Người dùng quay tay (bộ chấp hành thủ công) để di chuyển trục spindle lên/xuống. Đầu spindle gắn cone parabol (nón parabol) di chuyển tương đối so với ghế van (seat) cố định.
   2. Điều khiển dòng chảy: Khoảng cách giữa cone và seat quyết định diện tích lối đi của chất lỏng → kiểm soát lưu lượng chính xác. Sự kết hợp giữa ghế van thay thế (tối đa 8 kích thước) và cone parabol tạo ra đường đặc tính dòng chảy mong muốn (thường là equal percentage – phần trăm bằng nhau).
   3. Hướng dòng chảy: Flow to open (dòng chảy từ dưới ghế lên – below seat), giúp van mở khi spindle nâng cone lên.
   4. Niêm phong & độ chính xác: Gioăng mềm PTFE hoặc PEEK đảm bảo kín khít; dẫn hướng spindle chính xác cho phép kiểm soát tốt ngay cả trong điều kiện khắc nghiệt. Bộ đóng gói (packing gland) dùng V-seal với lò xo bù tự động, không cần điều chỉnh thủ công.

Ưu điểm nổi bật

• • Ghế van thay thế linh hoạt: Tối ưu lưu lượng theo từng ứng dụng.
  • Độ kín tốt: Tùy chọn gioăng PTFE/PEEK đạt Leakage class VI, phù hợp yêu cầu kín cao.
  • Kết cấu bền bỉ: Thân Inox 316L, chịu áp đến 25 bar, nhiệt độ đến 230 °C.
