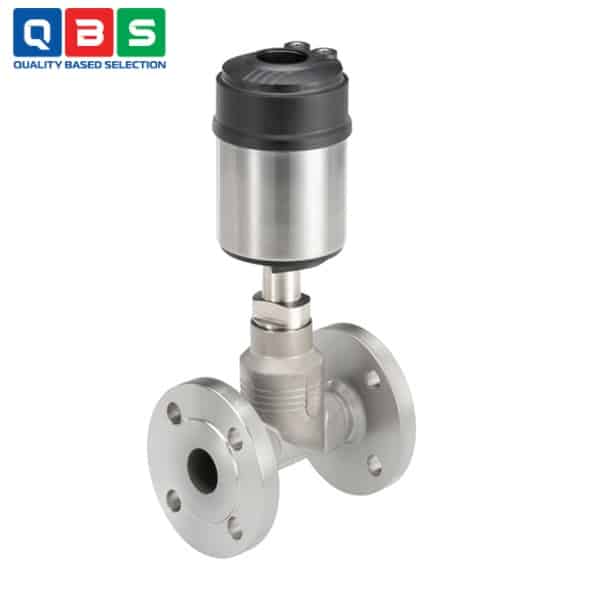

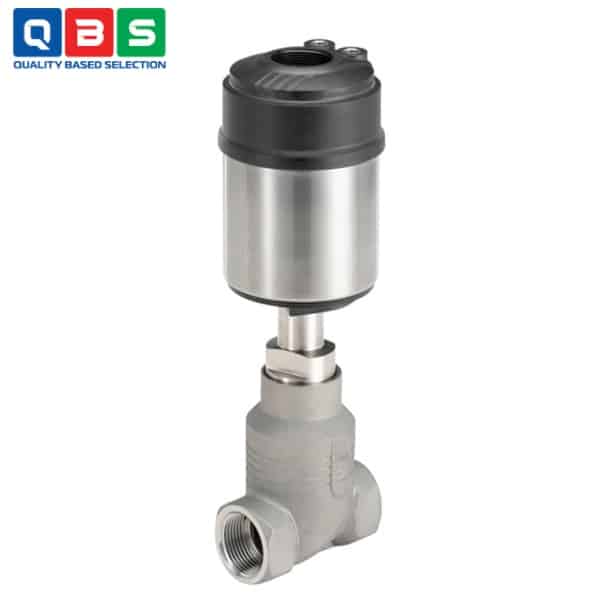

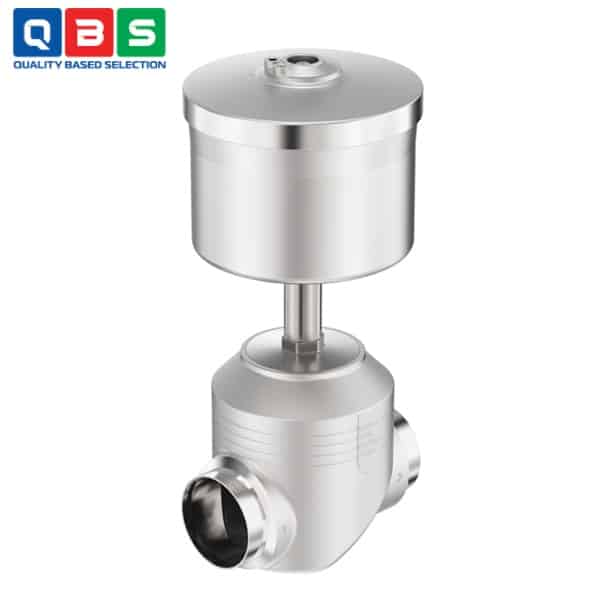

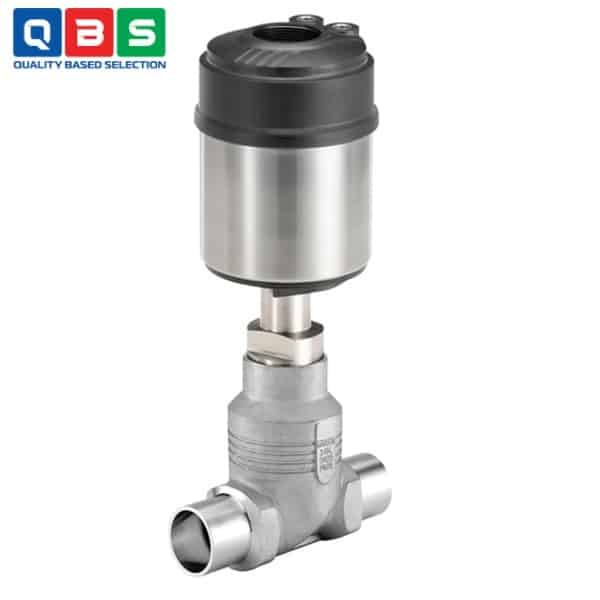

Van điều khiển dạng cầu Type 2301

Ứng dụng của Van điều khiển dạng cầu Type 2301

• • Kiểm soát hơi nước: Trong hệ thống sưởi ấm, xử lý nhiệt và các quy trình công nghiệp yêu cầu điều chỉnh dòng hơi chính xác.
  • Xử lý nước và nước uống: Trong hệ thống lọc nước, xử lý nước thải hoặc phân phối nước uống, nhờ chứng nhận phù hợp với tiêu chuẩn nước uống.
  • Xử lý khí trung tính: Trong hệ thống khí nén hoặc quy trình khí trơ, đảm bảo kiểm soát dòng chảy an toàn và chính xác.
  • Sản xuất và xử lý rượu: Trong ngành sản xuất đồ uống có cồn, nơi cần kiểm soát dòng chảy của rượu và các chất lỏng tương tự.
  • Quản lý dầu và nhiên liệu: Trong các hệ thống công nghiệp, ô tô hoặc lưu trữ nhiên liệu, xử lý dầu, nhiên liệu và chất lỏng tương tự.
  • Hệ thống thủy lực: Điều khiển dòng chảy chất lỏng thủy lực trong máy móc và thiết bị công nghiệp.
  • Xử lý dung dịch muối: Trong quy trình hóa học, khử muối hoặc xử lý nước biển.
  • Dung môi hữu cơ: Trong ngành hóa chất và dược phẩm, nơi cần chống ăn mòn cao và kiểm soát chính xác.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van điều khiển dạng cầu Type 2301

1. 1. Cấu trúc chính: Thân van bằng thép không gỉ, ghế van (seat) có thể thay thế, nón điều khiển (control cone/plug) di chuyển tuyến tính lên/xuống nhờ trục spindle.
   2. Bộ truyền động khí nén (actuator): Nhận tín hiệu từ positioner/process controller (như Type 869x hoặc 879x), chuyển áp suất khí nén thành lực đẩy/tắc trục spindle.
   3. Điều khiển:
      • Khi tăng áp suất khí nén vào actuator → piston đẩy spindle → nón van nâng lên → van mở (cho phép lưu chất chảy qua với lưu lượng điều chỉnh theo vị trí nón).
      • Khi giảm áp suất (hoặc mất khí nén) → lò xo trong actuator đẩy spindle trở về → nón van hạ xuống, đóng van (normally closed – control function A) hoặc mở (normally open – control function B).
   4. Đặc điểm điều khiển: Nón parabolic + trim sets thay thế giúp đặc tính lưu lượng equal percentage hoặc linear, độ chính xác cao, rangeability 50:1, phù hợp điều tiết chính xác (không chỉ on/off).

Ưu điểm nổi bật

• • Điều khiển cực kỳ chính xác: Đặc tính equal percentage/linear, rangeability 50:1.
  • Tuổi thọ chu kỳ cực cao: V-seals tự điều chỉnh, vận hành không bảo trì.
  • Đa dạng Kvs: Nhiều giá trị lưu lượng trên cùng kích cỡ nhờ trim sets thay thế dễ dàng.
  • Thân van tối ưu dòng chảy: Thép không gỉ, thiết kế compact, chống ăn mòn vượt trội.
