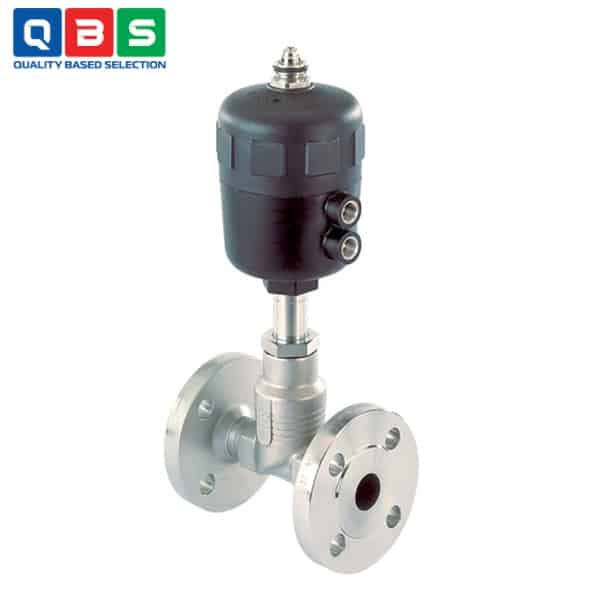

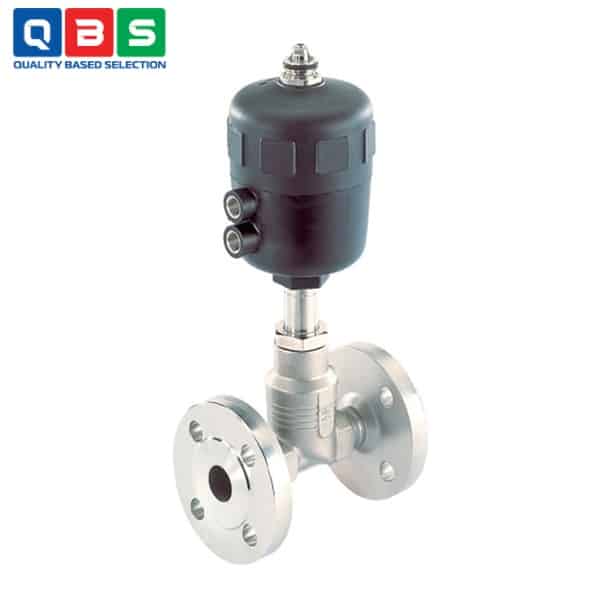

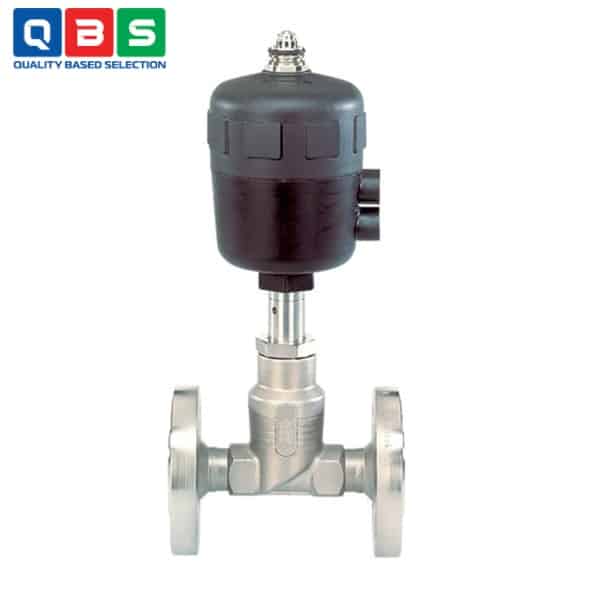

Van điều khiển dạng cầu Type 2712

Ứng dụng của Van điều khiển dạng cầu Type 2712

• • Kiểm soát lưu lượng trong quy trình hóa chất: Xử lý dung môi hữu cơ, dung dịch muối, rượu, dầu, nhiên liệu và chất lỏng thủy lực.
  • Ứng dụng trong ngành dược phẩm: Phù hợp cho các quy trình yêu cầu độ tinh khiết cao và tích hợp module tự động hóa.
  • Ngành thực phẩm và đồ uống: Dùng cho xử lý thực phẩm, đồ uống với ghế van PTFE/PEEK đảm bảo kín khí và dễ vệ sinh.
  • Xử lý nước và nước uống: Phê duyệt cho nước uống, phù hợp với nước nóng lên đến 85°C, dùng trong hệ thống xử lý nước và phân phối.
  • Kiểm soát hơi nước và khí trung tính: Ứng dụng trong hệ thống sưởi ấm, làm mát hoặc khí nén.
  • Xử lý nhiên liệu và khí đốt: Phê duyệt cho khí nhiên liệu, dùng trong lò đốt khí, thiết bị khí gas với áp suất lên đến 6300 kPa.
  • Ứng dụng oxy và hydro: Phù hợp cho khí oxy và hydro, dùng trong quy trình y tế, năng lượng tái tạo hoặc sản xuất hóa chất.

Thông số kỹ thuật cơ bản

Nguyên lý hoạt động của Van điều khiển dạng cầu Type 2712

1. 1. Cấu tạo chính: Thân van thép không gỉ có ghế van (seat) cố định và nón van (plug/cone) di động gắn trên trục (spindle). Nón van có hình parabol để đảm bảo đặc tính dòng chảy ổn định (equal percentage hoặc linear).
   2. Hướng dòng chảy: Luôn dưới ghế van (flow to open / below seat) → dòng chất lỏng/khí đi từ dưới lên qua ghế van.
   3. Điều khiển bằng khí nén: Bộ actuator khí nén (thường kết hợp positioner điện-khí nén như Type 869x/879x) nhận tín hiệu điều khiển (4-20mA hoặc PID) → thay đổi áp suất khí nén → di chuyển piston → kéo/nén lò xo → đẩy/kéo trục spindle → nâng/hạ nón van để thay đổi độ mở ghế van → điều tiết lưu lượng chính xác.
   4. Chức năng an toàn (control function):
      • A (normally closed – NC): Mất khí nén → lò xo ép van đóng (an toàn cho hầu hết ứng dụng).
      • B (normally open – NO): Mất khí nén → lò xo ép van mở.
   5. Đặc điểm nổi bật: Ghế van tháo rời (removable seats) cho phép thay đổi Kv value dễ dàng, packing gland tự điều chỉnh (self-adjusting V-seals) đảm bảo kín lâu dài, không rò rỉ.

Ưu điểm nổi bật

• • Độ chính xác điều khiển xuất sắc: Đặc tính dòng chảy parabol ổn định, equal percentage/linear, rangeability 50:1.
  • Tuổi thọ cao, bảo trì gần như không cần: Self-adjusting V-seal packing, high cycle life, maintenance-free.
  • Linh hoạt cực kỳ: Mỗi cỡ port có tới 5 giá trị Kv khác nhau nhờ ghế van tháo lắp dễ dàng.
  • Thân van tối ưu hóa dòng chảy: Toàn bộ bằng thép không gỉ, compact, flow-optimized.
