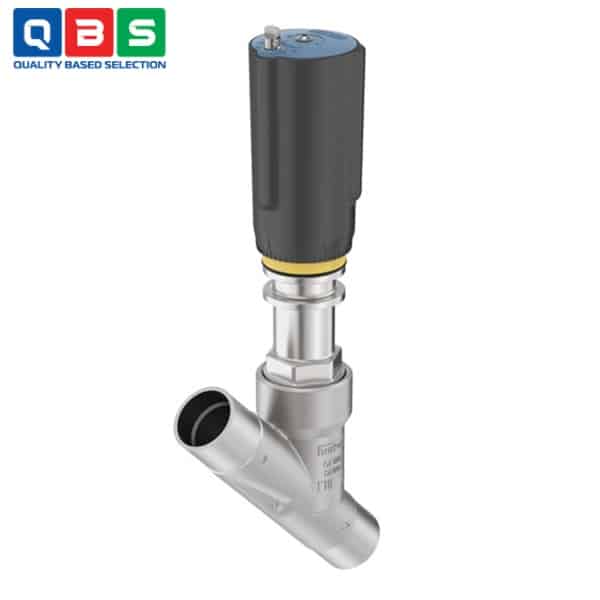

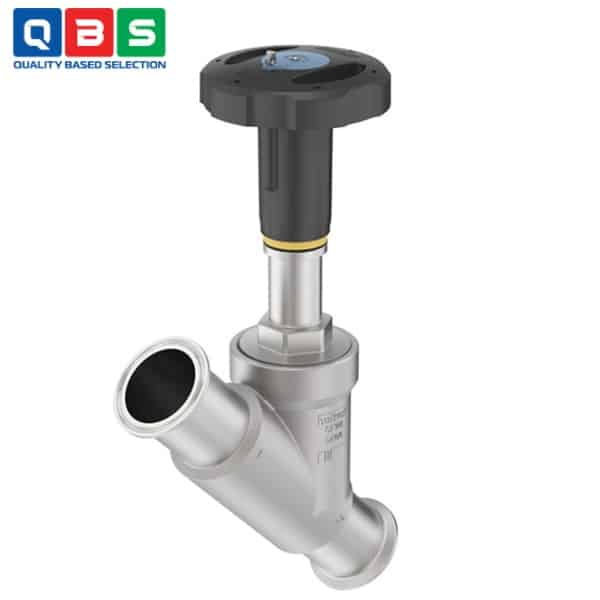

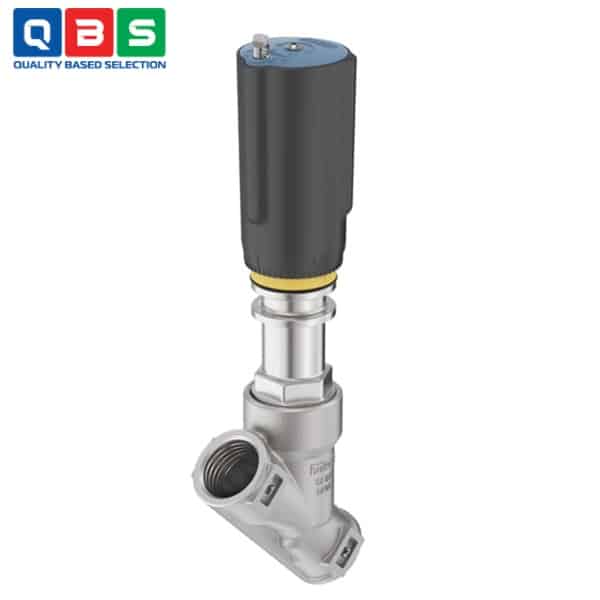

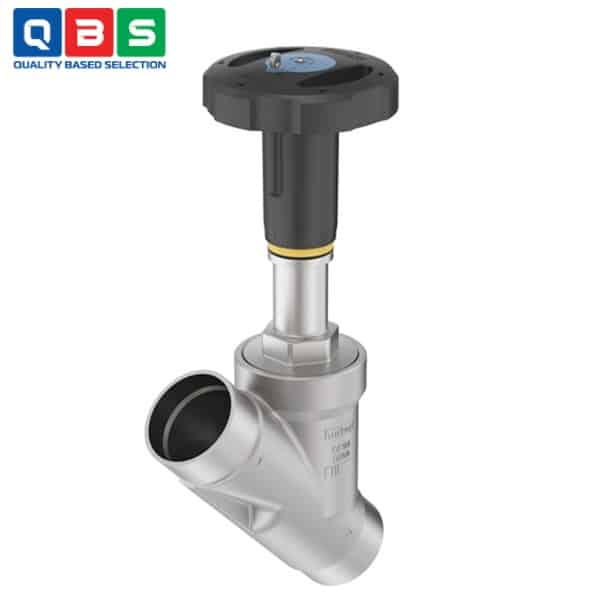

Van điều khiển góc 2 chiều Type 2960
| Tên sản phẩm | Van điều khiển góc 2 chiều |
| Model | 2960 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển góc 2 chiều Type 2960 |
Mô tả
Van điều khiển góc 2 chiều Type 2960 bao gồm một bộ truyền động bằng tay và thân van góc làm bằng thép không gỉ chất lượng cao. Hình nón parabol cho phép lưu lượng cao hơn tới 35% so với các van điều khiển thông thường. Bộ dẫn hướng trục chính xác cho phép điều khiển ngay cả trong điều kiện vận hành khắc nghiệt. Gioăng PTFE hoặc PEEK mềm đảm bảo độ kín khít đáng tin cậy. Bộ truyền động được làm bằng nhựa chất lượng cao và phù hợp để sử dụng trong môi trường khắc nghiệt. Nó có chỉ báo vị trí trực quan và có thể được trang bị thêm chức năng giới hạn hành trình và khóa. Vòng đệm sử dụng gioăng chữ V đã được kiểm chứng và có cơ chế bù lò xo, có nghĩa là không cần phải kéo ngược bằng tay.
Ứng dụng của Van điều khiển góc 2 chiều Type 2960
-
- Kiểm soát hơi nước: Sử dụng trong các quá trình gia nhiệt, khử trùng và sản xuất công nghiệp.
- Quản lý nước: Áp dụng trong hệ thống xử lý và phân phối nước uống, nhờ chứng nhận phù hợp với nước uống.
- Xử lý khí trung tính: Trong hệ thống khí nén hoặc khí công nghiệp.
- Điều tiết rượu và dung môi hữu cơ: Trong ngành hóa chất và dược phẩm, nơi cần chống ăn mòn và vệ sinh cao.
- Kiểm soát dầu và nhiên liệu: Sử dụng trong máy móc, ô tô và hệ thống nhiên liệu, với khả năng chịu nhớt lên đến 600 mm²/s.
- Quản lý chất lỏng thủy lực: Trong hệ thống thủy lực công nghiệp, đảm bảo độ bền và kiểm soát dòng chảy ổn định.
- Xử lý dung dịch muối và kiềm: Áp dụng trong xử lý hóa chất, sản xuất công nghiệp, nhờ vật liệu chống ăn mòn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | Van điều khiển góc 2 chiều, vận hành thủ công |
| Thiết kế | Angle seat control valve |
| Đường kính danh nghĩa (DN) | DN 10 … DN 65 (NPS 3/8 … 2½) |
| Hướng dòng chảy | Flow to open (below seat / dưới ghế van) |
| Áp suất hoạt động | 0 … 25 bar(g) |
| Áp suất danh nghĩa | PN 25 (DIN EN 1333), Class 150 |
| Lưu lượng Kv | 5 … 90 m³/h (tùy kích cỡ) |
| Đặc tính dòng chảy | Modified equal percentage |
| Nhiệt độ môi chất | -40 °C … +230 °C |
| Nhớt độ tối đa | 600 mm²/s |
| Môi chất | Hơi, nước, khí trung tính, rượu, dầu, nhiên liệu, dung dịch muối, kiềm, dung môi hữu cơ |
| Con dấu ghế van | PTFE (Leakage class VI) hoặc PEEK (Leakage class VI); Thép không gỉ (Leakage class III) |
| Vật liệu thân van | Thép không gỉ cao cấp (Stainless steel) |
| Kết nối | Ren (G, NPT, RC), Hàn (DIN, ASME, SMS), Kẹp (Clamp DIN 32676, ASME BPE) |
| Nhiệt độ môi trường | -10 °C … +60 °C |
| Vị trí lắp đặt | Tùy ý, ưu tiên actuator hướng lên trên |
| Actuator | Nhựa cao cấp, có chỉ báo vị trí, tùy chọn giới hạn hành trình + khóa |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển góc 2 chiều Type 2960
Nguyên lý hoạt động của Van điều khiển góc 2 chiều Type 2960
-
- Dòng chảy theo chiều dưới lên (flow below seat): Chất lỏng/khí đi từ dưới lên qua ghế van.
- Khi xoay tay cầm theo chiều kim đồng hồ → nón parabol hạ xuống → thu hẹp khe hở → giảm lưu lượng.
- Khi xoay ngược chiều → nón nâng lên → mở rộng khe hở → tăng lưu lượng.
Ưu điểm nổi bật
-
- Lưu lượng cao hơn 35%: So với van điều khiển thông thường nhờ nón parabol.
- Kiểm soát chính xác xuất sắc: Kết hợp với lưu lượng lớn.
- Kín khít đáng tin cậy: Với con dấu mềm PTFE/PEEK và lớp leakage class VI (PTFE/PEEK) hoặc III (thép).
- Actuator bền bỉ: Chỉ báo vị trí trực quan, tùy chọn giới hạn hành trình + khóa.
