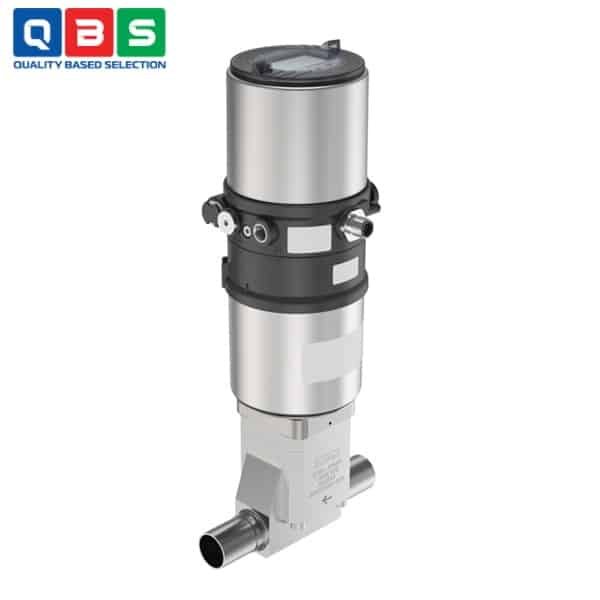

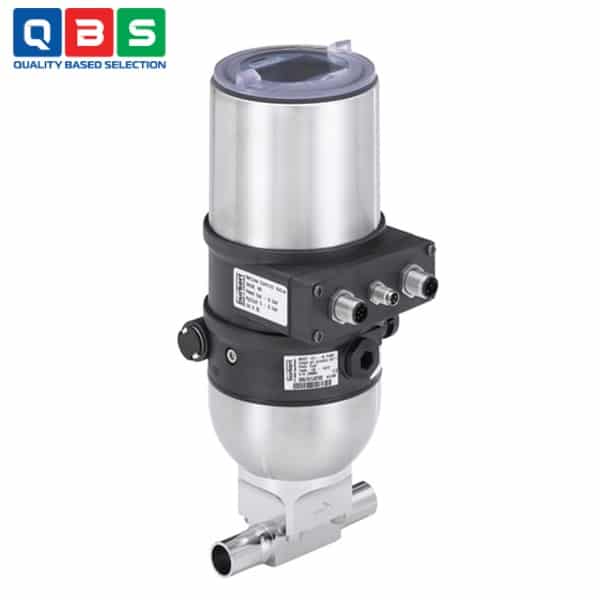

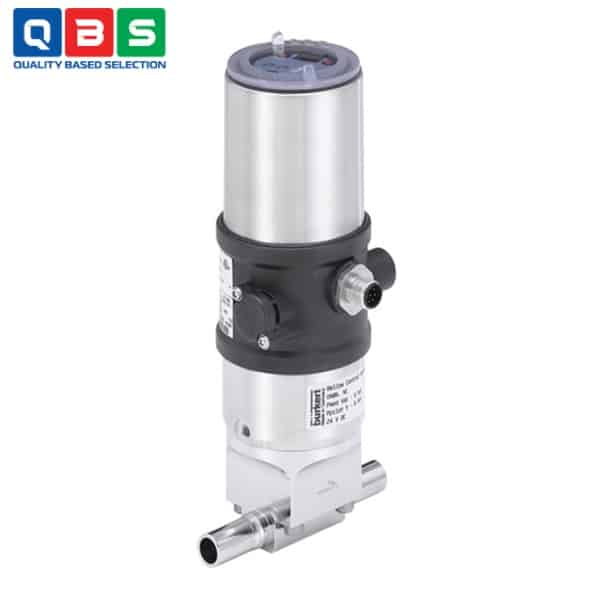

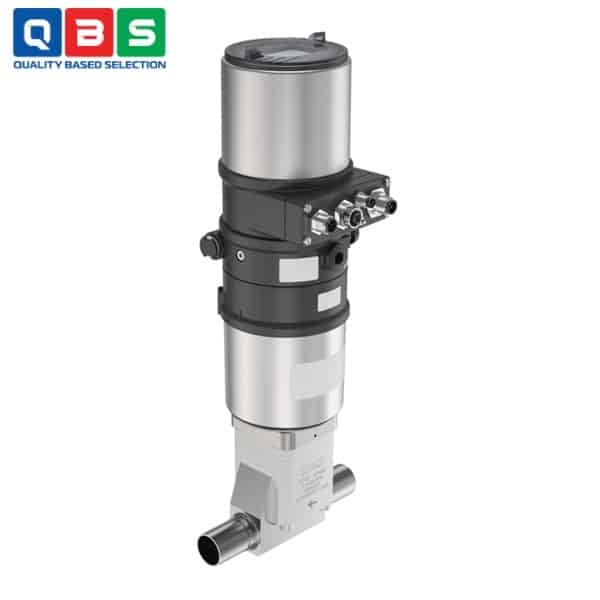

Van điều khiển kiểu ống xếp Type 2380
| Tên sản phẩm | Van điều khiển kiểu ống xếp |
| Model | 2380 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van điều khiển kiểu ống xếp Type 2380 |
Mô tả
Van điều khiển kiểu ống xếp Type 2380 là van xử lý hiệu suất cao, vận hành bằng khí nén, với bộ truyền động tác động đơn và bộ định vị gắn trên đỉnh. Ống xếp PTFE đảm bảo sự tách biệt hoàn toàn giữa môi chất và bộ truyền động, do đó tăng tuổi thọ và độ tin cậy. Van này được thiết kế cho cả điều kiện vệ sinh và ăn mòn, đồng thời dễ dàng vệ sinh. Kết hợp với bộ định vị đã được chứng minh của Type 869x và hình nón điều khiển tích hợp với đặc tính tuyến tính, nó cũng có thể xử lý các nhiệm vụ điều khiển phức tạp. Bộ truyền động tiết kiệm không gian với thể tích bên trong thấp đảm bảo thời gian phản hồi tuyệt vời. Ngoài ra, nguyên lý van này cũng có thể được sử dụng trong các giải pháp khối tùy chỉnh của khách hàng, chẳng hạn như hệ thống điều khiển áp suất Type 8880.
Ứng dụng của Van điều khiển kiểu ống xếp Type 2380
-
- Ứng dụng trong môi trường vệ sinh: Thiết kế dễ vệ sinh, bề mặt đánh bóng điện.
- Ứng dụng trong môi trường агрессив: Xử lý môi chất агрессив, mài mòn hoặc nhớt cao, nhờ ống xếp PTFE và vật liệu chịu ăn mòn.
- Kiểm soát lưu lượng nhỏ và đòi hỏi cao: Lý tưởng cho các nhiệm vụ điều khiển chính xác.
- Phân tách môi chất: Sử dụng ống xếp PTFE để tách hoàn toàn môi chất khỏi bộ truyền động.
- Xử lý hơi nước khử trùng: Chịu được khử trùng bằng hơi nước ở +134°C trong 60 phút hoặc +150°C trong 30 phút.
- Ứng dụng trong ngành thực phẩm và đồ uống: Tuân thủ FDA, EC Regulation 1935/2004, đảm bảo vật liệu tiếp xúc an toàn cho thực phẩm.
- Ứng dụng trong ngành dược phẩm: Ống xếp PTFE được kiểm tra theo USP Class VI, phù hợp cho môi chất siêu sạch và vô trùng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | Hygienic 2-way bellows control valve (ống xếp PTFE) |
| Kích thước danh nghĩa | DN 8…25 / NPS ¼…1 |
| Kvs (lưu lượng danh nghĩa) | 0.05 … 6.2 m³/h |
| Đặc tính điều khiển | Tuyến tính (Linear) |
| Tỷ lệ điều chỉnh lý thuyết | 20:01 |
| Áp suất vận hành (medium) | -0.99 … +6 bar(g) |
| Áp suất điều khiển (pilot air) | 5.5 … 7 bar(g) |
| Nhiệt độ môi chất | 0 … +80 °C (khử trùng hơi nước: +134 °C/60 min hoặc +150 °C/30 min) |
| Rò rỉ ghế van | Class VI (DIN EN 60534-4) |
| Phân tách môi chất | Ống xếp PTFE hoàn toàn |
| Vật liệu bề mặt tiếp xúc | Thép không gỉ, đánh bóng điện Ra ≤ 0.38 µm |
| Kết nối | Welded / Clamp (ASME BPE, DIN 11850/11866, ISO 1127) |
| Bộ truyền động | Pneumatic single-acting + positioner top-mounted (Type 869x) |
| Vị trí an toàn khi mất khí | Đóng (A) hoặc Mở (B) tùy phiên bản |
| Nhiệt độ môi trường | -10 … +55 °C |
Tham khảo Catalog chi tiết ở đây: Catalog Van điều khiển kiểu ống xếp Type 2380
Nguyên lý hoạt động của Van điều khiển kiểu ống xếp Type 2380
-
- Bộ truyền động đơn hành (single-acting actuator) với positioner gắn trên đỉnh (top-mounted positioner, ví dụ Type 869x) nhận tín hiệu điều khiển (điện/pneumatic) để định vị chính xác vị trí van.
- Ống xếp PTFE (PTFE bellows) đảm bảo phân tách hoàn toàn giữa môi chất (medium) và bộ truyền động → ngăn ngừa rò rỉ, tăng tuổi thọ, độ tin cậy, phù hợp môi trường vệ sinh/aggressive.
- Nón điều khiển tích hợp (integrated control cone) với đặc tính tuyến tính (linear characteristic) giúp điều chỉnh lưu lượng chính xác, đặc biệt cho lưu lượng nhỏ và nhiệm vụ kiểm soát đòi hỏi cao.
- Khi khí nén cấp vào actuator → đẩy piston/diaphragm, di chuyển stem kết nối với nón → mở/đóng van theo tỷ lệ (proportional control).
- An toàn: Vị trí mặc định khi mất khí/điện thường là đóng (control function A) hoặc mở (B), tùy phiên bản.
Ưu điểm nổi bật
-
- Phân tách môi chất hoàn toàn bằng ống xếp PTFE: Không rò rỉ, tăng tuổi thọ & độ tin cậy cao.
- Thiết kế vệ sinh & nhỏ gọn: Dễ vệ sinh, bề mặt đánh bóng Ra ≤ 0.38 µm, phù hợp thực phẩm/dược phẩm.
- Hoàn hảo cho lưu lượng nhỏ & kiểm soát đòi hỏi cao: Kv 0.05–6.2 m³/h, đặc tính tuyến tính, độ chính xác cao.
- Thời gian phản hồi nhanh: Actuator tiết kiệm không gian, thể tích nội bộ thấp.
