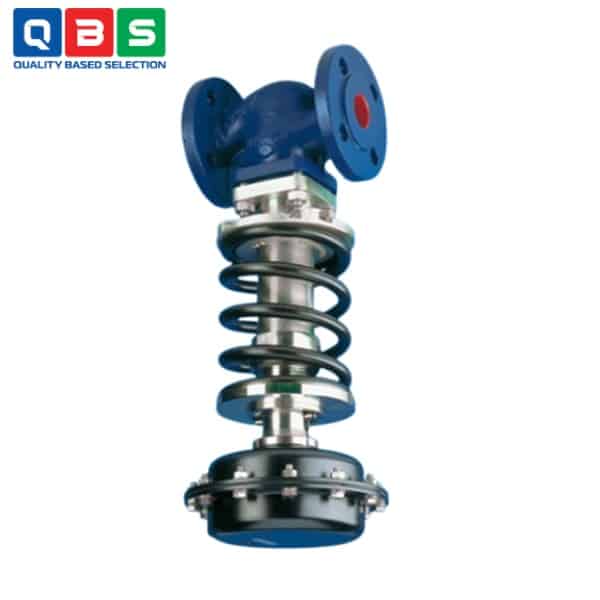

Van giảm áp ARI-PREDU
| Tên sản phẩm | Van giảm áp ARI |
| Model | ARI-PREDU |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van giảm áp ARI-PREDU |
Mô tả
Van giảm áp ARI-PREDU là một van điều chỉnh áp suất dạng thẳng với bộ truyền động màng (diaphragm actuator DMA), được thiết kế để kiểm soát và giảm áp suất trong các hệ thống công nghiệp. Ứng dụng chính tập trung vào các lĩnh vực công nghiệp nơi cần duy trì áp suất ổn định cho các chất lỏng, khí và hơi. Dựa trên tài liệu catalog, ứng dụng được mô tả tổng quát nhưng cụ thể hóa qua môi trường sử dụng và phương tiện (medium).
Ứng dụng của Van giảm áp ARI-PREDU
-
- Lắp đặt công nghiệp: Sử dụng trong các hệ thống lắp đặt thiết bị công nghiệp để kiểm soát áp suất ổn định.
- Công nghệ chế biến: Áp dụng trong các quy trình chế biến vật liệu, hóa chất hoặc thực phẩm, nơi cần giảm áp suất.
- Sản xuất nhà máy: Dùng trong các nhà máy sản xuất để điều chỉnh áp suất trong dây chuyền.
- Các ứng dụng khác: Gồm các lĩnh vực liên quan đến môi trường công nghiệp tương tự.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Phạm vi |
| Kích cỡ danh nghĩa (DN) | 15 – 150 |
| Áp suất danh định (PN) | PN16 / PN25 / PN40 (tùy vật liệu) |
| Vật liệu thân van | Grey cast iron (EN-JL1040), SG iron (EN-JS1049), Cast steel (1.0619+N), Stainless steel (1.4581) |
| Phạm vi áp suất hạ lưu (P₂) | 0,2 – 16 barg (chia 6 dải: 0,2-0,6 / 0,5-1,2 / 0,8-2,5 / 2-5 / 4,5-10 / 8-16) |
| Kvs-value (chuẩn) | 3,2 → 280 m³/h (tùy DN: DN15=3,2; DN150=280) |
| Kvs-value (giảm) | Có thể giảm (chỉ áp dụng DN15-20) |
| Lớp kín (Leakage class) | I (≤ 0,05% Kvs) theo DIN EN 60534-4 |
| Chiều dài mặt đối mặt (L) | 130 – 480 mm (theo DIN EN 558 series 1) |
| Bộ truyền động (Actuator) | DMA (diaphragm) – 5 kích cỡ: DMA40 / 80 / 160 / 250 / 400 |
| Loại màng | Rolling diaphragm |
| Cân bằng áp suất & niêm phong | Stainless steel bellows |
| Max. ΔP (áp suất chênh) | 40 bar (DN15-20) → 16 bar (DN125-150) |
| Nhiệt độ hoạt động | Tùy vật liệu: lên đến ~350°C (xem pressure-temperature diagram) |
| Tùy chọn nổi bật | Flow divider (giảm ồn), Plug PTFE soft seal, Kvs giảm được |
Tham khảo Catalog chi tiết ở đây: Catalog Van giảm áp ARI-PREDU

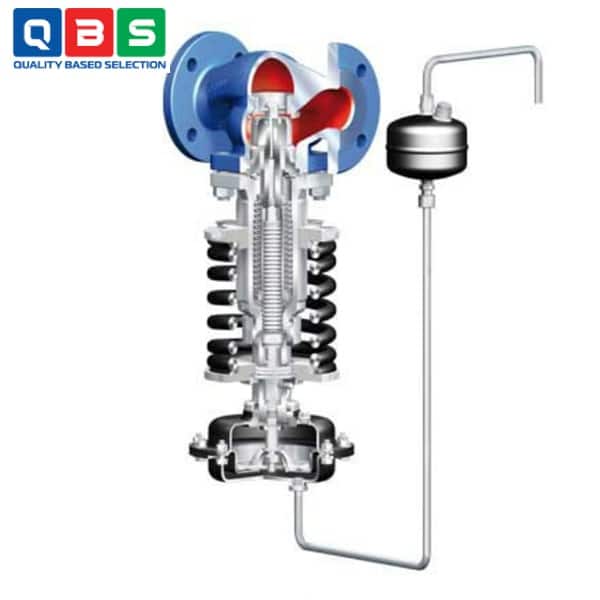

Nguyên lý hoạt động của Van giảm áp ARI-PREDU
-
- Van duy trì áp suất hạ lưu (downstream pressure – P₂) ổn định ở mức cài đặt, dù áp suất đầu vào (upstream pressure – P₁) thay đổi hoặc lưu lượng biến thiên.
- Áp suất hạ lưu P₂ được dẫn qua đường điều khiển (control line) đến bộ truyền động màng (diaphragm actuator DMA).
- Áp suất P₂ tác dụng lên màng lăn (rolling diaphragm), tạo lực đẩy đĩa van (plug) theo hướng đóng (để giảm lưu lượng khi P₂ tăng).
- Lực này cân bằng với lực lò xo (spring force) (tác dụng theo hướng mở van).
- Khi hai lực cân bằng → van ở vị trí ổn định, P₂ duy trì hằng số.
- Nếu P₂ tăng (do lưu lượng giảm): lực màng mạnh hơn → van đóng bớt → P₂ giảm trở lại.
- Nếu P₂ giảm (do lưu lượng tăng): lực màng yếu hơn → lò xo mở van nhiều hơn → P₂ tăng lên.
- Bellows thép không gỉ cân bằng áp suất và niêm phong trục van, đảm bảo độ kín và giảm ma sát.
Ưu điểm nổi bật
-
- Thiết kế compact, không trụ đỡ (without pillars) → nhỏ gọn, dễ lắp đặt.
- Điều chỉnh chính xác & dễ dàng, phạm vi độc lập với đường kính.
- Cân bằng áp suất bằng bellows thép không gỉ → độ bền cao, kín tuyệt đối, giảm ma sát.
- Ghế van tapered + screwed → dễ bảo dưỡng, Kvs có thể giảm.
