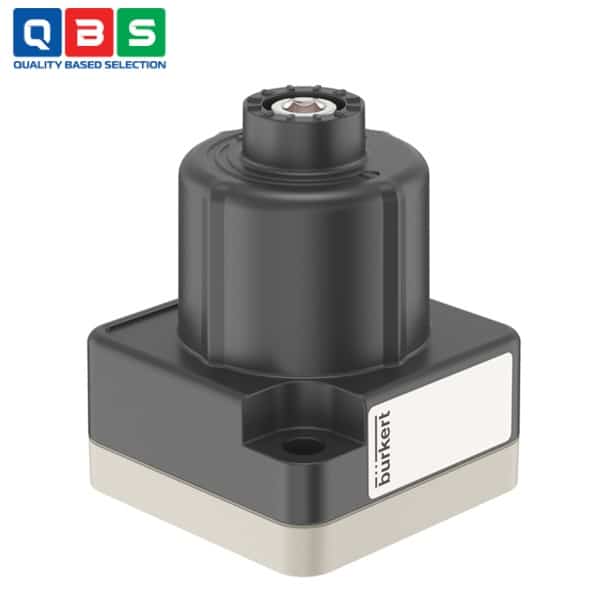

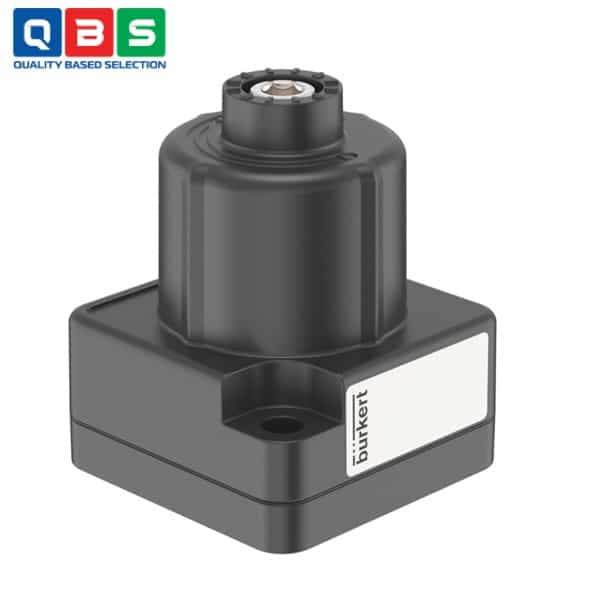

Van giảm áp Type 5550
| Tên sản phẩm | Van giảm áp |
| Model | 5550 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van giảm áp Type 5550 |
Mô tả
Van giảm áp Type 5550 phù hợp với nhiều nhiệm vụ khác nhau, bao gồm kiểm soát áp suất quá mức hoặc giảm áp suất ngược, được sử dụng trong các ứng dụng phòng thí nghiệm và y tế. Giá trị điểm đặt có thể được điều chỉnh khi cần độ linh hoạt cao. Các loại ứng dụng này thường yêu cầu sử dụng các môi chất ăn mòn hoặc nhạy cảm. Ngoài ra, van loại 5550 được cung cấp với nhiều loại vật liệu khác nhau, có nghĩa là nó có thể được tối ưu hóa cho từng ứng dụng cụ thể. Một ưu điểm chính của van là áp suất quá mức được trả lại hệ thống thay vì thải ra môi trường. Van loại 5550 dễ dàng tích hợp, vì giao diện mặt bích cho phép lắp đặt nhỏ gọn trong nhà máy hoặc trong hệ thống phân phối.
Ứng dụng của Van giảm áp Type 5550
-
- Kiểm soát áp suất dư: Ngăn chặn đỉnh áp suất và xung áp, bảo vệ các linh kiện nhạy cảm với áp suất trong hệ thống phòng thí nghiệm hoặc y tế.
- Kiểm soát áp suất ngược: Tạo áp suất ngược trong hệ thống tuần hoàn, phù hợp cho ứng dụng định lượng khi không cần áp suất chính xác cao.
- Chức năng kiểm soát áp suất: Tạo dải áp suất kiểm soát thay vì lưu lượng cố định, lý tưởng cho bơm thể tích như bơm màng hoặc bơm bánh răng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Loại van | Van xả áp trực tiếp, tách biệt môi chất (media-separated) |
| Đường kính danh nghĩa (DN) | 4 mm |
| Kết nối | Flange (compact) |
| Áp suất mở điều chỉnh | 0.2 … 3 bar (cài sẵn tại nhà máy theo bước 50 mbar) |
| Dung sai điều chỉnh (+20°C) | ±7% (1–3 bar) |
| ±10% (0.5–1 bar) | |
| ±20% (0.2–0.5 bar) | |
| Áp suất tối đa | 5 bar |
| Lưu lượng | Kv = 0.25 m³/h |
| QN = 300 l/min (khí chuẩn) | |
| Vật liệu thân van | PPS hoặc PEEK |
| Vật liệu màng / seal | EPDM (-10…+70°C) hoặc FFKM (+15…+50°C), FKM (on request) |
| Nhiệt độ môi chất / môi trường | EPDM: -10…+70°C |
| FFKM: +15…+50°C | |
| Vị trí lắp đặt | Bất kỳ |
| Đặc điểm nổi bật | Xả áp dư về lại hệ thống (không thải ra ngoài), điều chỉnh linh hoạt |
Tham khảo Catalog chi tiết ở đây: Catalog Van giảm áp Type 5550
Nguyên lý hoạt động của Van giảm áp Type 5550
-
- Áp suất từ phía vào (primary pressure) tác động lên màng ngăn (diaphragm).
- Khi áp suất vượt quá lực lò xo đã điều chỉnh (set-point, có thể chỉnh từ 0.2–3 bar), màng sẽ bị đẩy lên.
- Van mở → môi chất dư thừa được xả qua lối ra và trở lại hệ thống (không thải ra môi trường).
- Khi áp suất giảm xuống dưới điểm đóng, lò xo đẩy màng trở lại, van đóng kín.
Ưu điểm nổi bật
-
- Tách biệt hoàn toàn môi chất: An toàn với môi chất агрессив/nhạy cảm
- Xả áp dư trở lại hệ thống, không thải ra môi trường: Thân thiện, tiết kiệm, phù hợp lab/y tế
- Thiết kế siêu nhỏ gọn + flange: Tích hợp dễ dàng, tiết kiệm không gian
- Vật liệu đa dạng: Thích nghi tốt với nhiều loại môi chất
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
