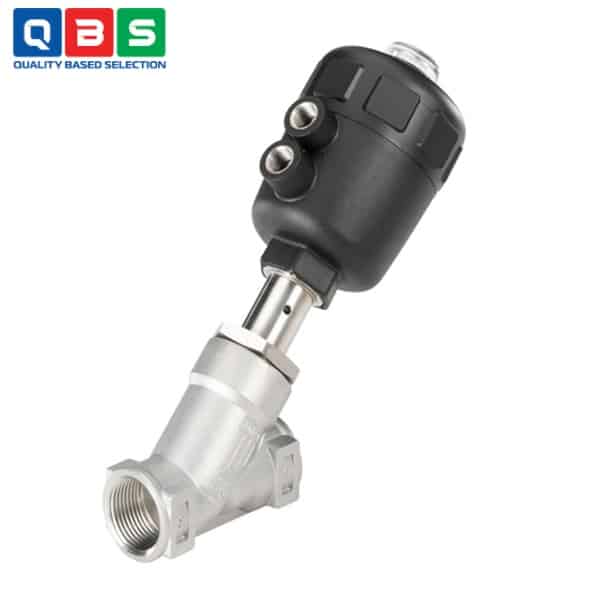

Van góc 2/2 chiều vận hành bằng khí nén CLASSIC Type 2000
| Tên sản phẩm | Van góc 2/2 chiều vận hành bằng khí nén CLASSIC |
| Model | 2000 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van góc 2-2 chiều vận hành bằng khí nén CLASSIC Type 2000 |
Mô tả
Van góc 2/2 chiều vận hành bằng khí nén CLASSIC Type 2000 được vận hành bằng bộ truyền động piston tác động đơn hoặc kép. Bộ truyền động có hai loại vật liệu khác nhau, tùy thuộc vào nhiệt độ môi trường xung quanh. Lưu lượng dòng chảy cao đạt được nhờ đường dẫn dòng chảy gần như thẳng. Vòng đệm tự điều chỉnh đáng tin cậy cung cấp độ kín khít cao. Những van bền chắc và không cần bảo dưỡng này có thể được trang bị thêm nhiều phụ kiện để chỉ báo vị trí, giới hạn hành trình hoặc điều khiển thủ công.
Ứng dụng của Van góc 2/2 chiều vận hành bằng khí nén CLASSIC Type 2000
-
- Hệ thống hơi nước và nhiệt: Kiểm soát dòng hơi nước trong các quy trình sưởi ấm, khử trùng, nhờ khả năng chịu nhiệt độ lên đến +230 °C.
- Xử lý nước và nước uống: Sử dụng trong hệ thống cung cấp nước uống, với chứng nhận phù hợp cho nước uống.
- Công nghiệp thực phẩm và đồ uống: Áp dụng trong chế biến thực phẩm, đồ uống, với chứng nhận vệ sinh, đảm bảo vật liệu tiếp xúc an toàn.
- Công nghiệp dược phẩm và vệ sinh: Trong các quy trình yêu cầu độ sạch cao, nhờ thiết kế không cần bảo dưỡng và chứng nhận vệ sinh.
- Xử lý hóa chất: Kiểm soát dòng chảy của kiềm, dung môi hữu cơ, dung dịch muối, axit loãng, nhờ khả năng tương thích với các chất ăn mòn.
- Xử lý dầu, nhiên liệu và chất lỏng thủy lực: Trong hệ thống nhiên liệu, dầu, chất lỏng thủy lực, với độ nhớt tối đa 600 mm²/s.
- Hệ thống khí và khí nhiên liệu: Kiểm soát khí trung tính, oxy, khí nhiên liệu, với chứng nhận DVGW DIN EN 161 và DIN EN 16678 cho thiết bị khí đốt.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | Van góc 2/2 chiều, vận hành khí nén (externally piloted) |
| Đường kính danh nghĩa (DN) | DN 10 – DN 80 (NPS 3/8″ – NPS 3″) |

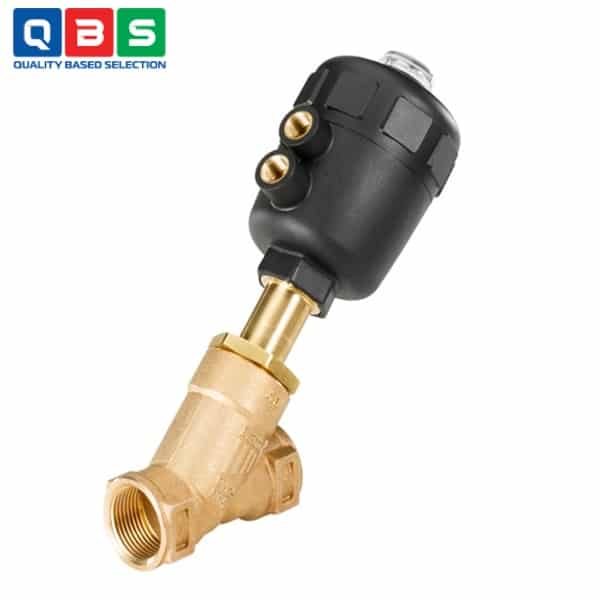

| Vật liệu thân van | Inox (Stainless steel) hoặc Gunmetal |
| Vật liệu actuator | PA (Polyamide) hoặc PPS (cho nhiệt độ cao) |
| Áp suất làm việc | 0 – 25 bar(g) (inox), 0 – 16 bar(g) (gunmetal); vacuum đến -0.9 bar(g) (tùy chọn) |
| Áp suất pilot | 2 – 10 bar(g) (tùy kích thước actuator) |
| Nhiệt độ môi trường | -40…+230 °C (tùy phiên bản: PA đến +185 °C, PPS đến +230 °C) |
| Nhiệt độ môi trường xung quanh | -40…+140 °C (PA: +60 °C, PPS: +140 °C liên tục) |
| Lưu lượng (Kv) | 16 – 140 m³/h |
| Chức năng điều khiển | A (Normally Closed), B (Normally Open) |
| Hướng dòng chảy | Below seat (cho chất lỏng) hoặc Above seat (cho khí/hơi) |
| Kết nối cổng | Ren (G, NPT, RC), Hàn (DIN/EN/ISO/ASME/SMS), Clamp (DIN/ASME) |
| Độ kín | Leakage rate A (DIN EN 12266-1) |
| Cấp bảo vệ | IP67 |
Tham khảo Catalog chi tiết ở đây: Catalog Van góc 2/2 chiều vận hành bằng khí nén CLASSIC Type 2000
Nguyên lý hoạt động của Van góc 2/2 chiều vận hành bằng khí nén CLASSIC Type 2000
-
- Control function A (Normally Closed – NC, thường đóng): Lò xo đẩy piston đóng van (đĩa van ép vào seat). Khi cấp khí nén pilot vào actuator, piston vượt lực lò xo và áp suất môi trường, nâng đĩa van lên → van mở. Áp suất môi trường hỗ trợ đóng van (thường dùng flow below seat cho chất lỏng để tránh water hammer).
- Control function B (Normally Open – NO, thường mở): Khí nén pilot giữ van mở; mất khí hoặc cấp ngược → lò xo/pilot đóng van (thường flow above seat cho khí/hơi).
Ưu điểm nổi bật
-
- Lưu lượng cao (High flow rate): Đường chảy gần như thẳng, đạt Kv lên đến 140 m³/h.
- Tuổi thọ dài (Long service life): Thiết kế chắc chắn, không cần bảo dưỡng thường xuyên.
- Độ kín cao: Packing gland tự điều chỉnh, đảm bảo sealing integrity tốt (leakage rate A).
- Bộ truyền động bền bỉ: Robust actuators, modular với nhiều phụ kiện.
