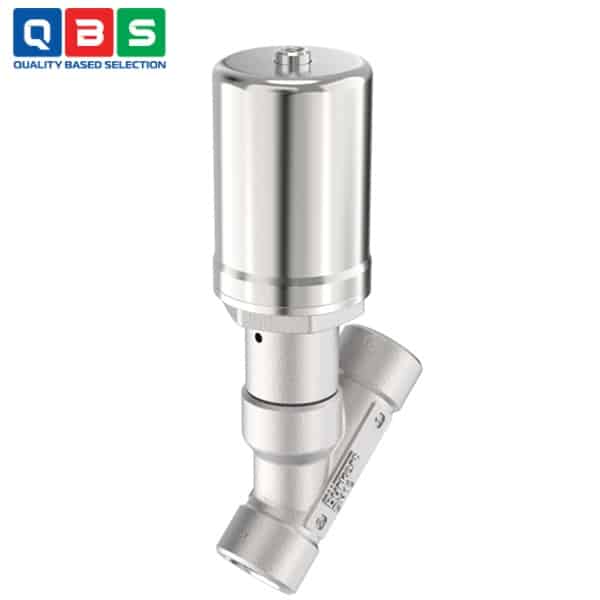

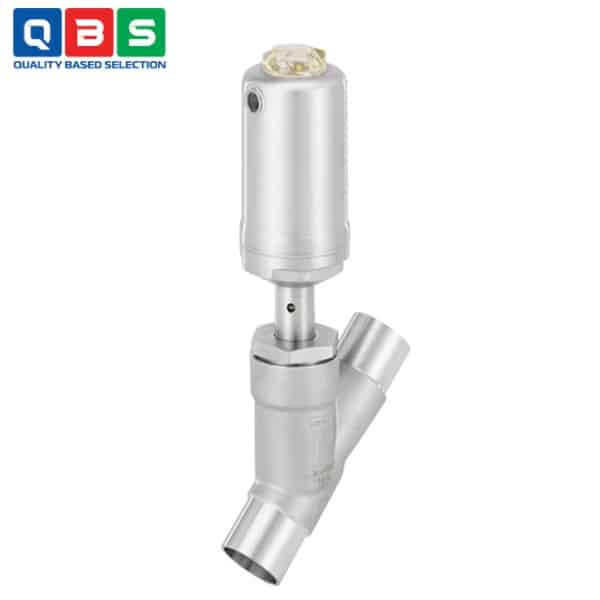

Van góc điều khiển bằng khí nén Type 2060
| Tên sản phẩm | Van góc điều khiển bằng khí nén |
| Model | 2060 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van góc điều khiển bằng khí nén Type 2060 |
Mô tả
Van góc điều khiển bằng khí nén Type 2060 với bộ truyền động bằng thép không gỉ đáp ứng được yêu cầu của môi trường xử lý khắc nghiệt. Tuổi thọ và độ kín khít vượt trội được đảm bảo bởi bộ đệm tự điều chỉnh đáng tin cậy. Bộ truyền động bằng thép không gỉ được thiết kế cho các ứng dụng khắc nghiệt. Hàn laser đảm bảo tính dễ làm sạch và độ bền cao. Với cổng thoát khí có ống dẫn, bộ truyền động có thể được vận hành cách ly khỏi môi trường để đảm bảo tuổi thọ tối ưu và vệ sinh. Lưu lượng cao đạt được nhờ thân van góc bằng thép không gỉ được tối ưu hóa. Là một phần của dòng van xử lý Bürkert, một chương trình phụ kiện đa dạng được cung cấp. Tất cả các bộ phận tiếp xúc với chất lỏng đều tuân thủ Chỉ thị EC 1935/2004, các biến thể tuân thủ FDA có sẵn theo yêu cầu, cũng như các biến thể chống cháy nổ.
Ứng dụng của Van góc điều khiển bằng khí nén Type 2060
-
- Môi trường quy trình khắc nghiệt: Sử dụng trong các ứng dụng đòi hỏi tuổi thọ cao và độ kín khít đáng tin cậy.
- Xử lý hơi nước, nước và khí trung tính: Kiểm soát dòng chảy trong các hệ thống xử lý nhiệt, làm mát hoặc khí nén công nghiệp.
- Xử lý rượu, dầu, nhiên liệu và chất lỏng thủy lực: Áp dụng trong sản xuất, bảo dưỡng máy móc và hệ thống thủy lực.
- Xử lý dung dịch muối, kiềm và dung môi hữu cơ: Sử dụng trong ngành hóa chất, xử lý chất thải hoặc sản xuất dược phẩm.
- Hệ thống nước uống: Đáp ứng tiêu chuẩn cho nước sinh hoạt, với các phê duyệt liên quan đến an toàn và vệ sinh.
- Môi trường chống nổ: Biến thể chống nổ có sẵn, phù hợp cho các khu vực nguy hiểm như dầu khí hoặc hóa chất dễ cháy.
- Kiểm soát khí thải: Phù hợp cho các ứng dụng yêu cầu giảm thiểu phát thải, như trong ngành năng lượng hoặc môi trường.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | Van góc 2/2 ngả điều khiển khí nén (Angle seat valve) |
| Đường kính danh nghĩa (DN) | DN 10 – DN 80 (NPS 3/8″ – NPS 3″) |
| Áp suất làm việc | 0 – 25 bar(g) (tùy phiên bản, có tùy chọn chân không đến -0.9 bar(g)) |
| Áp suất khí điều khiển | 2 – 10.5 bar(g) (actuator nhỏ Ø32: 2 – 7 bar(g)) |
| Nhiệt độ môi chất | -40 °C đến +230 °C (tùy áp suất và vật liệu seal) |
| Nhiệt độ môi trường | -10 °C đến +130 °C |
| Lưu lượng Kv | 16 – 140 m³/h |
| Độ nhớt tối đa | 600 mm²/s |
| Chức năng điều khiển | CFA (Normally Closed), CFB (Normally Open) |
| Hướng dòng chảy | Dưới ghế van (cho chất lỏng/hơi/khí), Trên ghế van (chỉ khí/hơi) |
| Kết nối dòng | Ren (G, NPT, RC), Hàn (DIN, ISO, ASME, SMS), Clamp (DIN, ASME) |
| Cổng khí điều khiển | G 1/8 (actuator Ø50–130), M5 (actuator Ø32) |
| Vật liệu thân van | Thép không gỉ (stainless steel) |
| Vật liệu actuator | Thép không gỉ |
| Độ bảo vệ | IP65/IP67 |
Tham khảo Catalog chi tiết ở đây: Catalog Van góc điều khiển bằng khí nén Type 2060
Nguyên lý hoạt động của Van góc điều khiển bằng khí nén Type 2060
-
- Bộ truyền động nhận áp suất khí điều khiển (pilot pressure 2–10.5 bar) qua cổng pilot air.
- Khi có áp suất khí: Piston trong actuator bị đẩy, vượt qua lực lò xo → van mở hoặc đóng tùy theo chức năng điều khiển.
- Khi không có áp suất khí: Lò xo đẩy piston về vị trí mặc định → van đóng hoặc mở tùy theo chức năng.
Ưu điểm nổi bật
-
- Tuổi thọ cực cao và độ kín tuyệt đối: Nhờ packing gland tự điều chỉnh (self-adjusting packing gland).
- Bộ truyền động thép không gỉ bền bỉ: Thiết kế hàn laser, dễ vệ sinh, chịu môi trường khắc nghiệt, có cổng thoát khí riêng biệt để cách ly môi trường.
- Lưu lượng cao: Thân van góc tối ưu hóa dòng chảy (flow optimised stainless steel body).
- Đa dạng kết nối: Ren, hàn, clamp theo nhiều tiêu chuẩn quốc tế.
