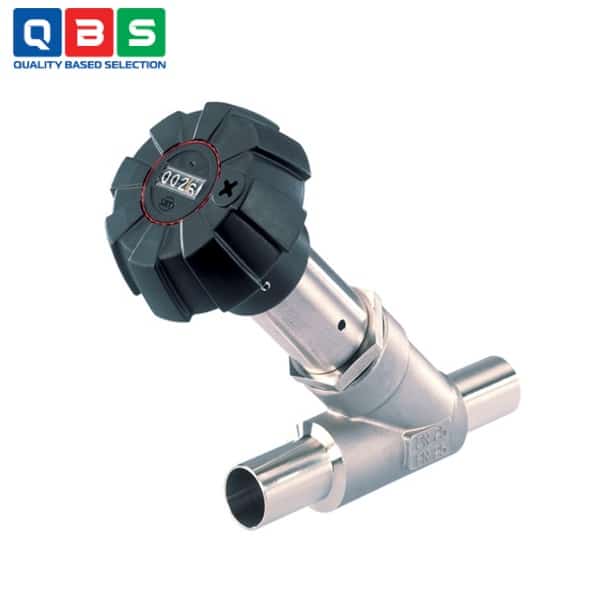

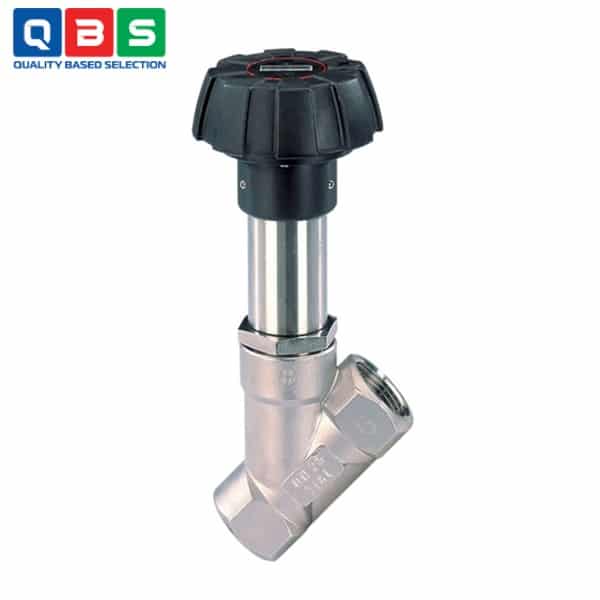

Van góc vận hành bằng tay Type 2702
| Tên sản phẩm | Van góc vận hành bằng tay |
| Model | 2702 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van góc vận hành bằng tay Type 2702 |
Mô tả
Van góc vận hành bằng tay Type 2702 bao gồm thân van góc bằng thép không gỉ với bộ truyền động bằng tay. Nút van hình parabol giúp tăng lưu lượng lên khoảng 35% so với các van điều khiển thông thường. Van có hai phiên bản: thép không gỉ hoặc thép không gỉ, với gioăng PTFE bền chắc để đóng kín hoàn toàn. Lưu lượng mong muốn có thể dễ dàng điều chỉnh bằng bộ chỉ thị vị trí chính xác. Phiên bản vận hành bằng khí nén của loại 2702 hiện không còn được sản xuất kể từ tháng 7 năm 2020. Sản phẩm thay thế là loại 2300.
Ứng dụng của Van góc vận hành bằng tay Type 2702
-
- Kiểm soát khí trung tính: Sử dụng cho các dòng khí không ăn mòn, như không khí hoặc khí trơ, trong hệ thống khí nén hoặc quy trình sản xuất.
- Kiểm soát nước: Áp dụng trong hệ thống cấp nước, xử lý nước thải hoặc làm mát, với khả năng điều chỉnh lưu lượng chính xác.
- Kiểm soát rượu: Dùng trong ngành sản xuất đồ uống, dược phẩm hoặc hóa chất, nơi cần kiểm soát lưu lượng chất lỏng có cồn.
- Kiểm soát dầu: Phù hợp cho hệ thống bôi trơn, thủy lực hoặc xử lý dầu khoáng, với độ nhớt tối đa 600 mm²/s.
- Kiểm soát nhiên liệu: Sử dụng trong các ứng dụng liên quan đến xăng, dầu diesel hoặc nhiên liệu khác trong ngành năng lượng và vận tải.
- Kiểm soát dung dịch muối: Áp dụng trong xử lý hóa chất, khử muối hoặc quy trình công nghiệp liên quan đến dung dịch muối.
- Kiểm soát kiềm: Dùng cho các quy trình tẩy rửa, sản xuất giấy hoặc xử lý bề mặt với dung dịch kiềm mạnh.
- Kiểm soát dung môi hữu cơ: Phù hợp cho ngành hóa chất, sơn phủ hoặc dược phẩm, nơi cần kiểm soát lưu lượng dung môi như acetone hoặc ethanol.
- Kiểm soát hơi nước: Sử dụng trong hệ thống sưởi ấm, khử trùng hoặc quy trình nhiệt, với khả năng chịu nhiệt cao lên đến +180°C.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Loại van | 2/2-way Angle Seat Control Valve, vận hành thủ công |
| Kích thước cổng (DN) | 15 – 50 mm (½” đến 2″) |
| Thân van | Thép không gỉ 316L (1.4404/1.4581) |
| Vật liệu seal | PTFE (hoặc stainless steel 1.4571 tùy phiên bản) |
| Bộ truyền động | Manual actuator PPS với position indicator |
| Hướng dòng chảy | Below the seat (dưới ghế van) |
| Áp suất danh định (Body) | PN25 |
| Áp suất vận hành tối đa | 0–16 bar (DN15–25), 0–10 bar (DN32–50) |
| Nhiệt độ chất lỏng | -10 đến +180 °C (khuyến nghị max +130 °C cho PTFE/St.St.) |
| Nhiệt độ môi trường | -10 đến +60 °C |
| Độ nhớt tối đa | 600 mm²/s |
| Phương tiện phù hợp | Nước, khí trung tính, alcohols, oils, fuels, salt solutions, lye, organic solvents, steam |
Tham khảo Catalog chi tiết ở đây: Catalog Van góc vận hành bằng tay Type 2702
Nguyên lý hoạt động của Van góc vận hành bằng tay Type 2702
-
- Khi vặn bánh xe tay theo chiều kim đồng hồ → plug di chuyển xuống → tiếp xúc ghế van → van đóng (shut-off chặt nhờ seal PTFE).
- Khi vặn ngược lại → plug nâng lên → mở van, cho phép lưu chất chảy qua với lưu lượng điều chỉnh chính xác.
- Mỗi vòng vặn thay đổi hành trình chính xác 1.5 mm, kết hợp chỉ báo vị trí (mm) và bảng Kv theo % stroke để đặt lưu lượng mong muốn.
- Thiết kế góc + plug parabol giúp tăng lưu lượng khoảng 35% so với van điều khiển thông thường, đồng thời mang lại đặc tính dòng chảy mượt mà và kiểm soát tốt.
Ưu điểm nổi bật
-
- Lưu lượng cao: Plug parabol → tăng ~35% so với van điều khiển thông thường
- Điều khiển chính xác: Chỉ báo vị trí rõ ràng + hành trình mỗi vòng vặn đúng 1.5 mm
- Độ kín tuyệt vời: Seal PTFE mềm → shut-off cực chặt
- Bền bỉ, tuổi thọ cao: Thân inox 316L + thiết kế công nghiệp chắc chắn
