Van lấy mẫu dạng ống xếp Type 3260
| Tên sản phẩm | Van lấy mẫu dạng ống xếp |
| Model | 3260 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van lấy mẫu dạng ống xếp Type 3260 |
Mô tả

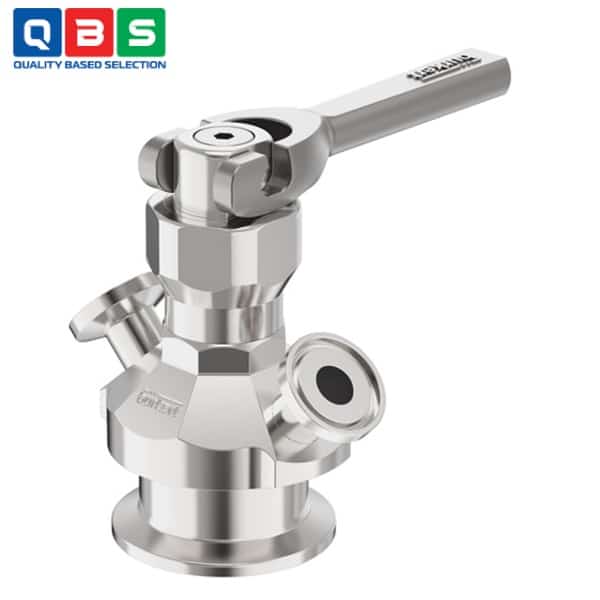

Van lấy mẫu dạng ống xếp Type 3260 bao gồm một cơ cấu đóng/mở nhanh bằng tay, một ống xếp và, tùy thuộc vào phiên bản, một thân van đa cổng. Cơ cấu đóng/mở nhanh đảm bảo van tự động đóng khi không được vận hành bằng tay và đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn.
Ứng dụng của Van lấy mẫu dạng ống xếp Type 3260
-
- Lấy mẫu trong bioreactors và quy trình lên men: Van được sử dụng để lấy mẫu an toàn từ các bioreactors và bồn lên men.
- Gắn trực tiếp lên thành bên bồn chứa: Thiết kế cho phép lắp đặt trực tiếp trên tường bên của bồn chứa.
- Tích hợp cổng lấy mẫu và giao diện SIP: Hỗ trợ quy trình khử trùng tại chỗ, đảm bảo vệ sinh mà không cần tháo rời thiết bị.
- Ứng dụng trong ngành thực phẩm và đồ uống: Đáp ứng tiêu chuẩn FDA và USP cho vật liệu tiếp xúc.
- Ứng dụng trong công nghệ sinh học: Hỗ trợ lấy mẫu trong các quy trình sinh học, chịu được nhiệt độ lên men và khử trùng.
- Ứng dụng trong dược phẩm: Sử dụng trong sản xuất thuốc, đảm bảo tính tương thích sinh học và tuân thủ các tiêu chuẩn vệ sinh.
- Ứng dụng trong mỹ phẩm: Áp dụng trong sản xuất mỹ phẩm, nơi cần xử lý chất lỏng tinh khiết và tránh ô nhiễm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Đường kính danh nghĩa | 8.0 mm |
| Vật liệu thân van | Thép không gỉ 1.4435 / 316L |
| Vật liệu bellow | PTFE (EE) |
| Bề mặt tiếp xúc môi trường | Ra ≤ 0.5 µm (cơ khí) hoặc Ra ≤ 0.38 µm (điện hóa) |
| Nhiệt độ môi trường | +10…+130 °C (SIP 130 °C trong 60 phút) |
| Áp suất vận hành tối đa | 6 bar (ở 25 °C) 2.4 bar (ở 130 °C/60 phút) |
| Nhiệt độ môi trường xung quanh | +5…+90 °C |
| Kết nối | Clamp ASME BPE (cho tank hoặc đường ống) |

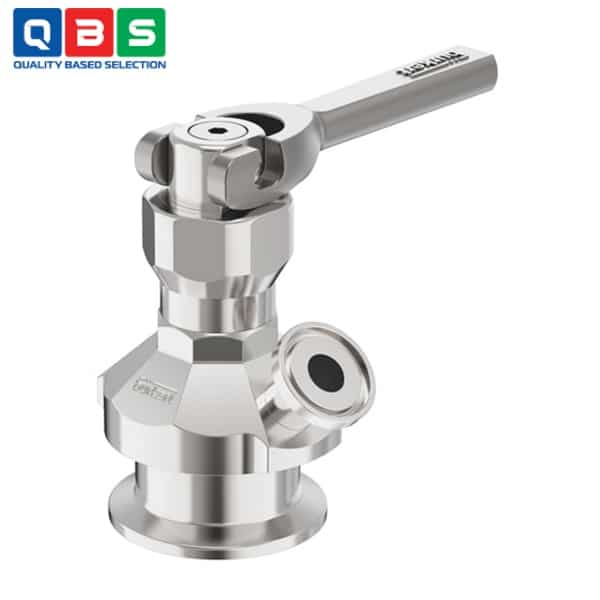

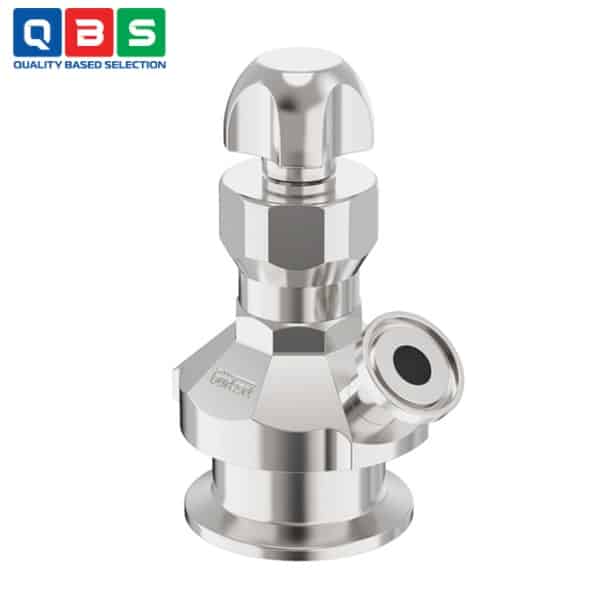

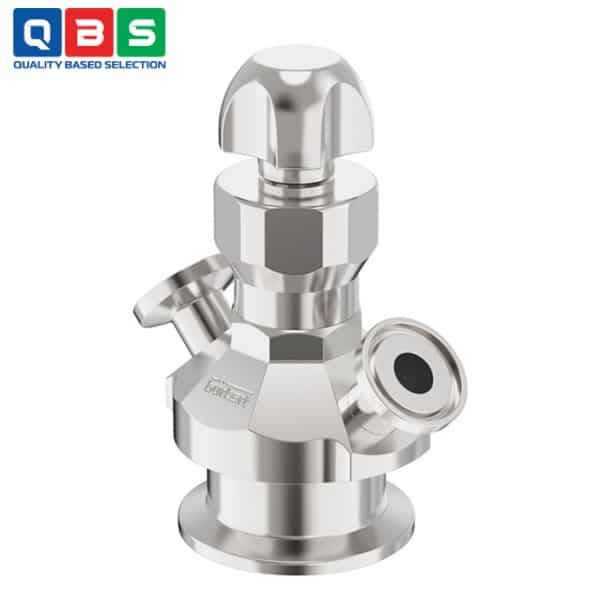

| Cơ cấu vận hành | Thủ công: cần gạt (D111), bánh xe SS (D110) hoặc PPS (D112) |
| Chứng nhận | FDA, USP, EU Declaration, ATEX (tùy chọn) |
| Ứng dụng chính | Lấy mẫu vô trùng trong bioreactors, lên men, dược phẩm, thực phẩm |
Tham khảo Catalog chi tiết ở đây: Catalog Van lấy mẫu dạng ống xếp Type 3260
Nguyên lý hoạt động của Van lấy mẫu dạng ống xếp Type 3260
Van hoạt động thủ công với cơ chế mở/đóng nhanh (quick-open/close):
-
- Trạng thái bình thường (nghỉ): Van tự động đóng kín nhờ cơ chế lò xo hoặc thiết kế cơ học bên trong → đảm bảo không rò rỉ, duy trì điều kiện vô trùng/ vệ sinh.
- Khi lấy mẫu: Người vận hành kéo cần gạt (lever) hoặc xoay bánh xe (handwheel) → cơ chế đẩy trục (spindle) di chuyển → ống bellow PTFE bị nén lại → mở lối đi cho chất lỏng từ bồn chứa/đường ống chảy ra cổng lấy mẫu.
- Buông tay: Lực cơ học tự động đẩy trục trở về vị trí ban đầu → bellow giãn ra → van đóng lại ngay lập tức.
Ưu điểm nổi bật
-
- Đóng tự động an toàn: Ngay khi buông tay, ngăn ngừa rò rỉ và ô nhiễm ngược.
- Thiết kế vệ sinh cao: Bellow PTFE + bề mặt Ra ≤ 0.38–0.5 µm, phù hợp SIP 130 °C.
- Mở/đóng cực nhanh: Cơ chế quick-open/close thủ công, tiện lợi cho lấy mẫu nhanh.
- Tuân thủ nghiêm ngặt: FDA, USP, ASME BPE, phù hợp bioreactors, dược phẩm, thực phẩm.
