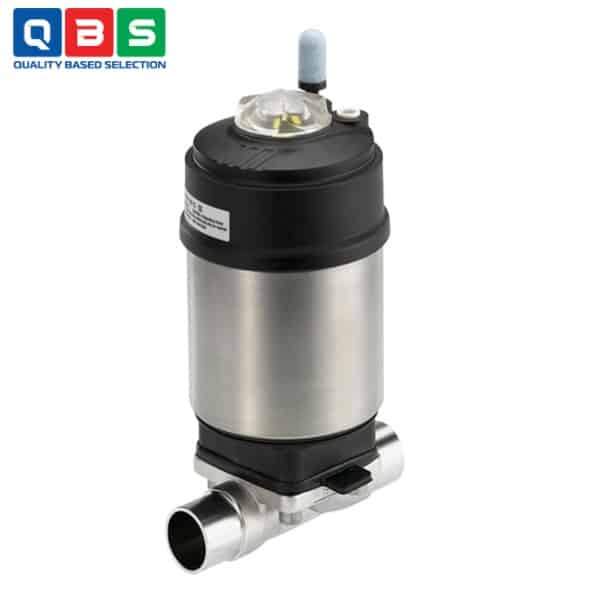

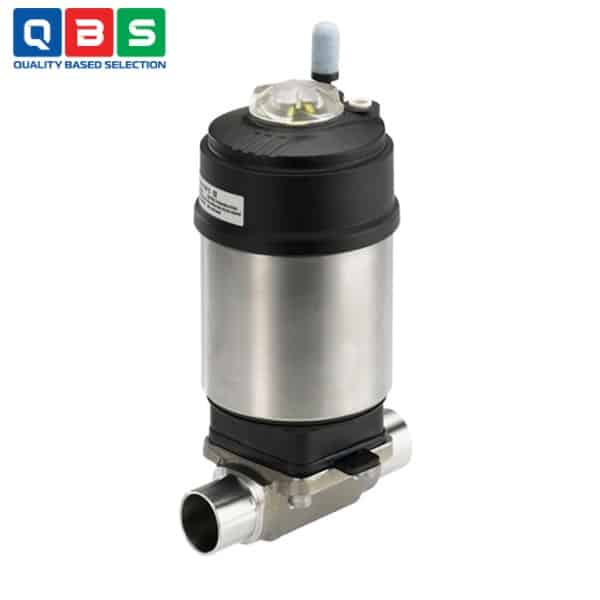

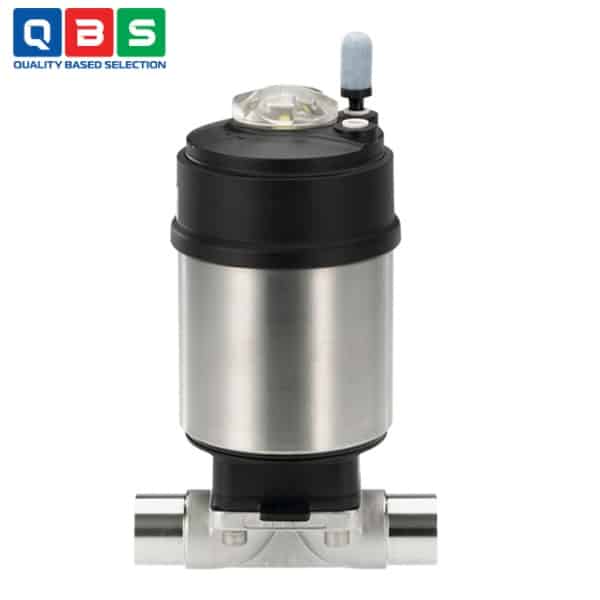

Van màng 2/2 chiều Type 2103
| Tên sản phẩm | Van màng 2/2 chiều |
| Model | 2103 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng 2-2 chiều Type 2103 |
Mô tả
Van màng 2/2 chiều Type 2103 bao gồm một bộ truyền động piston vận hành bằng khí nén, một màng ngăn và một thân van hai chiều. Bộ truyền động đã được kiểm chứng và bền bỉ với vỏ bằng thép không gỉ đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và phạm vi sử dụng rộng rãi. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp với vỏ thép không gỉ lớn và các gioăng kín không có khe hở. Việc tích hợp các bộ phận tự động hóa loại ELEMENT có thể thực hiện được ở tất cả các cấp cấu hình (có thể được trang bị thêm); giao diện fieldbus cũng có thể được tích hợp.
Ứng dụng của Van màng 2/2 chiều Type 2103
-
- Công nghiệp thực phẩm & đồ uống: Điều khiển dòng sữa, bia, nước giải khát, siro, nước tinh khiết.
- Dược phẩm & công nghệ sinh học: Kiểm soát môi chất vô trùng, dung dịch dược.
- Công nghiệp hóa chất: Đóng/mở và điều tiết các hóa chất ăn mòn hoặc nguy hiểm.
- Xử lý nước & nước thải: Kiểm soát dòng nước sạch, nước siêu tinh khiết.
- Công nghiệp bán dẫn & điện tử: Điều khiển hóa chất siêu sạch, khí hoặc chất lỏng đặc biệt.
- Hệ thống tự động hóa phân tán: Tích hợp với bộ điều khiển khí nén Type ELEMENT.
- Môi trường có yêu cầu an toàn đặc biệt: Sử dụng trong khu vực có nguy cơ cháy nổ (ATEX/IECEx).
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | Van màng 2/2 chiều, điều khiển khí nén |
| Chức năng điều khiển | Thường đóng (NC), thường mở (NO), điều khiển hai phía |
| Bộ truyền động | Khí nén, piston, vỏ thép không gỉ (Type ELEMENT) |
| Đường kính danh nghĩa | DN 6 … DN 100 (⅛” … 4″) |
| Vật liệu thân van | Inox 316L (rèn, đúc, ống), nhựa PVC-U, PVC-C, PP, PVDF |
| Vật liệu màng | EPDM, PTFE/EPDM, Advanced PTFE/EPDM, GYLON®/EPDM |
| Áp suất điều khiển tối đa | Lên đến 10 bar (tùy kích thước actuator) |
| Môi chất làm việc | Chất lỏng & khí trung tính, vô trùng, ăn mòn, mài mòn |
| Nhiệt độ môi chất | -10 … +130 °C đến +143 °C (có SIP/steam sterilisation) |
| Áp suất môi chất | Phụ thuộc DN và vật liệu thân van |
| Kết nối đường ống | Hàn, clamp, ren, mặt bích, union (tùy phiên bản) |
| Độ nhám bề mặt | Ra ≤ 0,38 µm … 1,6 µm (tùy chọn đánh bóng điện hóa) |
| Chuẩn bảo vệ | IP65 / IP67, NEMA Type 4X |
| Tích hợp tự động hóa | Gắn trực tiếp bộ điều khiển Type ELEMENT, fieldbus |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng 2/2 chiều Type 2103
Nguyên lý hoạt động của Van màng 2/2 chiều Type 2103
-
- Van được điều khiển bằng khí nén tác động lên piston trong bộ truyền động.
- Khi cấp khí nén, piston di chuyển làm màng van ép xuống hoặc nhấc lên, từ đó đóng hoặc mở dòng lưu chất.
- Khi ngừng cấp khí, van trở về trạng thái ban đầu nhờ lò xo (thường đóng hoặc thường mở tùy cấu hình).
- Màng van ngăn cách hoàn toàn giữa lưu chất và bộ truyền động, đảm bảo kín, sạch và vô trùng.
- Dòng chảy đi qua thân van 2 cửa (2/2-way) theo trạng thái đóng/mở của màng van.
Ưu điểm nổi bật
-
- Độ kín cao, ngăn rò rỉ tuyệt đối nhờ màng van tách biệt lưu chất.
- Đảm bảo vệ sinh & vô trùng, phù hợp CIP/SIP, tiêu chuẩn thực phẩm – dược phẩm.
- Chịu hóa chất tốt, dùng được với môi chất ăn mòn, агgressive.
- Dễ tích hợp tự động hóa, kết nối trực tiếp bộ điều khiển Type ELEMENT, fieldbus.
