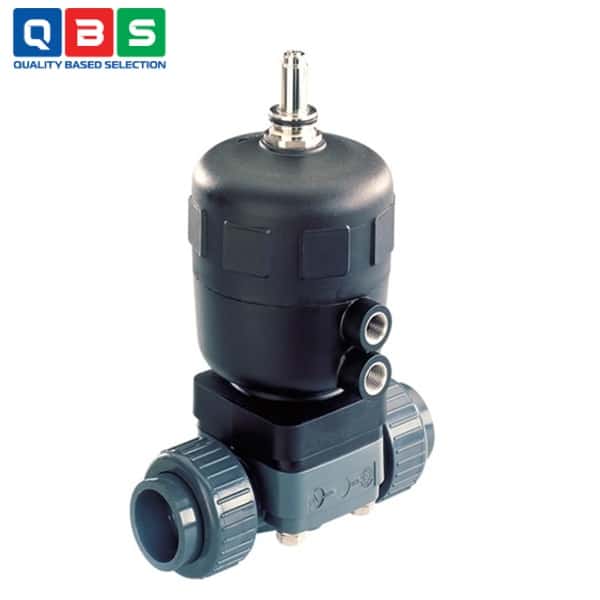

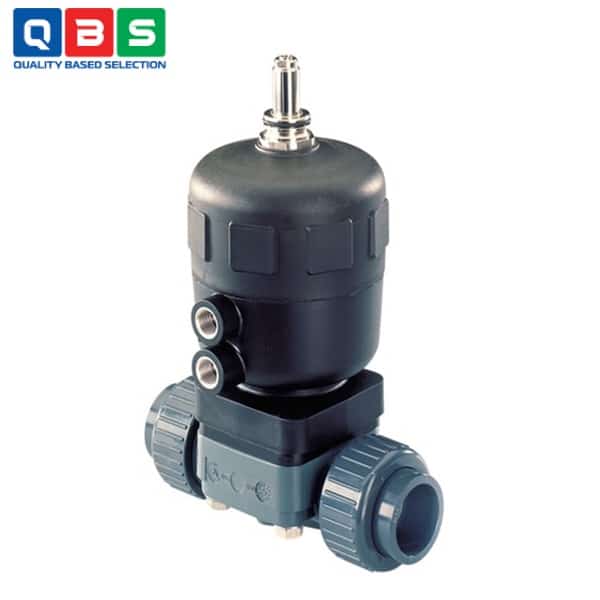

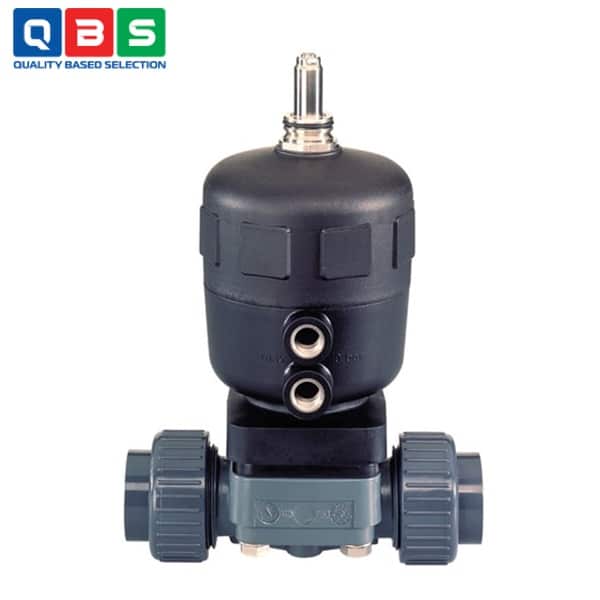

Van màng 2/2 chiều Type 2730
| Tên sản phẩm | Van màng 2/2 chiều |
| Model | 2730 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng 2-2 chiều Type 2730-2031 |
Mô tả
Van màng 2/2 chiều Type 2730 bao gồm một bộ truyền động piston vận hành bằng khí nén, một bộ định vị tích hợp, một màng ngăn và một thân van hai chiều. Bộ truyền động đã được kiểm chứng và bền chắc với vỏ nhựa đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc khắc nghiệt. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và nhiều ứng dụng khác nhau. Thân van và màng ngăn bằng nhựa có sẵn trong tất cả các vật liệu và kiểu dáng thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp (phiên bản PPS). Việc tích hợp các bộ điều khiển tự động TopControl loại 8692/8693/8694 và các bộ điều khiển SideCONTROL loại 8635/8792/8793 đều có thể thực hiện được ở tất cả các giai đoạn mở rộng (có thể được trang bị thêm).
Ứng dụng của Van màng 2/2 chiều Type 2730
-
- Ứng dụng trong môi trường khắc nghiệt: Sử dụng trong điều kiện ăn mòn hoặc агрессив, nhờ bộ truyền động robust với vỏ nhựa chịu hóa chất.
- Xử lý lưu chất tinh khiết cao: Áp dụng trong các hệ thống lọc hoặc tinh chế, nơi yêu cầu dòng chảy hiệu quả và ít ô nhiễm.
- Xử lý lưu chất vô trùng: Sử dụng trong quy trình vô trùng, nhờ thiết kế autoclavable và tuân thủ các tiêu chuẩn vệ sinh.
- Xử lý lưu chất агрессив: Phù hợp cho hóa chất ăn mòn, nhờ vật liệu thân van (PVC, PP, PVDF) và màng chắn (EPDM, PTFE/EPDM).
- Xử lý lưu chất mài mòn: Áp dụng cho chất lỏng chứa hạt mài, với thiết kế van chịu mài mòn và dòng chảy cao.
- Ngành thực phẩm và đồ uống: Tuân thủ EC Regulation 1935/2004, FDA, và 3-A Sanitary Standards cho tiếp xúc thực phẩm an toàn.
- Ngành dược phẩm: Đáp ứng USP Class VI cho màng chắn, phù hợp cho quy trình sản xuất thuốc và sản phẩm y tế vô trùng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | 2/2-way diaphragm valve, externally controlled, pneumatic position-actuator (built-in positioner) |
| Thân van (Valve body) | PVC, PP, PVDF (plastic) |
| Màng chắn (Diaphragm) | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON®/EPDM laminate (ER) |
| Kích thước màng | 65, 80, 100 mm |
| Kích thước danh nghĩa | DN 65 … DN 100 (2½” … 4″) |
| Áp suất pilot tối đa | 6 bar |
| Cổng pilot air | G ¼” |
| Nhiệt độ môi trường (Medium temp.) | EPDM: -10…+143 °C (steam +150 °C/60 min) PTFE variants: -10/-5…+130/+143 °C (steam +140/+150 °C/60 min) |
| Nhiệt độ môi trường xung quanh | -10…+50 °C (standard, actuator PA) |
| Chất lưu chất | Neutral gases/liquids, highly purified, sterile, aggressive, abrasive |
| Chất điều khiển | Neutral gases, air |
| Kết nối | Loose flange (DN65), Fixed flange (DN80-100); các biến thể khác tùy chọn |
| Chất lượng bề mặt | Không áp dụng cho plastic body (chủ yếu cho stainless variants) |
| Tích hợp automation | TopControl (8692/8693/8694), SideCONTROL (8635/8792/8793), retrofit được |
| Chứng nhận đặc biệt | Hygienic (FDA, 3-A, USP Class VI), Optional ATEX/IECEx explosion-proof (zone 1/21, 2/22) |
| Thiết kế nổi bật | Compact, autoclavable (PPS version), low dead space, high flow rate, optical position indicator |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng 2/2 chiều Type 2730
Nguyên lý hoạt động của Van màng 2/2 chiều Type 2730
-
- Khí nén điều khiển (pilot air) được cấp vào cổng khí nén (G ¼”) của bộ truyền động.
- Áp suất khí nén đẩy piston di chuyển lên/xuống.
- Piston tác động trực tiếp lên màng chắn (diaphragm), ép màng xuống ghế van → đóng van (ngắt dòng chảy).
- Khi giảm hoặc xả khí nén → lò xo (hoặc áp suất môi trường) đẩy piston trở về → mở van (cho phép lưu chất chảy qua).
- Bộ định vị tích hợp (positioner) nhận tín hiệu điều khiển (thường là 4–20 mA) → tự động điều chỉnh chính xác vị trí piston/màng, giúp van điều tiết lưu lượng tuyến tính, không chỉ đóng/mở ON-OFF.
Ưu điểm nổi bật
-
- Thiết kế nhựa CLASSIC: Bền bỉ, chịu môi trường ăn mòn & vệ sinh tốt.
- Không gian chết cực thấp: Dòng chảy cao, dễ làm sạch, phù hợp ứng dụng vô trùng.
- Tích hợp bộ định vị (positioner): Điều tiết tuyến tính chính xác (không chỉ ON/OFF).
- Thân van & màng đa dạng vật liệu: Linh hoạt với mọi lưu chất агрессив.
