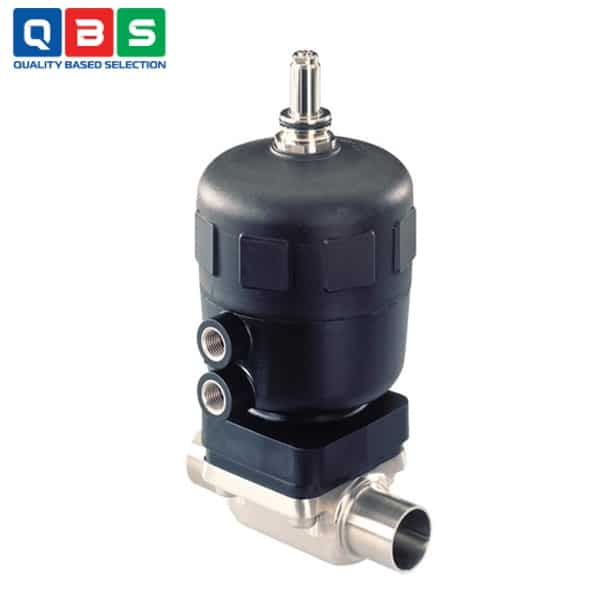

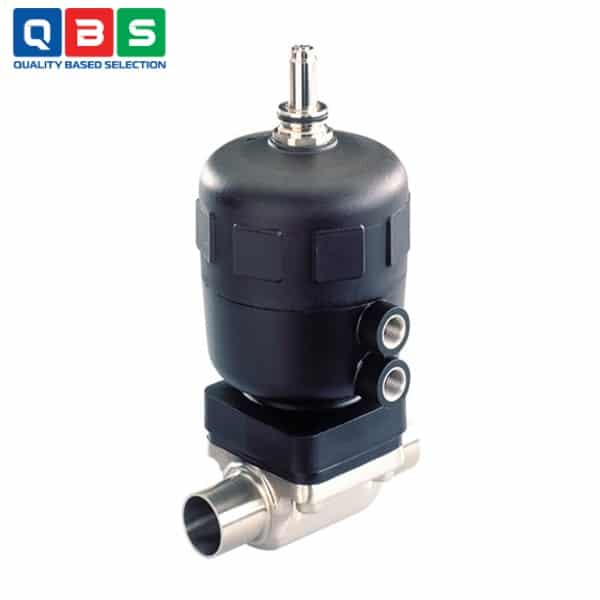

Van màng 2/2 chiều Type 2731
| Tên sản phẩm | Van màng 2/2 chiều |
| Model | 2731 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng 2-2 chiều Type 2731 |
Mô tả
Van màng 2/2 chiều Type 2731 bao gồm một bộ truyền động piston vận hành bằng khí nén, một bộ định vị tích hợp, một màng ngăn và một vỏ van hai chiều. Bộ truyền động đã được kiểm chứng và bền chắc với vỏ nhựa đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc khắc nghiệt. Vỏ van hiệu quả về lưu lượng với ít không gian chết cho phép tốc độ dòng chảy cao và nhiều ứng dụng khác nhau. Vỏ van và màng ngăn có sẵn trong tất cả các vật liệu và thiết kế thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp (phiên bản PPS). Việc tích hợp các bộ điều khiển tự động Top Control 8692/8693/8694 Side Control 8635/8792/8793 đều có thể thực hiện được ở tất cả các giai đoạn mở rộng (có thể được trang bị thêm). Có sẵn biến thể thiết bị chống cháy nổ ATEX / IECEx. Vỏ bổ sung có sẵn tùy chọn bằng nhựa hoặc thép không gỉ.
Ứng dụng của Van màng 2/2 chiều Type 2731
-
- Ngành thực phẩm và đồ uống: Sử dụng trong các quy trình sản xuất yêu cầu vệ sinh cao.
- Ngành công nghệ sinh học: Áp dụng trong các quá trình vô trùng và tinh khiết cao.
- Ngành dược phẩm: Dùng cho sản xuất thuốc và quy trình hygienic/sterile, với màng ngăn đã được kiểm tra theo USP Class VI.
- Ngành mỹ phẩm: Hỗ trợ các ứng dụng yêu cầu vật liệu chính xác và độ bền cao.
- Quy trình vệ sinh và vô trùng: Lý tưởng cho các hệ thống cần tuân thủ tiêu chuẩn hygienic.
- Môi trường khắc nghiệt hoặc ăn mòn: Sử dụng dưới điều kiện aggressive environmental.
- Xử lý chất lỏng mài mòn: Phù hợp cho abrasive mediums, với thiết kế thân van robust và bề mặt tiếp xúc mịn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | 2/2-way diaphragm valve, điều khiển bên ngoài bằng khí nén (pneumatic piston actuator) |
| Thân van (valve body) | Nhựa: PVC, PP, PVDF (plastic body PV, PD, PP) |
| Màng ngăn (diaphragm) | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON®/EPDM (ER) |
| Kích thước màng ngăn | 65, 80, 100 mm |
| Kích cỡ danh nghĩa (Nominal size) | DN 65 – DN 100 (2½” – 4″) |
| Áp suất pilot tối đa | 6 bar |
| Nhiệt độ môi trường (medium) | EPDM: -10…+143 °C (steam sterilisation +150 °C/60 min) |
| PTFE variants: -10…+130/143 °C | |
| Nhiệt độ môi trường xung quanh | -10…+50 °C (standard, actuator PA) |
| Bề mặt tiếp xúc (surface quality) | Ra ≤ 0.38 µm…1.6 µm (tùy chọn electropolished) |
| Kết nối | Welded, Clamp, Flange (loose/fixed), tùy theo vật liệu |
| Chất điều khiển (control medium) | Không khí trung tính / Neutral gases |
| Tích hợp tự động hóa | TopControl (8692/8693/8694), SideCONTROL (8635/8792/8793), có thể retrofitted |
| Chống nổ (Explosion-proof) | Tùy chọn ATEX/IECEx cho zone 1/21 & 2/22 |
| Đặc điểm nổi bật | Hygienic, low dead space, high flow rate, robust plastic actuator (autoclavable PPS) |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng 2/2 chiều Type 2731
Nguyên lý hoạt động của Van màng 2/2 chiều Type 2731
-
- Khí nén (pilot air) được cấp vào bộ actuator (áp suất tối đa 6 bar).
- Piston di chuyển nhờ áp suất khí nén → Kéo hoặc ấn màng ngăn (diaphragm) lên/xuống.
- Khi màng ngăn được nâng lên → Van mở, cho phép chất lỏng/khí chảy qua với lưu lượng cao và không gian chết thấp.
- Khi màng ngăn được ấn xuống → Van đóng, màng ngăn ép chặt vào yên van, đảm bảo kín tuyệt đối, không rò rỉ.
Ưu điểm nổi bật
-
- Thiết kế hygienic & không gian chết thấp: Lưu lượng cao, dễ làm sạch, phù hợp quy trình vô trùng/thực phẩm/dược phẩm.
- Vỏ nhựa bền bỉ: Chịu môi trường khắc nghiệt, ăn mòn, autoclavable.
- Màng ngăn & thân van đa dạng: PVC/PP/PVDF, EPDM/PTFE/Advanced PTFE/GYLON®, bề mặt mịn Ra ≤ 0.38 µm.
- Điều khiển chính xác: Bộ positioner tích hợp, điều khiển tuyến tính, chỉ thị vị trí quang học chuẩn.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
