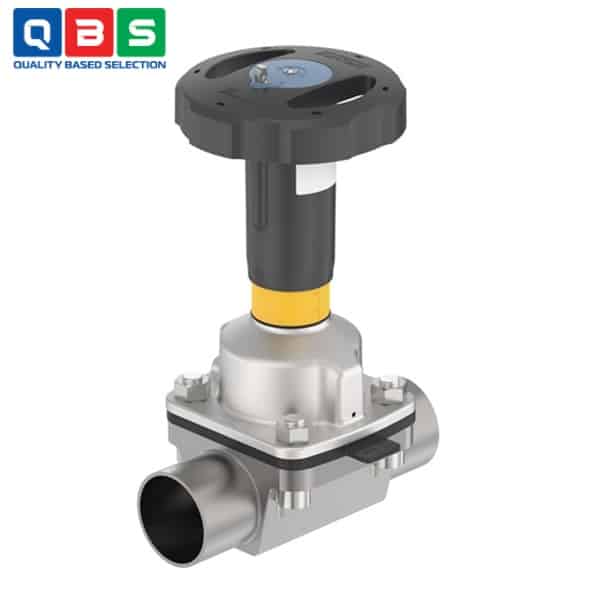

Van màng 2/2 chiều vận hành bằng tay Type 2973
| Tên sản phẩm | Van màng 2/2 chiều vận hành bằng tay |
| Model | 2973 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng 2-2 chiều vận hành bằng tay Type 2973 |
Mô tả
Van màng 2/2 chiều vận hành bằng tay Type 2973 bao gồm một bộ truyền động vận hành bằng tay, một màng ngăn và một thân van hai chiều. Bộ truyền động bằng tay với tay quay bằng nhựa đảm bảo sử dụng được trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van được tối ưu hóa lưu lượng với không gian chết tối thiểu cho phép lưu lượng cao và phạm vi ứng dụng rộng. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp và tương thích với tất cả các van màng Bürkert khác. Có sẵn biến thể thiết bị chống cháy nổ ATEX/IECEx. Bộ truyền động bằng tay có chỉ báo vị trí trực quan với thang đo hành trình có thể tái tạo. Bộ truyền động cũng có giới hạn hành trình tối thiểu và tối đa có thể điều chỉnh và/hoặc khóa. Bộ truyền động bằng tay có thể được trang bị thêm cảm biến phản hồi vị trí.
Ứng dụng của Van màng 2/2 chiều vận hành bằng tay Type 2973
-
- Ngành thực phẩm & đồ uống: Đóng/mở và điều tiết lưu chất vệ sinh (nước, sữa, bia, nước giải khát…).
- Ngành dược phẩm & công nghệ sinh học: Dùng cho môi chất tinh khiết, vô trùng, quy trình CIP/SIP.
- Ngành hóa chất: Kiểm soát các chất lỏng/khí ăn mòn, độc hại hoặc mài mòn.
- Hệ thống xử lý nước & nước thải: Đóng/mở dòng nước, hóa chất xử lý.
- Công nghiệp mỹ phẩm: Kiểm soát nguyên liệu lỏng yêu cầu độ sạch cao.
- Ứng dụng phòng nổ (ATEX/IECEx): Lắp đặt trong môi trường dễ cháy nổ.
- Hệ thống đường ống cần vận hành thủ công: Nơi không yêu cầu điều khiển tự động nhưng cần độ tin cậy cao.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | Van màng 2/2 chiều, vận hành bằng tay |
| Hãng | Bürkert |
| Kích thước danh nghĩa (DN) | DN 08 … DN 65 (¼” … 2½”) |
| Cơ cấu vận hành | Tay quay (manual actuator) |
| Vật liệu thân van | Inox 316L (rèn, ống, đúc), nhựa PVC-U, PVC-C, PP, PVDF |
| Vật liệu màng | EPDM, PTFE/EPDM, Advanced PTFE/EPDM, GYLON®/EPDM |
| Áp suất làm việc tối đa | ≤ 10 bar |
| Nhiệt độ môi chất | −10 … +130 °C (tùy vật liệu màng, có thể SIP đến ~150 °C) |
| Kiểu kết nối | Hàn, clamp, ren, mặt bích |
| Độ nhẵn bề mặt | Ra ≤ 0.38 µm … ≤ 1.6 µm (tùy phiên bản, có electropolish) |
| Môi chất sử dụng | Khí và chất lỏng trung tính, tinh khiết, vô trùng, ăn mòn |
| Chỉ thị vị trí | Có thang chỉ thị hành trình |
| Giới hạn hành trình | Điều chỉnh min/max, có khóa |
| Tiêu chuẩn vệ sinh | FDA, USP Class VI, EC 1935/2004 |
| Tùy chọn chống nổ | ATEX / IECEx (tùy phiên bản) |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng 2/2 chiều vận hành bằng tay Type 2973
Nguyên lý hoạt động của Van màng 2/2 chiều vận hành bằng tay Type 2973
-
- Vận hành bằng tay quay: Xoay tay vặn → trục van di chuyển lên/xuống.
- Màng van biến dạng: Trục ép hoặc nhả màng van đàn hồi.
- Đóng van: Màng ép sát vào thân van → chặn hoàn toàn dòng lưu chất.
- Mở van: Màng nâng lên khỏi ghế van → lưu chất chảy qua.
- Điều chỉnh hành trình: Có thể giới hạn hành trình min/max để kiểm soát lưu lượng.
- Cách ly lưu chất: Lưu chất chỉ tiếp xúc với thân và màng → bảo vệ cơ cấu truyền động.
Ưu điểm nổi bật
-
- Kết cấu vệ sinh cao: Bề mặt nhẵn, ít vùng chết, phù hợp CIP/SIP.
- Cách ly hoàn toàn lưu chất: Môi chất không tiếp xúc cơ cấu truyền động.
- Phù hợp môi chất khó: Dùng tốt cho lưu chất ăn mòn, mài mòn, tinh khiết.
- Vận hành đơn giản, tin cậy: Điều khiển bằng tay, ít hỏng hóc.
