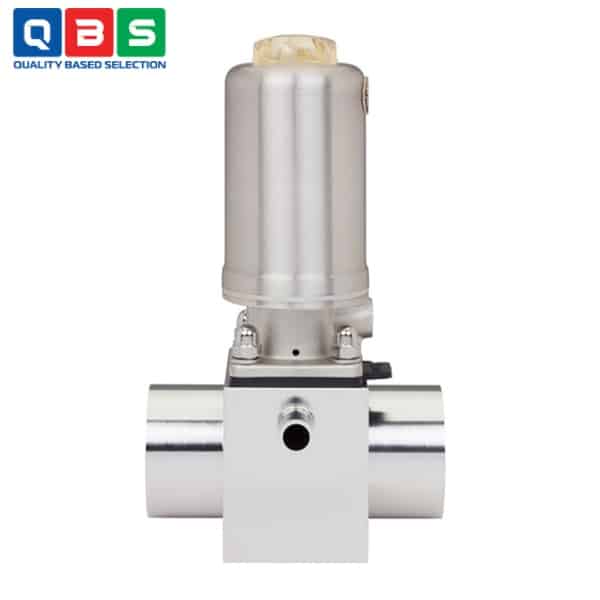

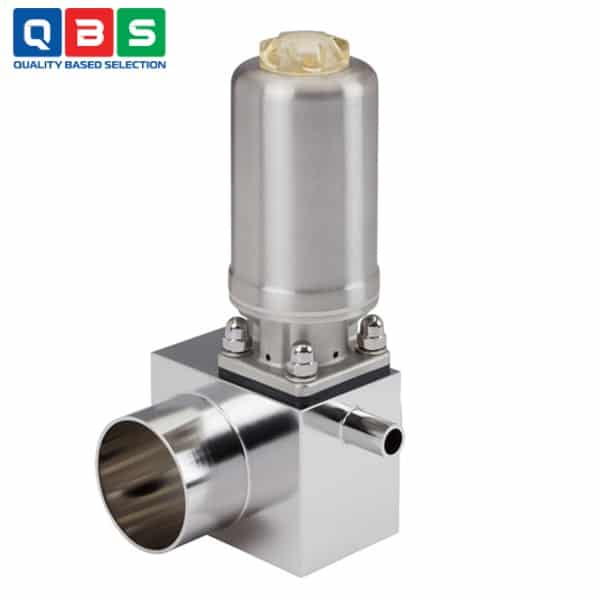

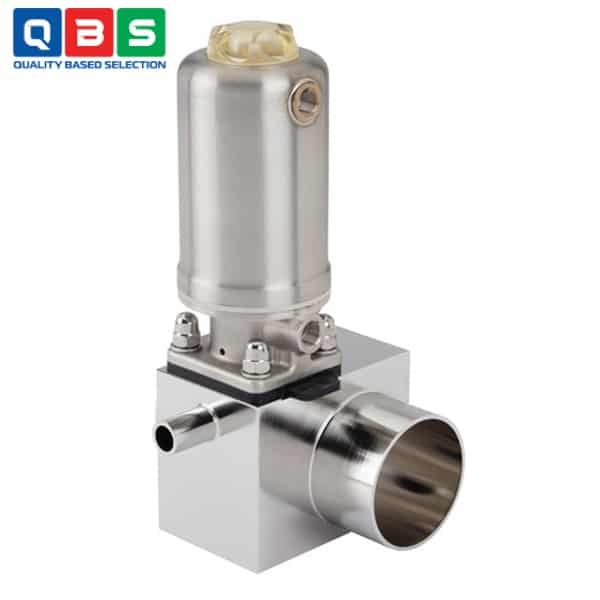

Van màng chữ T Type 2064
| Tên sản phẩm | Van màng chữ T |
| Model | 2064 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng chữ T Type 2064 |
Mô tả
Van màng chữ T Type 2064 bao gồm một bộ truyền động piston bằng thép không gỉ vận hành bằng khí nén, một màng ngăn và một thân van chữ T. Bộ truyền động đã được kiểm chứng và bền bỉ với vỏ bằng thép không gỉ đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và phạm vi ứng dụng rộng rãi. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp, với vỏ thép không gỉ lớn, khả năng chịu nhiệt cao và gioăng kín không có khe hở. Việc tích hợp các bộ phận tự động hóa loại 8697 có thể thực hiện được ở tất cả các cấp cấu hình (có thể được trang bị thêm). Bộ truyền động được trang bị bộ chỉ thị vị trí quang học tích hợp theo tiêu chuẩn.
Ứng dụng của Van màng chữ T Type 2064
-
- Ứng dụng trong môi trường vệ sinh: Được sử dụng cho các quy trình yêu cầu vệ sinh cao, như sản xuất thực phẩm và đồ uống.
- Xử lý môi trường khắc nghiệt hoặc ăn mòn: Phù hợp với các chất lỏng hoặc khí trung tính, ăn mòn, mài mòn hoặc hung hăng.
- Ứng dụng trong ngành thực phẩm và đồ uống: Đảm bảo an toàn tiếp xúc với thực phẩm, dùng cho quy trình xử lý chất lỏng tinh sạch hoặc vô trùng.
- Ứng dụng trong công nghệ sinh học: Màng chắn được kiểm tra và chứng minh hiệu quả trong các quy trình sinh học.
- Ứng dụng trong ngành dược phẩm: Hỗ trợ các quy trình dược phẩm dưới điều kiện khó khăn, với thiết kế autoclavable.
- Ứng dụng trong ngành mỹ phẩm: Được sử dụng trong sản xuất mỹ phẩm, nơi yêu cầu độ tinh sạch cao và khả năng chống ô nhiễm.
- Ứng dụng trong môi trường dễ nổ: Phù hợp cho các khu vực nguy hiểm liên quan đến khí dễ cháy hoặc bụi.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Loại van | Van màng chữ T (T-diaphragm), điều khiển khí nén bên ngoài, actuator piston thép không gỉ |
| Chức năng điều khiển | CF A: Normally Closed (đóng lò xo) |
| CF B: Normally Open (mở lò xo) | |
| CF I: Double Acting (hai bên khí nén) | |
| Vật liệu thân van | Thép không gỉ 1.4435 (316L) theo DIN/EN/ASME BPE |
| Vật liệu màng chắn | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON®/EPDM (ER) |
| Kích cỡ màng / DN | DN 8…DN 100 (diaphragm size 8…50) |
| Bề mặt tiếp xúc (Ra) | ≤ 0.38 µm (điện phân bóng, tùy chọn) … ≤ 1.6 µm (cơ học/điện phân) |
| Nhiệt độ môi chất | EPDM: -10…+143 °C (hơi 150 °C/60 min) |
| PTFE/EPDM: -10…+130…143 °C (hơi 140-150 °C) | |
| GYLON®: -5…+130 °C (hơi 140 °C) | |
| Áp suất pilot tối đa | CF A: 10.5 bar (7.5 bar cho size 130) CF B/CF I: Tham khảo datasheet |
| Cổng pilot | G ½” |
| Môi chất | Khí/lỏng trung tính, tinh khiết, vô trùng, ăn mòn, mài mòn (xem resistApp) |
| Kết nối | Welded: DIN/EN ISO 1127, DIN 11850/11866, ASME BPE Clamp: DIN 32676, ASME BPE |
| Nhiệt độ môi trường | 0…+60 °C, autoclavable |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng chữ T Type 2064
Nguyên lý hoạt động của Van màng chữ T Type 2064
-
- CF A (Normally Closed): Bình thường đóng (do lực lò xo ép màng chắn xuống ghế van). Khi cấp khí nén vào bộ truyền động → piston đẩy màng lên → van mở.
- CF B (Normally Open): Bình thường mở (lực lò xo giữ màng lên). Khi cấp khí nén → piston đẩy màng xuống → van đóng.
- CF I (Double Acting): Không có lò xo, vị trí mở/đóng phụ thuộc hoàn toàn vào áp suất khí nén cấp vào hai phía piston (một bên mở, bên kia đóng).
Ưu điểm nổi bật
-
- Vệ sinh cực cao: Không gian chết rất thấp, bề mặt tiếp xúc Ra ≤ 0.38 µm, dễ khử trùng hơi nước 150 °C.
- Chịu môi trường khắc nghiệt: Vỏ actuator thép không gỉ hoàn toàn, chịu ăn mòn, nhiệt độ cao, điều kiện агрессив.
- Lưu lượng tối ưu: Thân van chữ T flow-efficient, lưu lượng cao.
- Đa dạng vật liệu & kết nối: Thân van, màng chắn, mọi kích cỡ kết nối phổ biến.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
