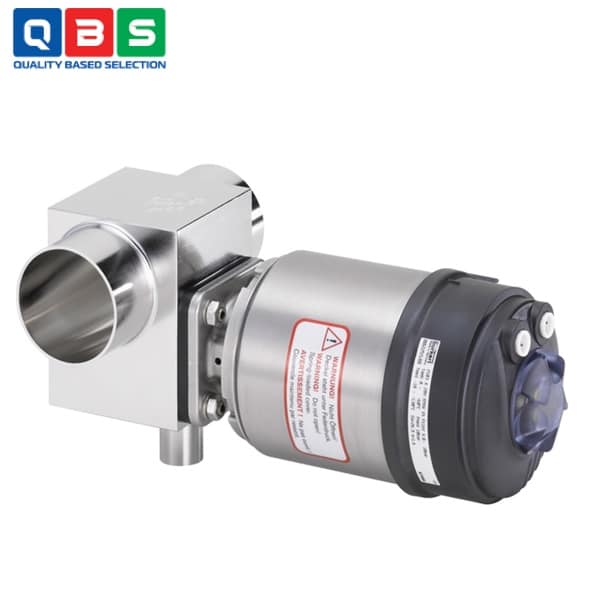

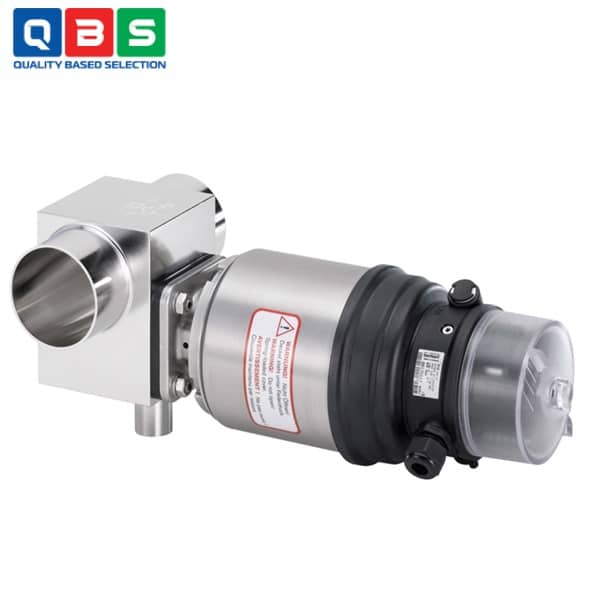

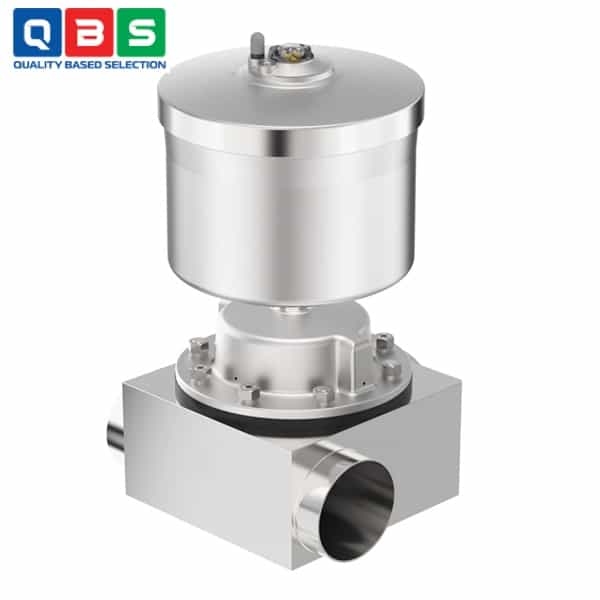

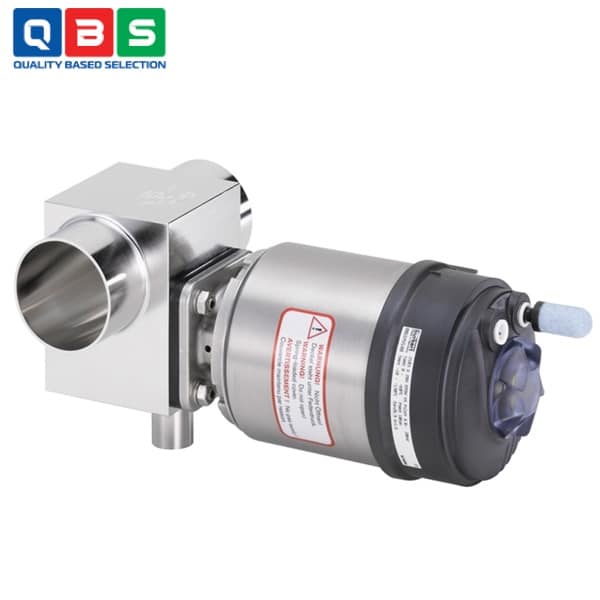

Van màng chữ T Type 2104
| Tên sản phẩm | Van màng chữ T |
| Model | 2104 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng chữ T Type 2104 |
Mô tả
Van màng chữ T Type 2104 bao gồm một bộ truyền động piston vận hành bằng khí nén, một màng ngăn và một thân van chữ T. Bộ truyền động mạnh mẽ và đã được kiểm chứng với vỏ bằng thép không gỉ đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và nhiều ứng dụng khác nhau. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp với vỏ thép không gỉ lớn và các gioăng kín không có khe hở. Việc tích hợp các bộ phận tự động hóa loại ELEMENT có thể thực hiện được ở tất cả các cấp cấu hình (có thể được trang bị thêm); giao diện fieldbus cũng có thể được tích hợp.
Ứng dụng của Van màng chữ T Type 2104
-
- Công nghiệp thực phẩm và đồ uống: Đảm bảo tuân thủ các tiêu chuẩn an toàn thực phẩm khi xử lý chất lỏng tinh khiết hoặc vô trùng.
- Ngành dược phẩm và công nghệ sinh học: Kiểm soát các chất lỏng vô trùng và siêu tinh khiết trong sản xuất thuốc, xử lý sinh học hoặc môi trường phòng sạch.
- Xử lý hóa chất: Có khả năng xử lý các môi trường ăn mòn, mài mòn hoặc mạnh trong điều kiện môi trường khắc nghiệt.
- Nước siêu tinh khiết và sản xuất chất bán dẫn: Hỗ trợ kiểm soát dòng chảy của chất lỏng tinh khiết cao với không gian chết thấp để ngăn ngừa ô nhiễm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Kích thước danh nghĩa (DN) | 6 – 100 (½” – 4″) |
| Thân van | Inox 1.4435 / 316L (ASME BPE) |
| Màng van | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON®+EPDM (ER) |
| Actuator | DN 8-65: Inox 1.4561; DN 65-100: Inox 1.4308 |
| Áp suất khí điều khiển max | 10 bar (7 bar với actuator lớn) |
| Áp suất chất trung bình | Tùy actuator và DN (xem bảng áp suất trang 15 catalog) |
| Nhiệt độ chất | -10…+143°C (tùy màng); khử trùng hơi lên +150°C/60 phút |
| Bề mặt tiếp xúc chất | Ra ≤ 0.38 µm (electropolished) / Ra ≤ 0.5 µm (mechanically polished) |
| Kết nối | Welded (ISO/DIN/ASME), Clamp (DIN 32676 / ASME BPE) |
| Chức năng điều khiển | CF A (thường đóng), CF B (thường mở), CF I (tác động kép) |
| Độ bảo vệ | IP65/67 & NEMA 4X |
| Chứng nhận vệ sinh | FDA, USP Class VI, 3-A, EC 1935/2004 |
| Chống nổ (tùy chọn) | ATEX/IECEx Zone 1/21 & 2/22 |
| Môi trường xung quanh | -10…+60°C (autoclavable) |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng chữ T Type 2104
Nguyên lý hoạt động của Van màng chữ T Type 2104
-
- Khí điều khiển (pilot air) được cấp vào cổng khí (thông qua push-in connector Ø6mm hoặc ren G1/8″) với áp suất tối đa 10 bar (7 bar với actuator lớn).
- Áp suất khí đẩy piston di chuyển, nén hoặc nhả lò xo.
- Chuyển động của piston truyền qua trục đẩy làm màng van biến dạng (cong lên hoặc xuống), thay đổi trạng thái van:
- Mở/đóng dòng chảy chính.
- Chuyển hướng dòng trong thân chữ T.
Ưu điểm nổi bật
-
- Vệ sinh cao (Ra ≤ 0.38 µm, FDA/USP/3-A/EC 1935/2004).
- Bền bỉ, chịu hóa chất & môi trường khắc nghiệt (vỏ inox).
- Dòng chảy tối ưu, dead space nhỏ, lưu lượng cao.
- Thiết kế compact, autoclavable, dễ vệ sinh.
