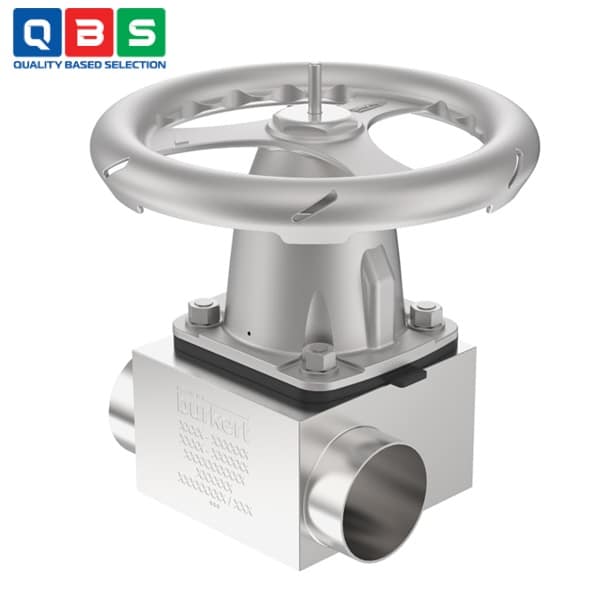

Van màng chữ T vận hành bằng tay Type 3234
| Tên sản phẩm | Van màng chữ T vận hành bằng tay |
| Model | 3234 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng chữ T vận hành bằng tay Type 3234 |
Mô tả
Van màng chữ T vận hành bằng tay Type 3234 bao gồm một bộ truyền động điều khiển bằng tay, một màng ngăn và một thân van chữ T. Bộ truyền động bằng tay, tùy chọn với tay quay bằng nhựa hoặc thép không gỉ, đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng chết cho phép tốc độ dòng chảy cao và phạm vi sử dụng rộng rãi. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp và tương thích với tất cả các van màng Bürkert khác. Có sẵn biến thể thiết bị chống cháy nổ ATEX/IECEx. Nắp màng ngăn và tay quay có thể tùy chọn bằng nhựa hoặc thép không gỉ và được trang bị bộ chỉ thị vị trí quang học tích hợp.
Ứng dụng của Van màng chữ T vận hành bằng tay Type 3234
-
- Ngành thực phẩm và đồ uống: Sử dụng cho các quy trình xử lý chất lỏng vệ sinh.
- Công nghệ sinh học: Áp dụng trong các quá trình sinh học yêu cầu độ tinh khiết cao và vô trùng.
- Ngành dược phẩm: Dùng để kiểm soát chất lỏng siêu tinh khiết, vô trùng trong sản xuất thuốc
- Ngành mỹ phẩm: Phù hợp cho các quy trình sản xuất yêu cầu vệ sinh cao và chống ô nhiễm, xử lý chất lỏng nhạy cảm.
- Xử lý lưu chất ăn mòn hoặc mài mòn: Sử dụng trong môi trường hóa chất khắc nghiệt.
- Kiểm soát lưu chất ô nhiễm hoặc nhiễm bẩn: Áp dụng trong các hệ thống cần kiểm soát chặt chẽ để tránh lan truyền ô nhiễm.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Kích thước danh nghĩa (DN) | DN 6 – DN 100 (½” – 4″) |
| Vật liệu thân van | Inox 1.4435 / 316L (theo DIN EN 10088, ASTM A479, ASME BPE) |
| Vật liệu màng chắn | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON® + EPDM (ER) |
| Vật liệu actuator (bonnet/tay quay) | PPS/PPS hoặc Inox/Inox (tùy kích thước diaphragm 8-100) |
| Nhiệt độ môi chất | -10…+143°C (tùy màng); tiệt trùng hơi nước lên đến +150°C (60 phút) |
| Nhiệt độ môi trường | 0…+140°C (tùy vật liệu, ngắn hạn +150°C) |
| Bề mặt ướt | Ra ≤ 0.38 µm (electropolished) hoặc Ra ≤ 0.5–1.6 µm (mechanically polished) |
| Áp suất môi chất | Tùy cấu hình (xem chi tiết trang 12 catalog) |
| Kết nối | Hàn (welded): DIN EN ISO 1127, DIN 11850, ASME BPE |
| Clamp: DIN 32676 series A/B, ASME BPE | |
| Tính năng nổi bật | Không gian chết thấp, lưu lượng cao, autoclavable, chỉ thị vị trí quang học, tùy chọn khóa/giới hạn hành trình/sensor |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng chữ T vận hành bằng tay Type 3234
Nguyên lý hoạt động của Van màng chữ T vận hành bằng tay Type 3234
Van hoạt động thủ công bằng tay quay (handwheel):
-
- Mở van: Xoay tay quay theo chiều kim đồng hồ hoặc ngược lại (tùy thiết kế) để truyền lực qua trục spindle, nâng compressor lên, làm màng chắn (diaphragm) rời khỏi weir (ngưỡng chắn) trong thân van chữ T → cho phép lưu chất chảy qua với lưu lượng cao và không gian chết thấp.
- Đóng van: Xoay ngược lại để hạ compressor xuống, ép màng chắn đàn hồi áp sát vào weir → tạo kín tuyệt đối, cắt dòng chảy mà không tiếp xúc trực tiếp giữa bộ phận vận hành và lưu chất (đảm bảo vệ sinh, chống ăn mòn).
Ưu điểm nổi bật
-
- Vệ sinh cao: Giảm nguy cơ tích tụ vi khuẩn, dễ CIP/SIP.
- Lưu lượng lớn: Lưu lượng cao, đa dạng ứng dụng.
- Chịu môi trường khắc nghiệt: Chịu nhiệt cao phù hợp môi trường ăn mòn/aggressive.
- Đa dạng vật liệu: Chịu hóa chất, nhiệt độ rộng (-10…+143°C), tiệt trùng hơi nước.
