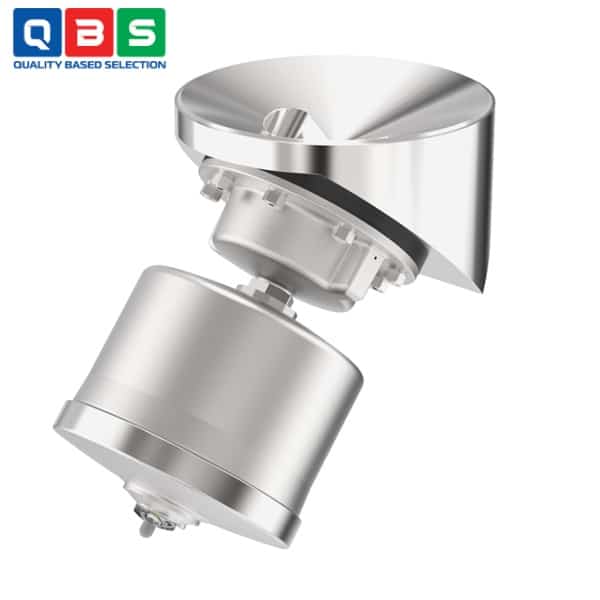

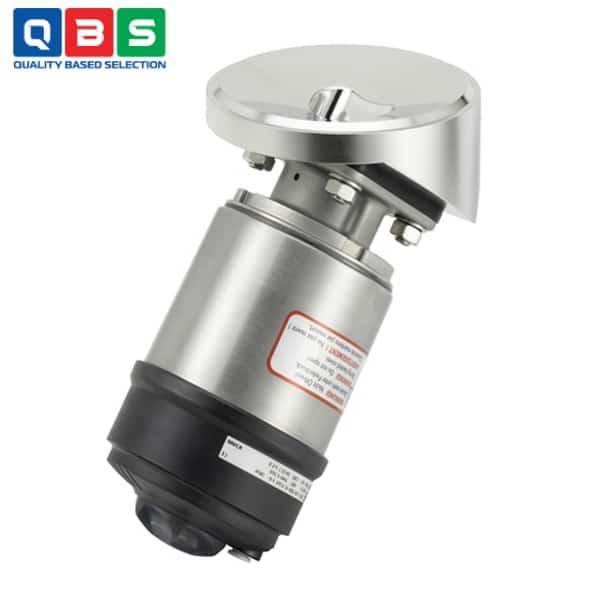

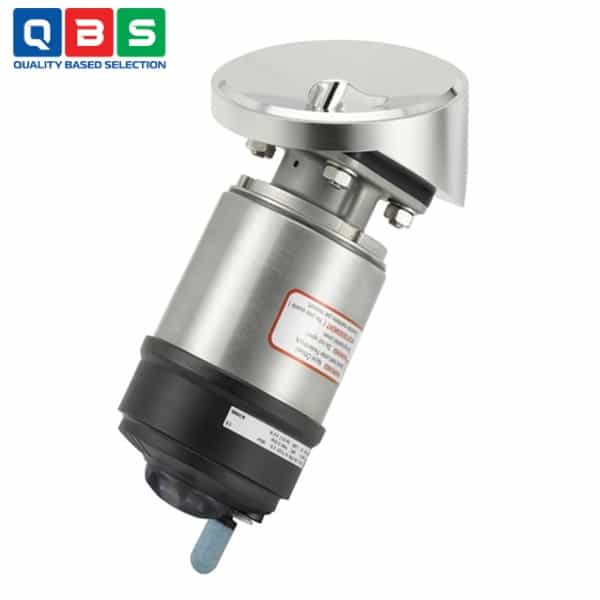

Van màng đáy bồn chứa Type 2105
| Tên sản phẩm | Van màng đáy bồn chứa |
| Model | 2105 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng đáy bồn chứa Type 2105 |
Mô tả
Van màng đáy bồn chứa Type 2105 bao gồm một bộ truyền động piston vận hành bằng khí nén, một màng ngăn và một thân van đáy bể. Bộ truyền động đã được kiểm chứng và bền bỉ với vỏ bằng thép không gỉ đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và phạm vi sử dụng rộng rãi. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp với vỏ thép không gỉ lớn và các gioăng kín không có khe hở. Việc tích hợp các bộ phận tự động hóa loại ELEMENT có thể thực hiện được ở tất cả các cấp cấu hình (có thể được trang bị thêm); giao diện fieldbus cũng có thể được tích hợp.
Ứng dụng của Van màng đáy bồn chứa Type 2105
-
- Môi trường vệ sinh và khắc nghiệt: Được sử dụng trong điều kiện vệ sinh cao (hygienic) hoặc môi trường khắc nghiệt.
- Xử lý chất trung tính và tinh khiết: Kiểm soát dòng chảy của khí và chất lỏng trung tính, tinh khiết cao, vô trùng, ăn mòn hoặc mài mòn.
- Ngành thực phẩm và đồ uống: Áp dụng trong sản xuất thực phẩm, đồ uống, tuân thủ tiêu chuẩn 3-A Sanitary Standards.
- Ngành dược phẩm và sinh học: Sử dụng trong quy trình dược phẩm, sinh học đòi hỏi vô trùng, tuân thủ USP Class VI và FDA cho màng chắn.
- Xả đáy bồn chứa: Lắp đặt ở đáy bồn để xả hoặc lấy mẫu chất lỏng với không gian chết nhỏ.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị/Chi tiết |
| Kích thước danh nghĩa (DN) | DN 06 – DN 100 (½” – 4″) |
| Vật liệu thân van | Thép không gỉ 1.4435 / BN2 (316L) – ASME BPE |
| Vật liệu màng chắn | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON® + EPDM (ER) |
| Vật liệu actuator | DN 8-65: PPS + vỏ inox 1.4561 (316Ti); DN 65-100: Inox 1.4308 |
| Áp suất khí điều khiển max | 10 bar (7 bar với actuator size 130 & 225) |
| Nhiệt độ môi chất | -10…+143 °C (tùy màng); khử trùng hơi lên +150 °C (60 phút) |
| Bề mặt tiếp xúc môi chất | Ra ≤ 0.38 µm (electropolished) hoặc Ra ≤ 0.5 µm (mechanically polished) |
| Kết nối | Welded (ISO 1127, DIN 11850, ASME BPE); Clamp (DIN 32676, ASME BPE) |
| Chế độ điều khiển | CF A (Normally Closed), CF B (Normally Open), CF I (Double Acting) |
| Bảo vệ | IP65/67, NEMA Type 4X |
| Chứng nhận vệ sinh | FDA, USP Class VI, 3-A, EC 1935/2004 |
| Chống nổ (tùy chọn) | ATEX/IECEx Zone 1/21 & 2/22 |
| Nhiệt độ môi trường | -10…+60 °C (autoclavable) |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng đáy bồn chứa Type 2105
Nguyên lý hoạt động của Van màng đáy bồn chứa Type 2105
-
- Bộ truyền động piston nhận áp suất khí điều khiển (pilot air, tối đa 10 bar) đẩy piston di chuyển.
- Piston tác động lên màng chắn (diaphragm), làm màng biến dạng để mở hoặc đóng lối đi chất lưu ở thân van đáy bồn.
- Thiết kế không gian chết nhỏ, màng chắn cách ly hoàn toàn chất lưu với bộ truyền động, đảm bảo vệ sinh và chống ăn mòn.
Ưu điểm nổi bật
-
- Thiết kế vệ sinh cao: Không gian chết nhỏ, bề mặt ướt mịn Ra ≤ 0.38 µm (có electropolished), dễ CIP/SIP và autoclavable.
- Bền bỉ trong môi trường khắc nghiệt: Vỏ actuator thép không gỉ, kháng hóa chất cao, phù hợp môi trường vệ sinh hoặc aggressive.
- Dòng chảy tối ưu: Thân van flow-efficient, lưu lượng cao, đa dạng kích thước và kết nối (welded/clamp).
- Vật liệu linh hoạt: Thân van và màng chắn đa dạng (EPDM, PTFE/EPDM, GYLON®…), tuân thủ FDA, USP, 3-A, EC 1935/2004.
