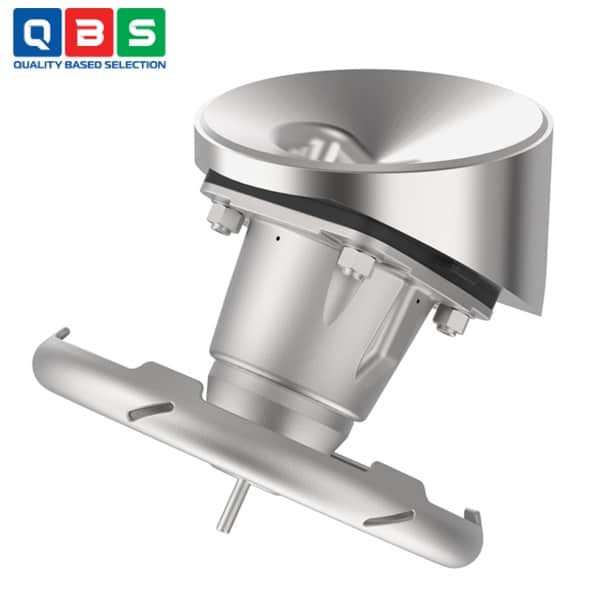

Van màng đáy bồn vận hành bằng tay Type 3235
| Tên sản phẩm | Van màng đáy bồn vận hành bằng tay |
| Model | 3235 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng đáy bồn vận hành bằng tay Type 3235 |
Mô tả
Van màng đáy bồn vận hành bằng tay Type 3235 bao gồm một bộ truyền động điều khiển bằng tay, một màng ngăn và một thân van đáy bồn. Bộ truyền động bằng tay, tùy chọn với tay quay bằng nhựa hoặc thép không gỉ, đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và phạm vi sử dụng rộng rãi. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp và tương thích với tất cả các van màng Bürkert khác. Có sẵn biến thể thiết bị chống cháy nổ ATEX/IECEx. Nắp màng ngăn và tay quay có thể tùy chọn bằng nhựa hoặc thép không gỉ và được trang bị bộ chỉ thị vị trí quang học tích hợp. Bộ truyền động bằng tay có thể được trang bị tùy chọn bộ giới hạn hành trình, cảm biến phản hồi vị trí và chức năng khóa.
Ứng dụng của Van màng đáy bồn vận hành bằng tay Type 3235
-
- Xử lý lưu chất tinh khiết cao, trung tính hoặc khí: Phù hợp cho khí và chất lỏng trung tính, tinh khiết cao, đảm bảo dòng chảy lớn và ít không gian chết.
- Ngành thực phẩm và đồ uống: Phù hợp cho sản xuất thực phẩm, đồ uống yêu cầu vệ sinh cao.
- Ngành dược phẩm: Áp dụng trong quy trình sản xuất thuốc, đảm bảo độ tinh khiết và an toàn cho các ứng dụng dược phẩm.
- Công nghệ sinh học: Sử dụng trong các hệ thống sinh học, nơi cần màng chắn chính xác và vật liệu đã được kiểm tra cho yêu cầu vệ sinh và vô trùng.
- Ngành mỹ phẩm: Phù hợp cho sản xuất mỹ phẩm, với vật liệu màng chắn được thử nghiệm cho các ứng dụng đòi hỏi độ sạch và chống ô nhiễm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Kích cỡ danh nghĩa | DN 06 – DN 100 (¼” – 4″) |
| Vật liệu thân van | Thép không gỉ 1.4435 (316L) theo DIN / ASME BPE |
| Vật liệu màng chắn | EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), GYLON®/EPDM (ER) |
| Nhiệt độ lưu chất | -10…+143 °C (tùy màng, tối đa +150 °C tiệt trùng hơi 60 phút) |
| Áp suất lưu chất | Tùy kích cỡ và màng (xem chi tiết catalog) |
| Bề mặt tiếp xúc | Ra ≤ 0.38 µm (electropolished) hoặc Ra ≤ 0.5 µm (mechanically polished) |
| Kết nối | Hàn (DIN, ISO, ASME BPE) / Clamp (DIN 32676, ASME BPE) |
| Vật liệu bộ truyền động | Nhựa PPS hoặc Inox (tùy kích cỡ) |
| Nhiệt độ môi trường | -10…+140 °C (tùy vật liệu bộ truyền động) |
| Tiêu chuẩn vệ sinh | 3-A, FDA, USP Class VI, EC 1935/2004 |
| Chống nổ (tùy chọn) | ATEX/IECEx – Zone 1/21 & 2/22 |
| Đặc điểm nổi bật | Không gian chết cực nhỏ, dòng chảy lớn, autoclavable, chỉ thị vị trí quang học |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng đáy bồn vận hành bằng tay Type 3235
Nguyên lý hoạt động của Van màng đáy bồn vận hành bằng tay Type 3235
-
- Khi đóng van: Vặn tay cầm theo chiều kim đồng hồ → bộ truyền động đẩy màng chắn ép chặt xuống bề mặt ghế van → màng chắn niêm phong kín (hermetically seals), ngăn chặn hoàn toàn dòng chảy lưu chất.
- Khi mở van: Vặn tay cầm ngược chiều → bộ truyền động nâng màng chắn lên → tạo khoảng trống cho lưu chất chảy qua với đường kính lớn, ít cản trở (flow-efficient) và không gian chết tối thiểu.
Ưu điểm nổi bật
-
- Không gian chết cực nhỏ → xả sạch, vệ sinh tối ưu.
- Bề mặt tiếp xúc siêu mịn (Ra ≤ 0.38 µm, tùy chọn electropolished).
- Dòng chảy lớn, hiệu suất cao.
- Vận hành bằng tay dễ dàng, bền bỉ (plastic/inox, autoclavable).
