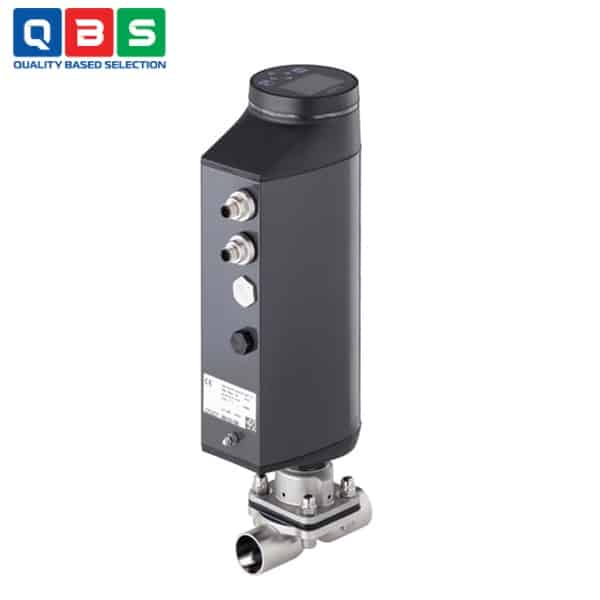

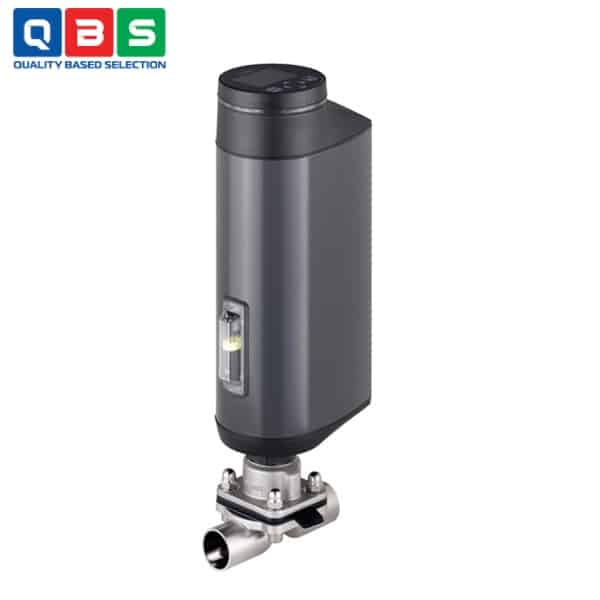

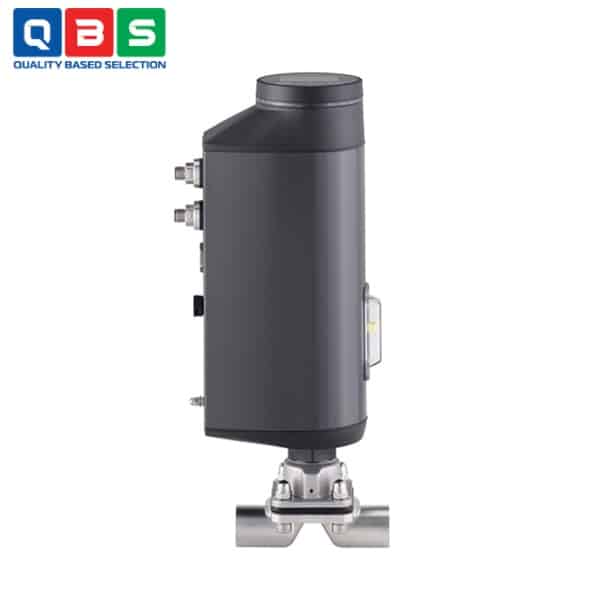

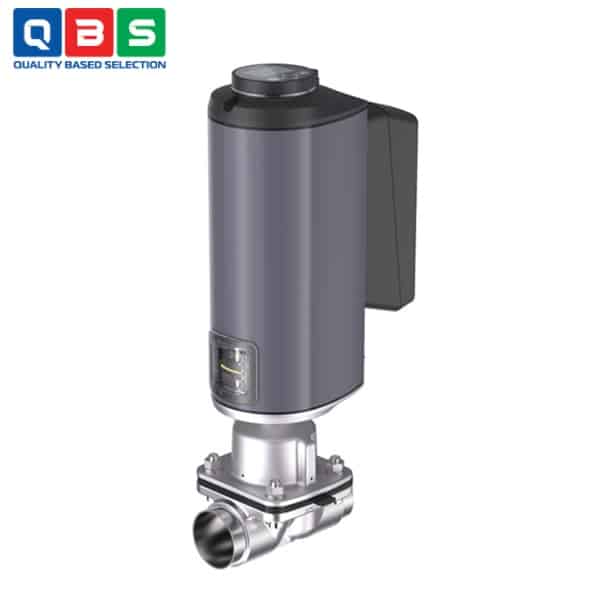

Van màng điều khiển điện động 2 chiều Type 3363
| Tên sản phẩm | Van màng điều khiển điện động 2 chiều |
| Model | 3363 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng điều khiển điện động 2 chiều Type 3363 |
Mô tả

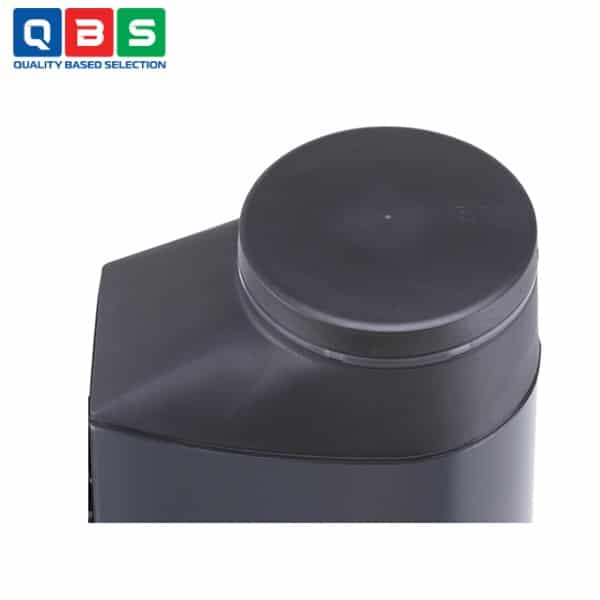

Van màng điều khiển điện động 2 chiều Type 3363 bao gồm một bộ truyền động tuyến tính điều khiển bằng điện (bộ định vị), một màng ngăn và một thân van hai chiều. Bộ truyền động điện với vít me bi đảm bảo hoạt động trong điều kiện môi trường vệ sinh hoặc khắc nghiệt. Thân van được tối ưu hóa lưu lượng với không gian chết tối thiểu cho phép giá trị lưu lượng cao và phạm vi ứng dụng rộng rãi. Thiết bị lưu trữ năng lượng tùy chọn đảm bảo vị trí an toàn trong trường hợp mất điện. Vị trí được hiển thị bằng vòng đèn LED 360°. Bộ truyền động có điều chỉnh lực truyền động để bảo vệ màng ngăn. Khả năng bảo vệ IP cao tương ứng IP65/IP67 đảm bảo khả năng chống bắn tóe đầy đủ.
Ứng dụng của Van màng điều khiển điện động 2 chiều Type 3363
-
- Thực phẩm và đồ uống (Food & Beverage): Sản xuất bia, sữa, nước giải khát, chế biến thực phẩm.
- Dược phẩm và sinh dược (Pharma & Biopharma): Quy trình sản xuất thuốc, vaccine, dung dịch vô trùng.
- Mỹ phẩm (Cosmetics): Sản xuất kem, lotion, sản phẩm chăm sóc cá nhân.
- Hóa chất ăn mòn hoặc môi trường khắc nghiệt: Nơi cần van chịu агрессивные điều kiện mà không dùng khí nén.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Kích thước màng | DN 8–100 (plastic: 15–100) |
| Đường kính danh nghĩa | DN 06–100 |
| Vật liệu thân van | Thép không gỉ rèn/đúc (1.4435/316L), Nhựa (PVC-U, PVC-C, PP, PVDF) |
| Vật liệu màng | EPDM, PTFE/EPDM, Advanced PTFE/EPDM, GYLON®/EPDM |
| Bề mặt tiếp xúc môi chất | Ra ≤ 0.38 µm (electropolished) đến Ra ≤ 1.6 µm |
| Lực truyền động | AG2: 2500 N; AG3: 11 500 N |
| Tốc độ di chuyển | AG2: 4 mm/s; AG3: 3 mm/s |
| Thời gian đóng | AG2: 1.5–4.5 s; AG3: 5.7–12.0 s |
| Độ chính xác vị trí | ± 0.4 % |
| Vị trí an toàn khi mất điện | Tùy chọn SAFEPOS (mở/đóng/tùy chỉnh); Không SAFEPOS: giữ vị trí cuối |
| Cấp bảo vệ | IP65/IP67 |
| Chứng nhận | ATEX (option), FDA/EU vệ sinh thực phẩm/dược phẩm |
| Điều khiển | Positioner hoặc Process controller, Fieldbus, Diagnostics |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng điều khiển điện động 2 chiều Type 3363
Nguyên lý hoạt động của Van màng điều khiển điện động 2 chiều Type 3363
-
- Bộ truyền động điện sử dụng motor DC không chổi than kết hợp hộp số hành tinh và vít bi để chuyển động quay thành chuyển động tuyến tính chính xác, nhanh (tốc độ lên đến 4 mm/s).
- Trục tuyến tính đẩy hoặc kéo màng van (diaphragm) xuống/up để mở/đóng hoặc điều chỉnh vị trí dòng chảy qua thân van 2 chiều.
- Mở van: Actuator nâng màng lên, cho phép chất lỏng chảy qua (không gian chết tối thiểu).
- Đóng van: Actuator ép màng xuống ghế van, kín tuyệt đối, cách ly môi chất.
- Có positioner tích hợp để kiểm soát vị trí chính xác (±0.4%), điều chỉnh lực ép để bảo vệ màng.
- Tùy chọn SAFEPOS: Pin dự phòng đưa van về vị trí an toàn khi mất điện.
Ưu điểm nổi bật
-
- Điều khiển chính xác cao: Positioner tích hợp, tốc độ di chuyển nhanh, lực ép điều chỉnh bảo vệ màng.
- An toàn khi mất điện: Tùy chọn SAFEPOS đưa van về vị trí an toàn (mở/đóng/tùy chỉnh).
- Vệ sinh vượt trội: Không gian chết tối thiểu, bề mặt tiếp xúc Ra ≤ 0.38 µm, phù hợp thực phẩm/dược phẩm.
- Không cần khí nén: Truyền động điện động, tiết kiệm năng lượng, diagnostics & fieldbus tích hợp.
- Đa dạng ứng dụng: DN 6-100, chịu môi trường khắc nghiệt, IP65/67, ATEX option.
