Van màng trợ lực servo 2/2 chiều Type 6281
| Tên sản phẩm | Van màng trợ lực servo 2/2 chiều |
| Model | 6281 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng trợ lực servo 2-2 chiều Type 6281 |
Mô tả

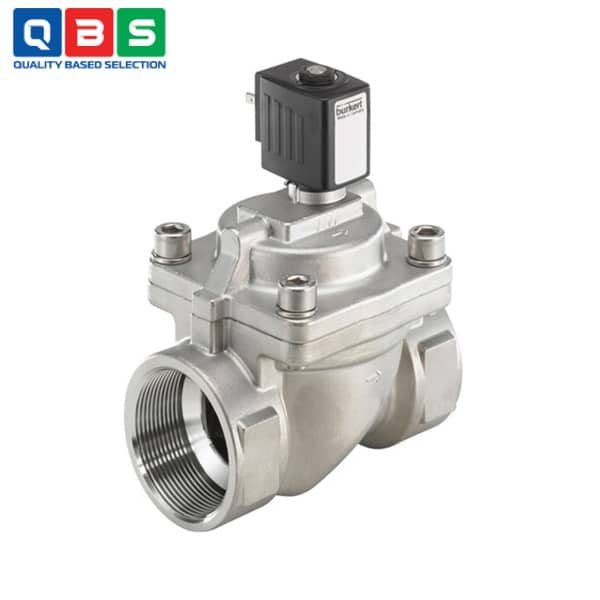

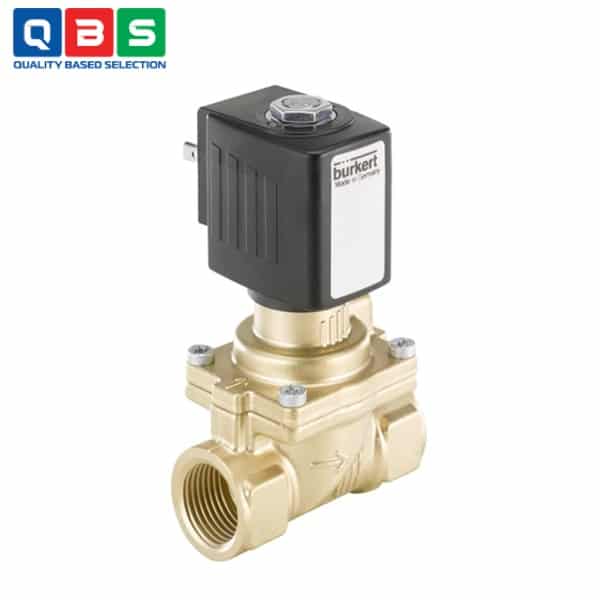

Van màng trợ lực servo 2/2 chiều Type 6281 là van màng trợ lực servo. Van luôn cần có áp suất chênh lệch tối thiểu để hoạt động. Có nhiều loại vật liệu màng và chức năng mạch khác nhau tùy thuộc vào ứng dụng thực tế. Thân van bằng đồng thau tiêu chuẩn đáp ứng các yêu cầu về nước uống của châu Âu. Đối với các thị trường khác, có sẵn loại đồng thau chống ăn mòn. Dòng sản phẩm này cũng bao gồm một biến thể với thân van bằng thép không gỉ. Để giảm tiêu thụ điện năng trong quá trình hoạt động, có sẵn các cuộn dây tích hợp mạch điện tử Kick-and-Drop (KD) với công nghệ cuộn dây kép. Van có thể được cung cấp với cơ chế vận hành bằng tay để dễ bảo trì và vận hành.
Ứng dụng của Van màng trợ lực servo 2/2 chiều Type 6281
-
- Hệ thống nước uống và xử lý nước: Dùng để đóng/mở, điều khiển dòng nước trong nhà máy xử lý nước, phân phối nước sạch.
- Hệ thống tưới tiêu và phun sương: Phù hợp cho nhà kính, cánh đồng, vườn cây, đảm bảo chênh lệch áp suất ổn định khi xả tự do.
- Bể bơi: Kiểm soát dòng nước, hóa chất (với vật liệu seal phù hợp như EPDM hoặc FKM).
- Hệ thống sưởi ấm và làm lạnh: Sử dụng cho nước, dung dịch làm lạnh hoặc khí trong hệ thống HVAC.
- Công nghệ chuồng vắt sữa: Phiên bản inox + coil epoxy chịu được môi trường khắc nghiệt (chất tẩy rửa, phân bò).
- Hệ thống khí nén và máy nén khí: Điều khiển khí nén, đặc biệt trong các ứng dụng công nghiệp cần van bền bỉ.
- Môi trường có nguy cơ nổ: Phiên bản ATEX/IECEx dùng trong khu vực nguy hiểm (Zone 1/21), hóa chất, khí dễ cháy.
Thông số kỹ thuật cơ bản
| Thông số chính | Giá trị tóm tắt |
| Loại van | Servo-assisted 2/2 chiều (NC/NO) |
| Kích thước | DN 10 → DN 50 (G 3/8″ → G 2″) |
| Áp suất chênh lệch min | ≥ 0.2 bar (bắt buộc) |
| Áp suất max | 16 bar |
| Thân van | Đồng (brass, chuẩn nước uống), inox (tùy chọn) |
| Màng/seal | NBR / EPDM / FKM |
| Nhiệt độ môi chất | NBR: -10…+80 °C |
| EPDM: -30…+90 °C | |
| FKM: 0…+90 °C | |
| Nhiệt độ môi trường | Max +55 °C (tiêu chuẩn) / +70–85 °C (KD coil) |
| Điện áp | 24 V DC/AC, 230 V AC/DC (±10%) |
| Tiêu thụ điện | Tiêu chuẩn ~8–20 W; KD coil tiết kiệm (kick & drop) |
| Thời gian chuyển mạch | Mở: 0.1–1.5 s; Đóng: 0.2–4 s (damped êm) |
| Chu kỳ | 100% liên tục |
| Bảo vệ | IP65 |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng trợ lực servo 2/2 chiều Type 6281
Nguyên lý hoạt động của Van màng trợ lực servo 2/2 chiều Type 6281
-
- Trạng thái đóng (thường đóng – CF A, normally closed):
- Cuộn coil không cấp điện → lò xo + áp suất môi chất đẩy lõi pilot đóng lỗ pilot.
- Áp suất môi chất đi qua lỗ nhỏ trên màng → tích tụ ở khoang trên màng → ép màng chính xuống, đóng kín cửa chính.
- Yêu cầu chênh lệch áp suất tối thiểu (thường 0.2 bar) để duy trì lực ép.
- Trạng thái mở:
- Cuộn coil cấp điện → lực từ trường hút lõi pilot lên → mở lỗ pilot.
- Áp suất ở khoang trên màng xả ra đầu ra (xuống thấp) → áp suất đầu vào đẩy màng chính lên (lực từ dưới lớn hơn từ trên).
- Dòng chảy chính mở lớn qua cửa chính.
- Khi ngắt điện → pilot đóng lại → áp suất khoang trên tăng → màng chính hạ xuống đóng van (thiết kế damped giúp đóng êm, giảm tiếng ồn).
- Trạng thái đóng (thường đóng – CF A, normally closed):
Ưu điểm nổi bật
-
- Tiết kiệm năng lượng cao: Công nghệ double coil Kick-and-Drop giảm đáng kể tiêu thụ điện khi duy trì trạng thái mở.
- Đóng êm, giảm tiếng ồn và chống water hammer: Thiết kế damped cho việc đóng van êm ái, giảm va đập thủy lực.
- Chống rung động tốt: Hệ thống coil vít trung tâm, chịu rung lắc mạnh, phù hợp môi trường công nghiệp khắc nghiệt.
- Lưu lượng lớn, kích thước nhỏ gọn: Servo-assisted lên đến DN 50 (2 inch), lưu lượng cao với kích thước lắp đặt ngắn.
- Đa dạng vật liệu & chứng nhận: Thân đồng đạt chuẩn nước uống Châu Âu, inox chống ăn mòn, seal NBR/EPDM/FKM; có phiên bản chống nổ ATEX/IECEx.
