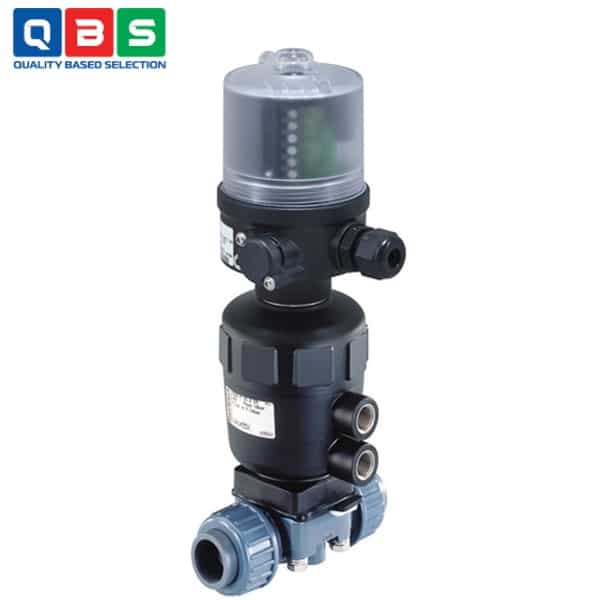

Van màng vận hành bằng khí nén CLASSIC Type 2030
| Tên sản phẩm | Van màng vận hành bằng khí nén CLASSIC |
| Model | 2030 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van màng vận hành bằng khí nén CLASSIC Type 2030-2031 |
Mô tả
Van màng vận hành bằng khí nén CLASSIC Type 2030 bao gồm một bộ truyền động piston vận hành bằng khí nén, một màng ngăn và một thân van hai chiều. Bộ truyền động đã được kiểm chứng và bền chắc với vỏ nhựa đảm bảo sử dụng trong điều kiện môi trường vệ sinh hoặc ăn mòn. Thân van hiệu quả về lưu lượng với ít khoảng trống chết cho phép tốc độ dòng chảy cao và phạm vi ứng dụng rộng rãi. Thân van và màng ngăn có sẵn trong tất cả các vật liệu và biến thể thông dụng. Bộ truyền động có thiết kế nhỏ gọn, có thể tiệt trùng bằng nồi hấp (biến thể PPS). Có thể tích hợp các bộ phận tự động hóa loại 8690/8697 ở tất cả các cấp cấu hình (có thể lắp đặt thêm). Có sẵn biến thể thiết bị chống cháy nổ ATEX / IECEx. Thân van bổ sung có sẵn tùy chọn bằng nhựa hoặc thép không gỉ.
Ứng dụng của Van màng vận hành bằng khí nén CLASSIC Type 2030
-
- Xử lý thực phẩm và đồ uống: Quy trình sản xuất đòi hỏi vệ sinh cao, như kiểm soát dòng chảy của chất lỏng tinh khiết hoặc vô trùng.
- Công nghệ sinh học: Xử lý môi trường sinh học, nơi cần tách biệt hermetic giữa chất lỏng và cơ chế vận hành để tránh ô nhiễm.
- Ngành dược phẩm: Kiểm soát các chất siêu tinh khiết, vô trùng hoặc ô nhiễm, phù hợp với tiêu chuẩn USP Class VI và thiết kế tự xả.
- Ngành hóa chất: Xử lý các chất ăn mòn, mài mòn hoặc tích cực, nhờ vỏ nhựa bền bỉ và khả năng chịu môi trường khắc nghiệt.
- Môi trường vệ sinh: Hệ thống yêu cầu tốc độ dòng chảy cao và không gian chết thấp, như sản xuất thực phẩm hoặc dược phẩm.
- Kiểm soát chất ô nhiễm: Điều khiển các chất bị ô nhiễm, siêu tinh khiết hoặc vô trùng trong quy trình công nghiệp.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Loại van | 2/2-way diaphragm valve, vận hành khí nén (pneumatic piston actuator) |
| Kích thước màng (Diaphragm size) | 8 – 100 (tương ứng DN 6 – DN 100) |
| Vật liệu thân van | Inox rèn (1.4435/316L), inox đúc, inox ống, nhựa (PVC-U, PVC-C, PP, PVDF) |
| Vật liệu màng | EPDM, PTFE/EPDM, Advanced PTFE/EPDM, GYLON®/EPDM |
| Vật liệu actuator | PPS (chịu nhiệt cao) hoặc PA (polyamide) |
| Áp suất khí điều khiển tối đa | 7 bar (actuator ≤125 mm PPS), 6 bar (actuator lớn PA) |
| Nhiệt độ môi chất | -10 °C đến +143 °C (tùy màng, có thể SIP đến +150 °C/60 phút) |
| Nhiệt độ môi trường | PPS: +5 °C đến +140 °C (tùy kích thước); PA: -10 °C đến +60 °C |
| Bề mặt ướt (Ra) | ≤ 0.38 µm (electropolished) đến ≤ 1.6 µm |
| Kiểu kết nối | Hàn (ISO/DIN/ASME BPE), clamp, ren, spigot, true union, flange |
| Chức năng điều khiển | Thường đóng (NC – CFA), có thể NO hoặc double-acting |
| Đặc tính nổi bật | Không gian chết thấp, lưu lượng cao, cách ly hermetic, autoclavable (PPS) |
Tham khảo Catalog chi tiết ở đây: Catalog Van màng vận hành bằng khí nén CLASSIC Type 2030
Nguyên lý hoạt động của Van màng vận hành bằng khí nén CLASSIC Type 2030
-
- Trạng thái đóng (không có khí điều khiển): Áp suất piston (hoặc lò xo) ép màng van xuống ghế van (weir/saddle trong thân van), tách biệt hoàn toàn dòng môi chất → van đóng, ngăn dòng chảy.
- Trạng thái mở (có khí điều khiển): Khí nén (pilot air, max 7 bar) đẩy piston lên, nâng màng van khỏi ghế van → dòng môi chất chảy qua với lưu lượng cao, không gian chết thấp.
Ưu điểm nổi bật
-
- Cách ly hermetic hoàn hảo: Màng van tách biệt tuyệt đối môi chất với bộ truyền động.
- Thiết kế vệ sinh cao: Không gian chết thấp, lưu lượng cao, bề mặt ướt mịn, dễ CIP/SIP.
- Bền bỉ trong môi trường khắc nghiệt: Vỏ actuator nhựa (PPS/PA) chịu nhiệt tốt (lên đến 140°C), chống ăn mòn.
- Linh hoạt đa dạng: Thân van & màng có nhiều vật liệu (inox, PVC, PVDF, EPDM, PTFE…), kích cỡ DN6-100.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
