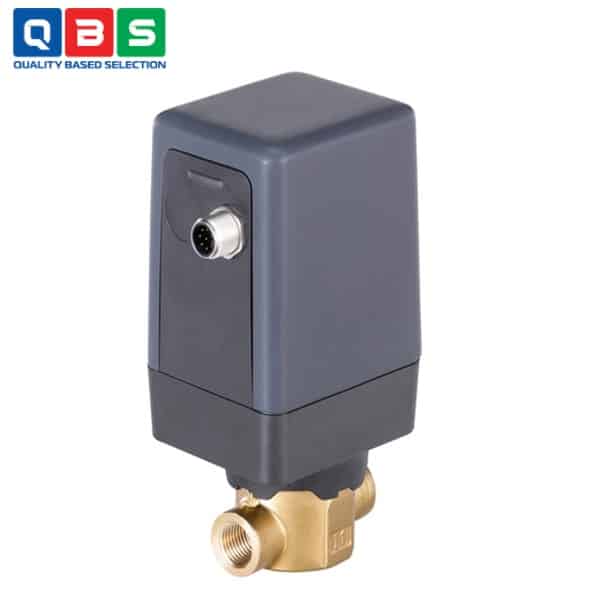

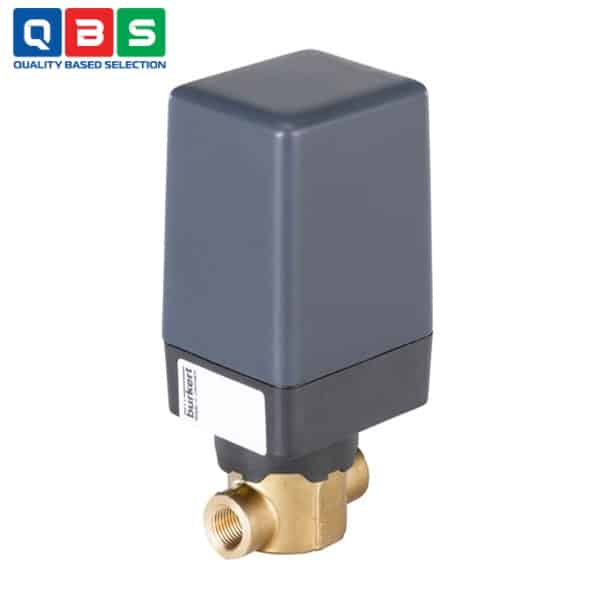

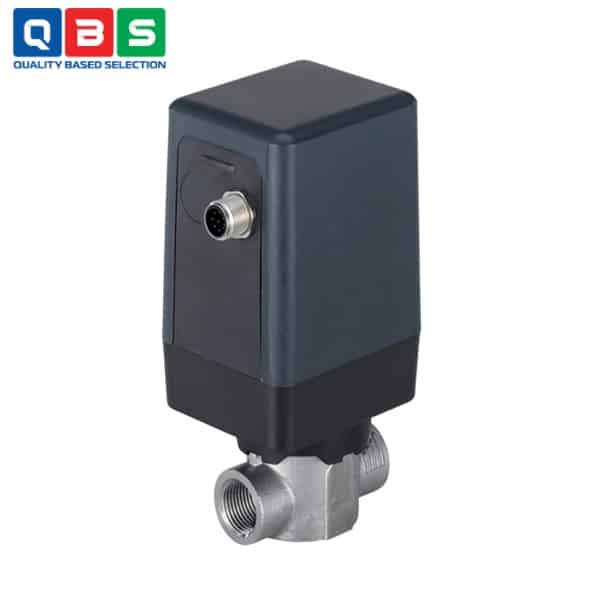

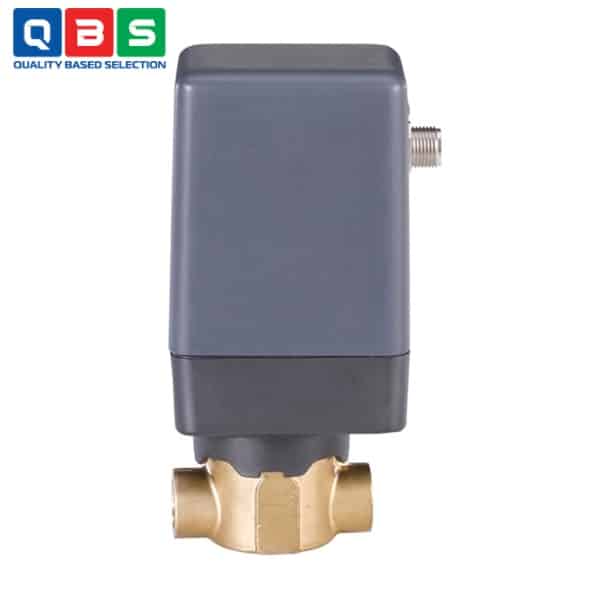

Van tỷ lệ 2/2 chiều Burkert Type 3280
| Tên sản phẩm | Van tỷ lệ 2/2 chiều Burkert |
| Model | 3280 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van tỷ lệ 2-2 chiều Burkert Type 3280 |
Mô tả
Van tỷ lệ 2/2 chiều Burkert Type 3280 thích hợp để định lượng chất lỏng và khí trong các vòng điều khiển kín hoặc hở. Van được dẫn động bởi một động cơ bước tuyến tính. Cụm điện tử tích hợp giúp đơn giản hóa việc tích hợp quy trình; không cần thêm các mô-đun truyền động bổ sung. Động cơ không cần năng lượng để duy trì độ mở van nhất định. Tính năng này có thể giảm đáng kể mức tiêu thụ năng lượng của nhà máy và do đó làm cho nhà máy hiệu quả hơn. Loại 3280 có sẵn dưới dạng van đóng/mở hoặc van tỷ lệ theo mặc định, dưới dạng biến thể tích hợp bộ định vị và dưới dạng biến thể tích hợp bộ điều khiển quy trình.
Ứng dụng của Van tỷ lệ 2/2 chiều Burkert Type 3280
-
- Xử lý nước & nước thải: Dosing hóa chất khử trùng, kiểm soát lưu lượng trong lọc màng, điều chỉnh pH hoặc oxy hóa.
- Thực phẩm & đồ uống: Dosing nguyên liệu, kiểm soát dòng trong CIP, phiên bản vệ sinh cao (FDA compatible).
- Dược phẩm & y tế: Định lượng chính xác trong quy trình sản xuất thuốc, kiểm soát khí/lỏng trong thiết bị y tế.
- Hóa chất & công nghiệp: Điều khiển khí nén, dosing axit/bazơ trung tính, hệ thống làm mát hoặc kiểm soát áp suất.
- Năng lượng & HVAC: Kiểm soát lưu lượng khí/lỏng trong hệ thống sưởi/lạnh, hoặc ứng dụng hydrogen.
- Phòng thí nghiệm & tự động hóa: Các quá trình cần độ chính xác cao, ít bảo trì, như dosing trong máy phân tích hoặc hệ thống pilot plant.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | Van globe tỷ lệ 2 chiều, động cơ bước tuyến tính |
| Đường kính danh nghĩa (DN) | 8…15 mm (NPS ¼…½) |
| Áp suất làm việc | 0…6 bar (chuẩn); lên đến 22 bar (biến thể cao áp) |
| Kvs | 0.03…1.9 m³/h |
| Môi trường | Khí và chất lỏng trung tính; độ nhớt max 600 mm²/s |
| Nhiệt độ môi trường | -30…+70 °C (EPDM); 0…+70 °C (FKM/NBR) |
| Nhiệt độ môi trường xung quanh | -10…+60 °C (derating tùy nhiệt độ) |
| Điện áp | 24 V DC ±10% |
| Công suất | <1 W (giữ vị trí); max 8-12 W (di chuyển) |
| Thời gian đóng | ~2.5 giây |
| Tỷ lệ điều chỉnh | 1:100 (±0.5% dead band) |
| Kết nối điện | M12 (5-pin hoặc 8-pin tùy biến thể) |
| Tín hiệu điều khiển | Analog (4-20mA, 0-10V), PWM, Digital input; Fieldbus (büS/CANopen tùy chọn) |
| Vật liệu thân van | Đồng hoặc thép không gỉ |
| Vật liệu seal | NBR, EPDM, FKM |
| Cấp bảo vệ | IP54 |
| Biến thể | ON/OFF, Proportional, Positioner, Process controller, Cao áp |
Tham khảo Catalog chi tiết ở đây: Catalog Van tỷ lệ 2/2 chiều Burkert Type 3280
Nguyên lý hoạt động của Van tỷ lệ 2/2 chiều Burkert Type 3280
Hoạt động theo nguyên lý động cơ bước tuyến tính (linear stepper motor) kết hợp điện tử tích hợp:
-
- Động cơ bước tuyến tính trực tiếp đẩy/truyền lực cơ học đến trục van (globe valve), mở/đóng hoặc điều chỉnh độ mở van một cách chính xác và liên tục.
- Tín hiệu điều khiển (analog: 4-20mA, 0-10V; digital input hoặc fieldbus) được điện tử tích hợp xử lý, chuyển thành số bước động cơ cần di chuyển để đạt vị trí mong muốn.
- Không tiêu thụ điện khi giữ vị trí: Sau khi đạt độ mở yêu cầu, động cơ dừng và giữ lực cơ học mà không cần dòng điện liên tục → tiết kiệm năng lượng lớn.
- Phản ứng nhanh: Thời gian đóng hoàn toàn khoảng 2.5 giây, tỷ lệ điều chỉnh rộng 1:100 (±0.5% dead band).
- Biến thể: Có phiên bản ON/OFF đơn giản, proportional (tỷ lệ), positioner (giữ vị trí chính xác), hoặc process controller (tích hợp PID điều khiển theo giá trị thực từ sensor ngoài).
Ưu điểm nổi bật
-
- Tiết kiệm năng lượng cực tốt: Không tiêu thụ điện khi giữ vị trí mở (chỉ <1W holding, max 8-12W khi di chuyển).
- Actuator không tiếp xúc môi trường: Không bị ướt, tăng tuổi thọ và an toàn.
- Tích hợp điện tử sẵn: Không cần module ngoài, dễ tích hợp control loop (có biến thể positioner/process controller).
- Áp suất cao: Biến thể chịu đến 22 bar.
