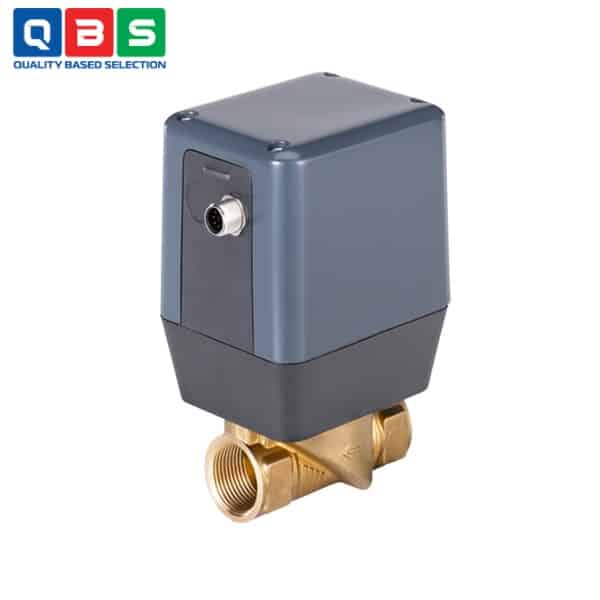

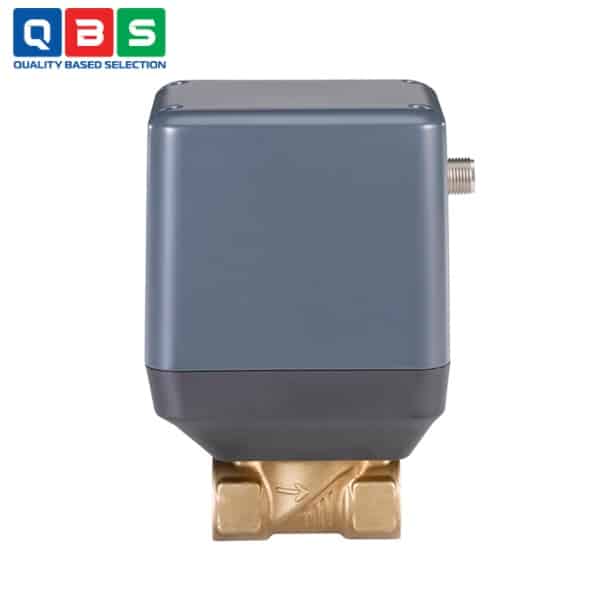

Van tỷ lệ 2/2 chiều Burkert Type 3285
| Tên sản phẩm | Van tỷ lệ 2/2 chiều Burkert |
| Model | 3285 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Van tỷ lệ 2-2 chiều Burkert Type 3285 |
Mô tả
Van tỷ lệ 2/2 chiều Burkert Type 3285 thích hợp để định lượng chất lỏng và khí trong các vòng điều khiển kín hoặc hở. Van được dẫn động bởi một động cơ bước. Cụm điện tử tích hợp giúp đơn giản hóa việc tích hợp quy trình; không cần thêm các mô-đun truyền động bổ sung. Động cơ không cần năng lượng để duy trì độ mở van nhất định. Tính năng này có thể giảm đáng kể mức tiêu thụ năng lượng của nhà máy và do đó làm cho nhà máy hiệu quả hơn. Loại 3285 có sẵn dưới dạng van đóng/mở hoặc van tỷ lệ theo mặc định, dưới dạng biến thể tích hợp bộ định vị và dưới dạng biến thể tích hợp bộ điều khiển quy trình.
Ứng dụng của Van tỷ lệ 2/2 chiều Burkert Type 3285
-
- Thực phẩm & đồ uống: Dosing CO2 trong sản xuất bia/nước ngọt, pha trộn nguyên liệu, kiểm soát lưu lượng trong dây chuyền CIP/SIP.
- Dược phẩm & sinh học: Định lượng chính xác hóa chất, dung môi trong sản xuất thuốc, quy trình vô trùng, hoặc hệ thống WFI.
- Xử lý nước/nghìn thải: Điều tiết lưu lượng hóa chất khử trùng, pha trộn chất lỏng trong hệ thống lọc/ozone.
- HVAC & building automation: Kiểm soát lưu lượng nước/glycol làm mát, điều hòa nhiệt độ chính xác trong tòa nhà hoặc phòng sạch.
- Công nghiệp chung: Quy trình tự động hóa cần proportional control, đặc biệt nơi cần tiết kiệm năng lượng và độ tin cậy cao.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại van | 2/2 chiều globe tỷ lệ, động cơ bước |
| Đường kính danh nghĩa (DN) | DN 15…25 (NPS ½…1) |
| Áp suất làm việc | 0…6 bar(g) (tùy chọn vacuum đến -0.9 bar(g)) |
| Kv value | 1.8…9.6 m³/h |
| Nhiệt độ môi trường | -10…+60 °C |
| Nhiệt độ chất lỏng/khí | 0…+70 °C (EPDM: -30…+70 °C) |
| Vật liệu thân van | Đồng hoặc thép không gỉ |
| Vật liệu seal | NBR, EPDM, FKM |
| Điện áp hoạt động | 24 V DC ±10% |
| Công suất tiêu thụ | <1 W (giữ vị trí), max 12 W (chạy) |
| Thời gian đóng | ~4 giây |
| Độ chính xác vị trí | Dead band ±0.5% (tỷ lệ điều chỉnh 1:100) |
| Kết nối điện | M12 plug (5-pin hoặc 8-pin tùy biến thể) |
| Tín hiệu điều khiển | Analog (0/4-20mA, 0-10V), Digital, büS/CANopen |
| Cấp bảo vệ | IP50 |
| Trọng lượng | ~0.8…1.5 kg |
| Biến thể | On/Off, Proportional, Positioner, Process controller |
Tham khảo Catalog chi tiết ở đây: Catalog Van tỷ lệ 2/2 chiều Burkert Type 3285
Nguyên lý hoạt động của Van tỷ lệ 2/2 chiều Burkert Type 3285
-
- Điện tử tích hợp nhận tín hiệu điều khiển (analog: 0/4-20mA, 0-10V; hoặc digital/fieldbus).
- Động cơ bước quay chính xác → di chuyển trục van tuyến tính → thay đổi độ mở đĩa van → điều chỉnh lưu lượng tỷ lệ (proportional) hoặc on/off.
- Đặc biệt: Khi đạt vị trí mong muốn, động cơ không cần năng lượng để giữ vị trí (0W holding power) nhờ cơ cấu tự khóa của stepper motor → tiết kiệm điện cực cao.
- Phản hồi vị trí (ở phiên bản positioner/process controller) qua cảm biến tích hợp, đảm bảo độ chính xác cao (±0.5% dead band).
- Thời gian đóng ~4 giây, actuator cách ly hoàn toàn với dòng chảy môi trường.
Ưu điểm nổi bật
-
- Tiết kiệm năng lượng cực cao: 0W khi giữ vị trí van (không cần điện duy trì mở).
- Actuator cách ly hoàn toàn với dòng chảy (an toàn, vệ sinh cao).
- Điện tử tích hợp: Không cần module điều khiển ngoài, dễ tích hợp (analog/fieldbus).
- Tiêu thụ điện thấp: <1W holding, max 12W khi chạy.
- Đa dạng biến thể: On/Off, proportional, positioner, process controller.
