So sánh van cầu Bellow seal Bvalve và van cầu Ari

Van cầu Ari là dòng van cầu cao cấp rất được tin dùng tại Việt Nam. Tuy nhiên bất kỳ một sản phẩm nào cũng sẽ có nhừng ưu, khuyết điểm của nó. Bvalve là dòng van khá xa lạ tại thị trường Việt Nam nhưng lại được các nước châu Âu sử dụng rất nhiều. Vì sao nó lại được sử dụng nhiều như vậy? Bài viết này mình sẽ đưa ra các so sánh về thông số kỹ thuật để chúng ta thấy được sự tối ưu của dòng van này so với Ari là như thế nào.

Đĩa van

Bvalve	Van cầu Ari
Sử dụng loại đĩa côn vật liệu AISI420 được làm cứng bề mặt ( overlay ) bằng 13%Cr3 Đĩa xoay tròn 360 độ giúp quá trình đóng xuống có ba vớ đĩa sẽ xoay đẩy ba vớ ra phía ngoài. Điều này giúp giảm tình trạng kẹt đĩa với ba vớ. Cấu tạo đĩa xoay tự do 360 độ, áp lực lưu chất tác dụng lên đĩa khiến đĩa xoay giảm lực tác động lên ty van. Chúng giúp bảo vệ ty van và bellow tốt hơn.	Vật liệu AISI420 Theo bản vẽ của hãng thì đĩa vẫn hình côn nhưng phần tiếp xúc lại mặt phẳng Đĩa được gài với trục van bằng tán Đĩa chỉ lắc qua lại hai bên của trục tán. Có chốt tán ngang giữa đĩa và ty

Bellow van

Bvalve	Van cầu Ari

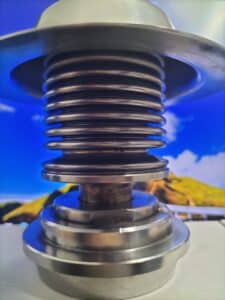

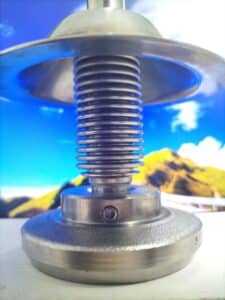

Được thiết kế 2,3,4 lớp tùy theo size van Vật liệu là AISI321 Standard của nhà máy là 30.000 lần cho bellow seal Đường kính Bellow lớn.	Bellow làm 2 lớp. Vật liệu AISI316Ti Stsndard 10.1000 lần đóng mở Đường kính bellow nhỏ

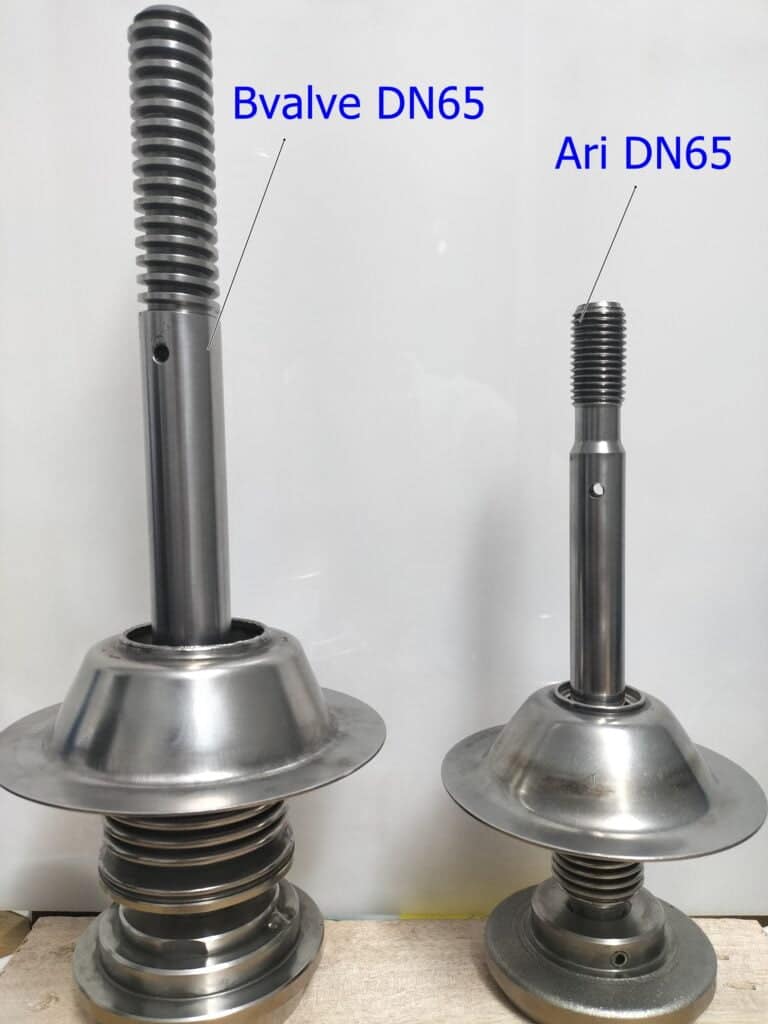

Ty van

Bvalve	Van cầu Ari

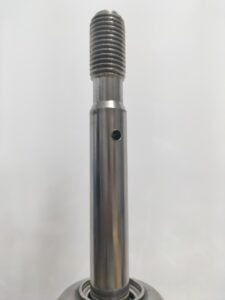

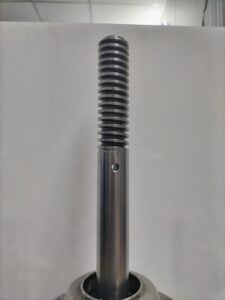

Được làm có giới hạn hành trình mở, khi mở hết 100% phần côn trên ty van sẽ đụng với nắp chụp trên của van. Nó khiến van không thể mở thêm được nữa, vì khi cố mở ty van sẽ đi lên dẫn đến hư bellow Khi van mở 100% đây cũng là 1 seat ( back seat) giúp hơi không lòn lên ty van Ren trên ty van được làm theo chuẩn ACME Thick. Về độ dày của đỉnh ren lớn, vì chi tiết ren này sẽ chịu lực từ đĩa van trên tên ty van khi áp suất lưu chất dưới đĩa tác động lên ở vị trí đóng. Việc sử dụng bước ren lớn làm chịu lực tốt hơn so với việc ren nhọn.	Ty van trơn từ trên xuống dưới, nếu quá trình mở cố sẽ dẫn tới bị tuôn chốt số 25, ty van sẽ được mở lên cao dẫn tới hư bellow Ty van nhỏ, đường kính bước ren nhỏ

So sánh khối lượng Bvalve với các hãng khác

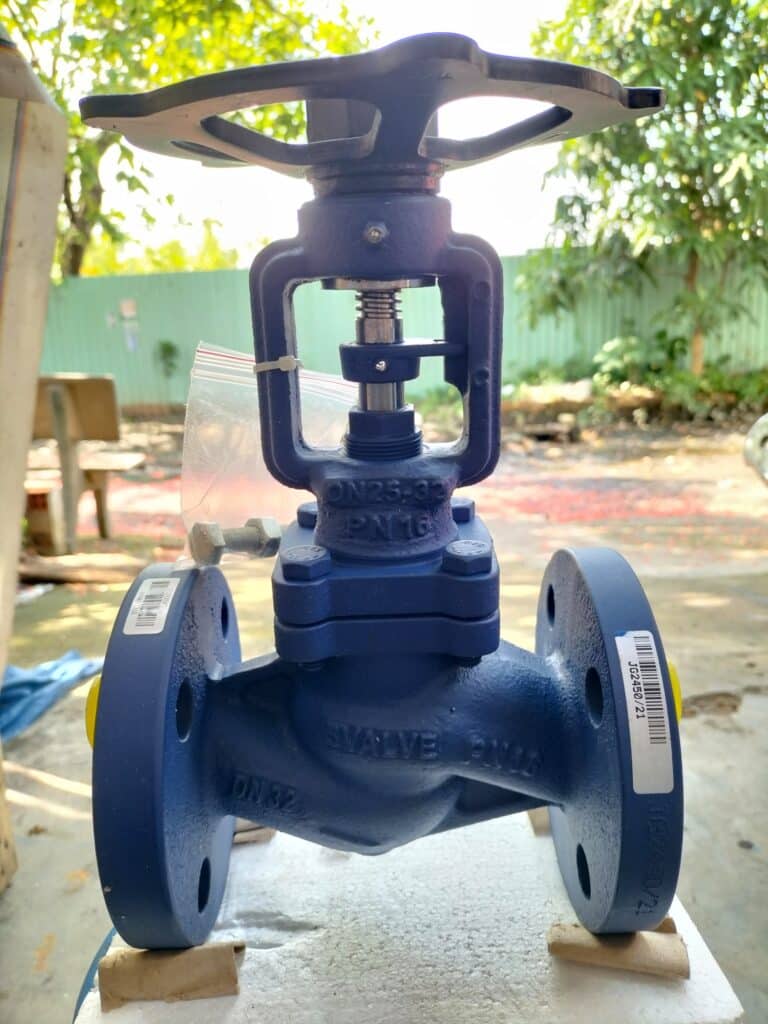

Van cầu bellow seal Bvalve được đúc dày với đầy đủ các tiêu chuẩn độ dày của thân van dẫn tới khối lượng van lớn hơn khá nhiều so với các dòng van cùng phân khúc. Mình xin lấy một vài size cụ thể , trích dẫn từ tài liệu của hãng trong bảng dưới đây để mọi người tiện so sánh.

Size	Bvalve PN16	Ari PN16	KSB PN16	SOY PN16
DN40	11.2 kg	8,9 kg	7.7 kg	11.2 kg
DN80	27.4 kg	21.1 kg	21.8 kg	23.6 kg
DN150	89 kg	74 kg	70.5 kg	77.5 kg
