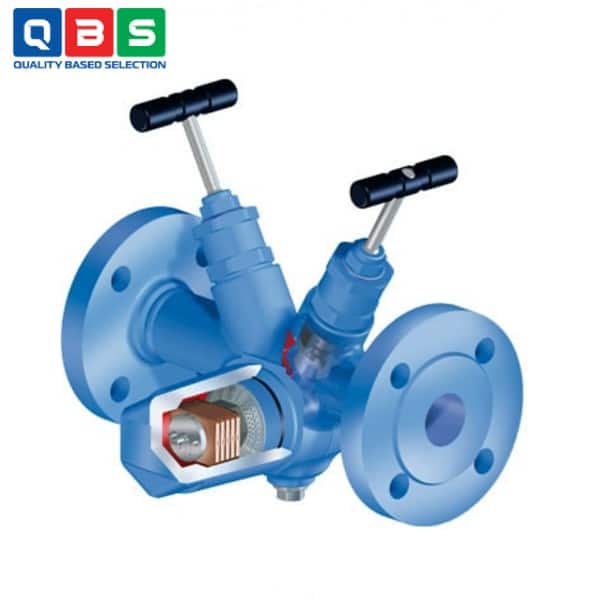

Bẫy hơi ARI-CONA All-in-one
| Tên sản phẩm | Bẫy hơi ARI |
| Model | ARI-CONA All-in-on |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bẫy hơi ARI-CONA All-in-one |
Mô tả
Bẫy hơi ARI-CONA All-in-one là một bẫy hơi bimetallic (CONA®B) được thiết kế chủ yếu để xả nước ngưng tụ (condensate) trong hệ thống hơi nước (steam systems), với khả năng xử lý nước ngưng tụ có độ làm lạnh dưới (sub-cooling) từ nhẹ đến cao, đồng thời đảm bảo an toàn và hiệu quả vận hành. Sản phẩm phù hợp cho môi trường hơi nước, nước ngưng tụ, v.v., với áp suất lên đến PN40 và nhiệt độ lên đến 450°C (tùy model). Nó được sử dụng trong các hệ thống công nghiệp yêu cầu xả condensate hiệu quả, chống búa nước (water-hammer), và bảo trì dễ dàng.
Ứng dụng của Bẫy hơi ARI-CONA All-in-one
-
- Xả nước ngưng tụ với độ sub-cooling hạn chế: Dùng để xả condensate có độ làm lạnh dưới từ nhẹ đến cao.
- Chống búa nước và bền bỉ: Phù hợp cho hệ thống có dòng chảy mạnh hoặc biến động áp suất.
- Bảo vệ chống chảy ngược: Tích hợp non-return protection để ngăn dòng chảy ngược, tăng an toàn cho hệ thống.
- Xả khí tự động: Automatic air-venting trong quá trình khởi động và vận hành nhà máy, giúp hệ thống khởi động nhanh.
- Lọc tạp chất bên trong: With inside strainer để lọc bụi bẩn, tối ưu hóa hiệu suất và kéo dài tuổi thọ.
- Lắp đặt linh hoạt: Mounting position vertical hoặc horizontal, dễ dàng tích hợp vào đường ống mà không cần thay đổi lớn.
- Thay thế bộ điều khiển dễ dàng: Controller có thể thay đổi mà không làm gián đoạn đường ống, hỗ trợ bảo trì nhanh.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Áp suất danh định | PN40 |
| Kích thước | DN15, DN20, DN25 / NPS 1/2″, 3/4″, 1″ |
| Vật liệu thân | Forged steel (1.0460 / P250GH) hoặc Stainless steel (1.4541 / X6CrNiTi18-10) |
| Áp suất vận hành PS | Tối đa 32 barg (tùy nhiệt độ) |
| Nhiệt độ inlet TS | Tối đa 450 °C (tùy model và vật liệu, ví dụ: 250-450 °C cho forged steel) |
| Áp suất chênh lệch ΔPMX | Tối đa 32 bar (tùy controller/capsule) |
| Kết nối | Flanges (DIN EN 1092-1), Screwed sockets (Rp/NPT), Socket weld, Butt weld |
| Face-to-face (FTF) | FTF-1: 150-160 mm (flanges); FTF-3: 210-230 mm; CONA®SC mới: FTF-113 theo DIN EN 558 |
| Trọng lượng (xấp xỉ) | 4-7 kg (tùy kết nối và kích thước, ví dụ: 4.8-6.6 kg cho flanges) |
| Kích thước tổng thể | Chiều cao H ≈ 100 mm, HEX ≈ 50 mm, S ≈ 70 mm |
Tham khảo Catalog chi tiết ở đây: Catalog Bẫy hơi ARI-CONA All-in-one
Nguyên lý hoạt động của Bẫy hơi ARI-CONA All-in-one
-
- CONA®B (Bimetallic): Tấm lưỡng kim (bimetal) cảm nhận nhiệt độ. Condensate lạnh → tấm co → van mở → xả condensate + khí. Hơi nước nóng → tấm uốn cong → van đóng → giữ hơi. (Chịu water hammer tốt, xả sub-cooled 10-30K).
- CONA®M (Thermostatic capsule): Capsule (viên nang chứa chất lỏng/hỗn hợp) cảm nhận nhiệt. Condensate lạnh → capsule co → van mở → xả condensate + khí. Hơi nước nóng → capsule giãn → van đóng → giữ hơi. (Có capsule khác nhau cho mức sub-cooling 10K hoặc 30K).
- CONA®TD (Thermodynamic): Đĩa thermodynamic. Condensate chảy qua → tốc độ cao + áp suất giảm → đĩa nhấc → xả. Hơi nước tiếp cận → flash steam tạo lực đẩy → đĩa đóng → giữ hơi. (Nhỏ gọn, xả gần saturation temperature).
- CONA®SC (Ball Float): Bi cầu cơ học. Condensate tích tụ → bi nổi → van mở → xả ngay lập tức. Condensate giảm → bi hạ → van đóng. Kết hợp capsule xả khí nhanh khi khởi động.
Ưu điểm nổi bật
-
- Tích hợp sẵn 2 van chặn inlet/outlet: Tiết kiệm chi phí, không gian, lắp đặt cực nhanh.
- Thay controller dễ dàng mà không tháo đường ống: Bảo trì siêu tiện lợi.
- Chịu water hammer tốt + non-return protection: Bền bỉ, an toàn cao.
- Thiết kế All-in-one gọn nhẹ: Lắp đặt linh hoạt, tiết kiệm thời gian.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
