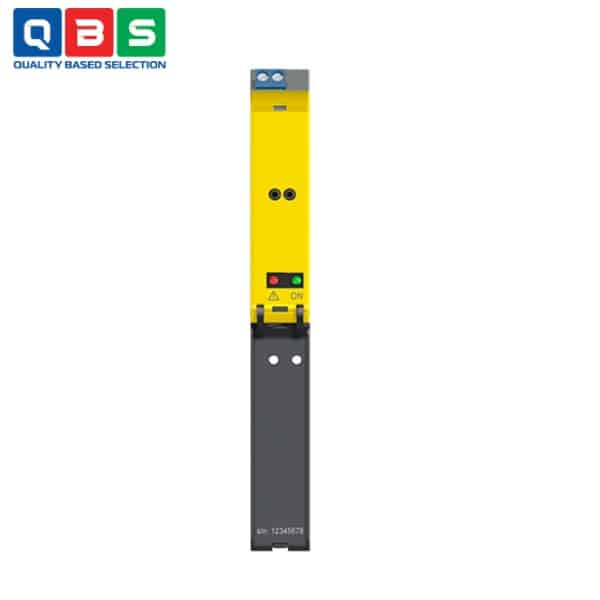

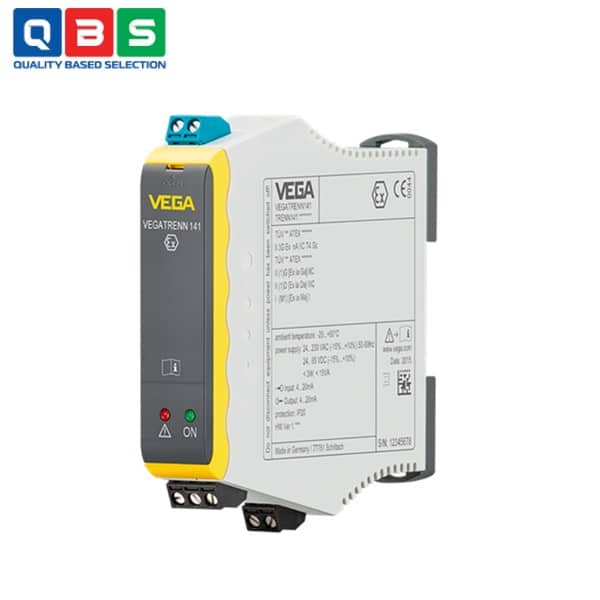

Bộ cách ly Ex cho cảm biến VEGATRENN 141
| Tên sản phẩm | Bộ cách ly Ex cho cảm biến |
| Model | VEGATRENN 141 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ cách ly Ex cho cảm biến VEGATRENN 141 |
Mô tả
Bộ cách ly Ex cho cảm biến VEGATRENN 141 một kênh được sử dụng để cách ly điện, cung cấp nguồn điện an toàn nội tại cũng như truyền tín hiệu của các cảm biến 4 … 20 mA đạt chuẩn Ex trong các khu vực nguy hiểm. Nguồn điện riêng biệt đảm bảo truyền tải giá trị đo đáng tin cậy. VEGATRENN 141 được sử dụng trong tất cả các ngành công nghiệp có ứng dụng Ex. VEGATRENN 141 phù hợp cho việc truyền tín hiệu HART hai chiều. Tín hiệu HART có thể được lấy thông qua các ổ cắm giao tiếp HART tích hợp ở mặt trước hoặc các đầu nối. Khả năng tương thích HART hoàn toàn cho phép truy cập đầy đủ vào các cài đặt cảm biến.
Ứng dụng của Bộ cách ly Ex cho cảm biến VEGATRENN 141
-
- Cách ly galvanic tín hiệu: Tách biệt hoàn toàn mạch đầu vào (cảm biến) và đầu ra để tránh nhiễu và bảo vệ hệ thống.
- Cấp nguồn an toàn nội tại: Cung cấp nguồn cho cảm biến 4…20 mA/HART được phê duyệt Ex trong khu vực nguy hiểm cháy nổ.
- Truyền tín hiệu 4…20 mA từ cảm biến Ex: Truyền tuyến tính tín hiệu dòng từ cảm biến ở khu vực Ex sang khu vực an toàn.
- Truyền tín hiệu HART hai chiều: Cho phép truyền đầy đủ tín hiệu HART, không hạn chế truy cập cài đặt cảm biến.
- Kết nối HART handheld: Có ổ cắm HART phía trước hoặc qua terminal để kết nối thiết bị cầm tay nhằm cấu hình/thiết lập cảm biến.
- Ứng dụng trong khu vực nguy hiểm cháy nổ: Dùng cho tất cả cảm biến 4…20 mA/HART Ex-approved.
- Hỗ trợ multidrop HART: Có thể kết nối tối đa 5 cảm biến HART multidrop trên một kênh.
- Cấp nguồn universal cho thiết bị và cảm biến: Tích hợp nguồn điện đa dòng (AC/DC rộng) để cấp cho chính VEGATRENN 141 và cảm biến kết nối.
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số chính |
| Loại | Bộ cách ly Ex 1 kênh 4…20 mA/HART |
| Lắp đặt | Thanh ray 35 mm |
| Tiết diện dây | 0.25 … 2.5 mm² |
| Nguồn cấp | AC 24…230 V / DC 24…65 V |
| Công suất max | 3 W |
| Đầu vào cảm biến | Active, 1 kênh (hỗ trợ multidrop max 5 HART) |
| Điện áp cấp cảm biến | 16.5…21 V DC (tại 4…20 mA) |
| Đầu ra | Active 4…20 mA/HART |
| Nhiệt độ hoạt động | -20…+60 °C |
| Cấp bảo vệ | IP20 |
| Đặc tính nổi bật | Cách ly galvanic, truyền HART hai chiều đầy đủ |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ cách ly Ex cho cảm biến VEGATRENN 141
Nguyên lý hoạt động của Bộ cách ly Ex cho cảm biến VEGATRENN 141
-
- Cấp nguồn an toàn nội tại cho cảm biến 4…20 mA/HART phê duyệt Ex trong khu vực nguy hiểm.
- Nhận tín hiệu dòng 4…20 mA từ cảm biến, truyền tuyến tính và cách ly hoàn toàn (galvanic separation) sang mạch đầu ra.
- Hỗ trợ truyền HART hai chiều đầy đủ (complete HART permeability), cho phép tín hiệu HART đi qua không bị hạn chế, dễ dàng kết nối handheld để cấu hình cảm biến qua ổ cắm phía trước hoặc terminal.
Ưu điểm nổi bật
-
- Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
- Khả năng truy cập HART hoàn toàn cho phép truy cập tự do vào cài đặt cảm biến.
- Bộ tách Ex đa năng dùng cho tất cả 4 cảm biến … 20 mA/HART (sử dụng trong khu vực Ex là tùy chọn)
- Bộ nguồn đa năng dùng cho mọi dòng điện, cung cấp điện cho thiết bị và cảm biến được kết nối.
