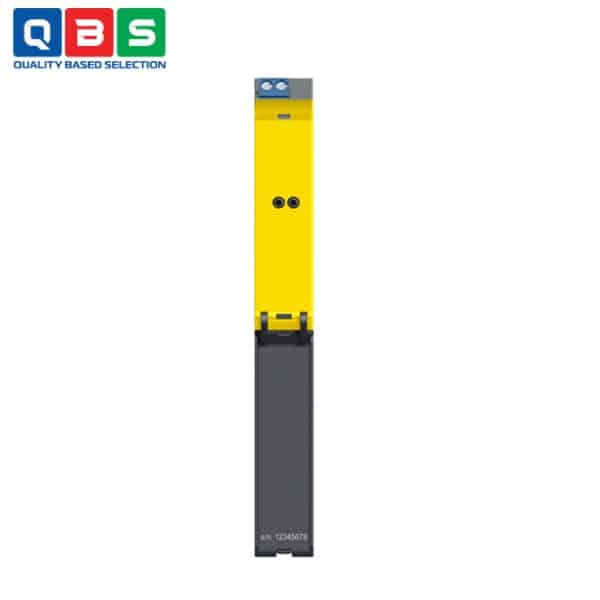

Bộ cách ly tín hiệu kênh đơn cho cảm biến VEGATRENN 151
| Tên sản phẩm | Bộ cách ly tín hiệu kênh đơn cho cảm biến |
| Model | VEGATRENN 151 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ cách ly tín hiệu kênh đơn cho cảm biến VEGATRENN 151 |
Mô tả
Bộ cách ly tín hiệu kênh đơn cho cảm biến VEGATRENN 151 một kênh được sử dụng để cách ly điện cho các ứng dụng an toàn nội tại cũng như truyền tín hiệu của các cảm biến 4 … 20 mA đã được chứng nhận Ex trong các khu vực nguy hiểm. Bộ tách sóng này lý tưởng khi kết hợp với các bộ điều khiển không có chứng nhận Ex riêng. VEGATRENN 151 phù hợp cho việc truyền tín hiệu HART hai chiều. Tín hiệu HART có thể được lấy ra thông qua các ổ cắm giao tiếp HART tích hợp ở mặt trước hoặc các đầu nối. Khả năng truyền tín hiệu HART hoàn toàn cho phép truy cập đầy đủ vào các cài đặt cảm biến.
Ứng dụng của Bộ cách ly tín hiệu kênh đơn cho cảm biến VEGATRENN 151
-
- Cách ly tín hiệu galvanic giữa mạch cảm biến 4…20 mA/HART (khu vực nguy hiểm Ex) và mạch xử lý (khu vực an toàn).
- Truyền tín hiệu 4…20 mA từ cảm biến Ex-approved vào các bộ điều khiển/PLC không có chứng nhận Ex.
- Hỗ trợ truyền song công HART đầy đủ, cho phép cấu hình và chẩn đoán cảm biến từ xa mà không bị ảnh hưởng tín hiệu.
- Sử dụng trong khu vực nguy hiểm cháy nổ (Ex ia) để bảo vệ an toàn mà không cần nguồn cấp riêng.
- Kết nối cảm biến ở vùng Ex với hệ thống điều khiển ở vùng an toàn, đặc biệt phù hợp với các thiết bị đo mức, áp suất, lưu lượng của VEGA hoặc các hãng khác hỗ trợ 4…20 mA/HART.
- Lắp đặt đơn giản trên thanh ray DIN, không cần nguồn phụ (loop-powered), phù hợp hệ thống công nghiệp tự động hóa.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại | Bộ cách ly kênh đơn (single channel), passive |
| Tín hiệu đầu vào | 1 x 4…20 mA/HART (active, hỗ trợ multidrop 5 điểm) |
| Tín hiệu đầu ra | 1 x 4…20 mA/HART (passive) |
| Nguồn cấp | Loop-powered, 15…35 V DC |
| Điện áp đầu cuối (input) | 16…10 V tại 4…20 mA (>14 V nếu nguồn >19 V) |
| Mất áp | <5 V tại 20 mA (nguồn 15 V) |
| Điện áp mở mạch | <17 V |
| Dòng ngắn mạch | ≤27 mA |
| Nhiễu residual ripple | Input: <20 mV RMS Output: <40 µA RMS |
| Dòng khi không kết nối cảm biến | <500 µA |
| Nhiệt độ môi trường | -20…+60 °C |
| Lắp đặt | Thanh ray DIN 35 x 7.5 mm (EN 50022/60715) |
| Đầu nối | 0.25…2.5 mm² (AWG 23…12) |
| Cấp bảo vệ | IP20, Class II, Pollution degree 2 |
| Hỗ trợ HART | Song công đầy đủ (bidirectional, full permeability) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ cách ly tín hiệu kênh đơn cho cảm biến VEGATRENN 151
Nguyên lý hoạt động của Bộ cách ly tín hiệu kênh đơn cho cảm biến VEGATRENN 151
-
- Loop-powered: Không cần nguồn cấp riêng, lấy điện trực tiếp từ vòng dòng 4…20 mA (điện áp hoạt động 15…35 V DC).
- Input (mạch cảm biến – Active): Cung cấp nguồn cho cảm biến Ex, nhận tín hiệu 4…20 mA/HART từ cảm biến.
- Cách ly galvanic: Tách rời hoàn toàn điện giữa mạch đầu vào (có thể ở khu vực nguy hiểm Ex) và mạch đầu ra (khu vực an toàn).
- Output: Truyền tín hiệu 4…20 mA đã cách ly một cách tuyến tính ra đầu ra thụ động, kết nối với PLC/điều khiển không có chứng nhận Ex.
- Hỗ trợ HART song công đầy đủ: Tín hiệu HART từ cảm biến được truyền qua không suy giảm, cho phép kết nối handheld để cấu hình/chẩn đoán cảm biến mà không ảnh hưởng đến tín hiệu analog.
Ưu điểm nổi bật
-
- Lắp đặt đơn giản vì không cần nguồn điện bổ sung.
- Lắp đặt đơn giản nhờ giá đỡ gắn trên thanh ray cũng như các đầu nối có thể tháo rời và được mã hóa.
- Phân tách đáng tin cậy giữa các mạch đo an toàn nội tại và không an toàn nội tại (sử dụng trong khu vực nguy hiểm là tùy chọn).
