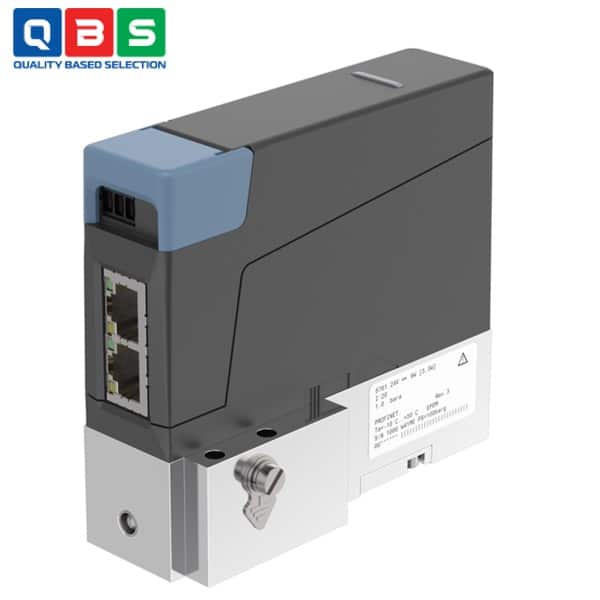

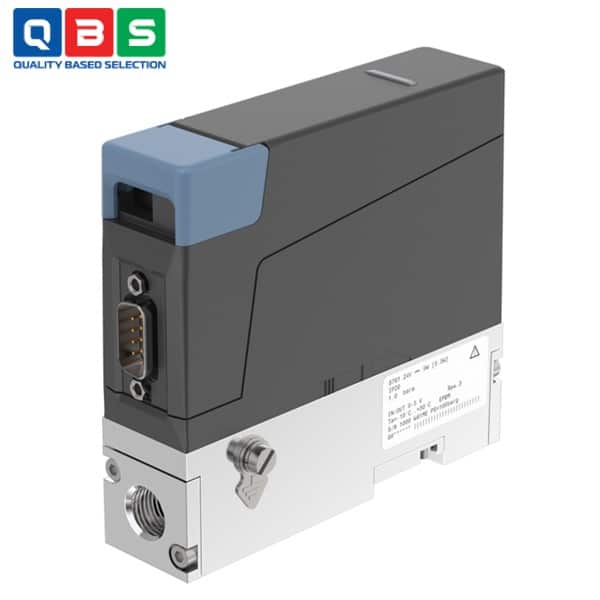

Bộ điều khiển áp suất điện tử (EPC) Type 8761
| Tên sản phẩm | Bộ điều khiển áp suất điện tử (EPC) |
| Model | 8761 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển áp suất điện tử (EPC) Type 8761 |
Mô tả
Bộ điều khiển áp suất điện tử (EPC) Type 8761 là thiết bị dùng để điều khiển áp suất chính xác dòng khí. Thiết bị điều chỉnh áp suất dòng chảy tại đầu vào (phía thượng nguồn). Giá trị thực tế do cảm biến áp suất cung cấp được so sánh trong mạch điện tử điều khiển số với giá trị điểm đặt được chỉ định thông qua Ethernet công nghiệp hoặc tín hiệu tương tự. Nếu có sự khác biệt về điều khiển, đầu ra biến điều khiển đến van tỷ lệ sẽ được điều chỉnh bằng thuật toán điều khiển PI. Điều này có nghĩa là áp suất có thể được giữ ở một giá trị cố định hoặc tuân theo một hồ sơ đã được xác định trước, bất kể sự dao động lưu lượng hoặc các thay đổi khác trong hệ thống.
Ứng dụng của Bộ điều khiển áp suất điện tử (EPC) Type 8761
-
- Kiểm soát áp suất chính xác trong hệ thống khí công nghiệp: Đảm bảo áp suất đầu vào ổn định cho các thiết bị tiêu thụ khí, tránh ảnh hưởng từ biến động lưu lượng.
- Ứng dụng trong phòng thí nghiệm và phân tích: Điều khiển áp suất khí trong các thiết bị phân tích, thí nghiệm yêu cầu độ chính xác cao.
- Công nghiệp y tế và sinh học: Sử dụng với khí tinh khiết trong quy trình sản xuất, thiết bị y tế hoặc bioreactor cần áp suất ổn định.
- Công nghệ hàng không vũ trụ: Điều khiển khí trong các hệ thống thử nghiệm hoặc sản xuất yêu cầu độ tin cậy cao.
- Hệ thống khí nén và xử lý khí tinh khiết: Duy trì áp suất ổn định trong các quá trình sản xuất, pha trộn khí hoặc phân phối khí trung tính/tinh khiết.
- Ứng dụng tự động hóa công nghiệp: Tích hợp qua Industrial Ethernet hoặc analogue, phù hợp cho các hệ thống điều khiển phân tán, nhà máy thông minh.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Phạm vi áp suất | 0…4 bar abs |
| Lưu lượng danh định (QN) | < 200 L/min (chuẩn: 1.013 bar abs, 0 °C) |
| Độ chính xác đo | ±0.25 % FS (sau 1 phút warm-up, điều kiện chuẩn) |
| Độ lặp lại | ±0.1 % FS |
| Tỷ lệ turndown | 1:50 |
| Van điều khiển | Van tỷ lệ normally closed, low-friction |
| Thuật toán điều khiển | PI tích hợp |
| Điện áp hoạt động | 24 V DC (±10 %) |
| Công suất tiêu thụ | Max. 3…6.5 W |
| Nhiệt độ môi trường | -10…+50 °C |
| Nhiệt độ môi chất | -10…+70 °C (-10…+60 °C với oxy) |
| Môi chất | Khí trung tính, tinh khiết (others on request) |
| Vật liệu ướt (wetted parts) | Thép không gỉ (1.4310/302, 1.4113/434, 1.4305/303, 1.4404/316L) |
| Seal | FKM hoặc EPDM (tùy khí) |
| Kết nối | G ¼, NPT ¼, sub-base, clamp DN 15…½”, VCR® |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển áp suất điện tử (EPC) Type 8761
Nguyên lý hoạt động của Bộ điều khiển áp suất điện tử (EPC) Type 8761
Thiết bị hoạt động theo hệ thống điều khiển vòng kín (closed-loop) để duy trì áp suất khí chính xác ở đầu vào (upstream).
-
- Đo áp suất thực tế: Cảm biến áp suất tích hợp đo áp suất tuyệt đối. Khi màng bị uốn cong, điện trở thay đổi → điện áp cầu tỷ lệ với áp suất, cho giá trị chính xác và bù nhiệt độ.
- So sánh và điều khiển: Điện tử số so sánh giá trị thực tế (từ cảm biến) với giá trị đặt (nhập qua Industrial Ethernet hoặc analogue). Nếu có sai lệch, thuật toán PI tích hợp sẽ tính toán và điều chỉnh tín hiệu điều khiển.
- Thay đổi lưu lượng: Tín hiệu điều khiển tác động lên van tỷ lệ ma sát thấp → thay đổi độ mở van → điều chỉnh lưu lượng khí vào để đưa áp suất về giá trị mong muốn, bất kể biến động lưu lượng hoặc thay đổi hệ thống.
→ Kết quả: Áp suất được giữ cố định hoặc theo profile định trước với độ nhạy cao, độ chính xác ±0.25% FS và độ lặp lại ±0.1% FS.
Ưu điểm nổi bật
-
- Điều khiển áp suất cực kỳ chính xác: Độ chính xác ±0.25 % FS, độ lặp lại ±0.1 % FS, turndown 1:50.
- Phản hồi nhanh, ổn định cao: Van tỷ lệ low-friction + thuật toán PI tích hợp, giữ áp suất cố định hoặc theo profile dù lưu lượng biến động mạnh.
- Dành riêng cho upstream pressure control: Điều khiển áp suất đầu vào (inlet) lên đến 4 bar abs, lưu lượng < 200 L/min.
- Dễ dàng tích hợp & giao tiếp: Hỗ trợ Industrial Ethernet hoặc analogue, phù hợp hệ thống tự động hóa hiện đại.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
