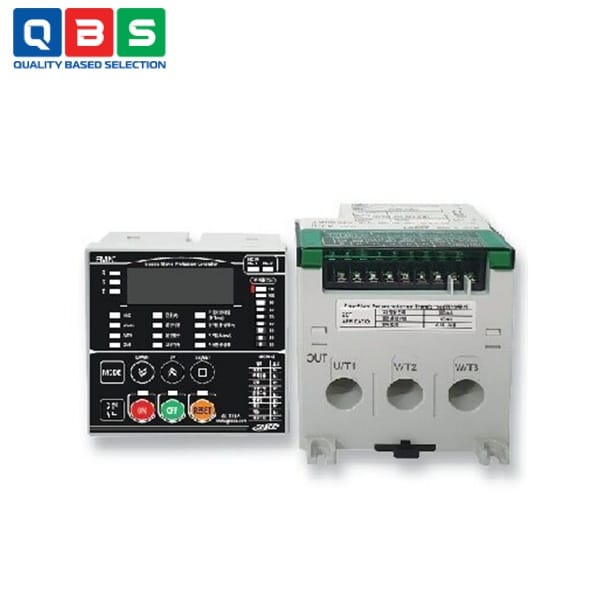

Bộ điều khiển bảo vệ động cơ điện EMPC

Bộ điều khiển bảo vệ động cơ điện EMPC

Tên sản phẩm Bộ điều khiển bảo vệ động cơ điện
Model EMPC
Thương hiệu GINICE
Xuất xứ Hàn Quốc
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Bộ điều khiển bảo vệ động cơ điện EMPC
Gọi 0939487487 Tải catalog
Mô tả
Bộ điều khiển bảo vệ động cơ điện EMPC là bộ điều khiển và bảo vệ động cơ điện sử dụng vi xử lý (MCU), có chức năng giám sát liên tục các thông số vận hành của động cơ (dòng điện, trạng thái pha, lỗi chạm đất…) và tự động ngắt hoặc cảnh báo khi phát hiện sự cố, nhằm bảo vệ động cơ hoạt động an toàn, ổn định và kéo dài tuổi thọ.

Ứng dụng của Bộ điều khiển bảo vệ động cơ điện EMPC

    • Bảo vệ động cơ điện công nghiệp: Chống quá dòng, quá tải trong quá trình vận hành.
    • Bảo vệ khi mất pha/lệch pha: Ngăn động cơ hư hỏng do mất 1 pha hoặc mất cân bằng pha.
    • Phát hiện và bảo vệ chạm đất: Giảm nguy cơ cháy nổ, rò điện trong hệ thống.
    • Bảo vệ kẹt trục, kẹt tải: Ngắt động cơ khi rotor bị kẹt lúc khởi động hoặc đang chạy.
    • Giám sát thiếu tải/non tải: Phù hợp cho bơm, quạt, băng tải khi xảy ra chạy khô, đứt tải.
    • Ứng dụng trong tủ điện điều khiển MCC: Lắp đặt trong tủ điều khiển động cơ trung tâm.
    • Điều khiển động cơ quạt, bơm, máy nén: Dùng cho hệ thống HVAC, cấp thoát nước, khí nén.

Thông số kỹ thuật cơ bản

Thông số Giá trị / Mô tả
Loại thiết bị Bộ điều khiển & bảo vệ động cơ điện (Electric Motor Protection Controller)
Nguồn đo 3 pha (R – S – T)
Dải dòng định mức 0.1 ~ 80 A (có thể mở rộng bằng CT ngoài)
CT ngoài Hỗ trợ, tỷ lệ 5 ~ 1000
Điện áp động cơ 1 pha 220 V / 3 pha 380–440 V
Công suất động cơ Từ nhỏ đến > 37 kW (dùng CT ngoài)
Chức năng bảo vệ Quá dòng, thiếu dòng, mất pha, lệch pha, chạm đất, kẹt khởi động, kẹt khi chạy
Dòng chạm đất Cài đặt từ 250 mA
Thời gian trễ khởi động Cài đặt được (mặc định ~ 8 giây)
Chế độ vận hành LOCAL / AUTO / MCC
Hiển thị Màn hình số hiển thị dòng, trạng thái, mã lỗi
Ngõ ra điều khiển Điều khiển contactor / ngắt mạch
Kiểu lắp đặt Gắn DIN rail 35 mm
Điều khiển từ xa Hỗ trợ bộ hiển thị / điều khiển rời (optional)
Ứng dụng Tủ điện MCC, bơm, quạt, băng tải, máy công nghiệp

Nguyên lý hoạt động của Bộ điều khiển bảo vệ động cơ điện EMPC

    1. Đo lường tín hiệu điện: EMPC liên tục đo dòng điện các pha (R–S–T) và tín hiệu chạm đất của động cơ.
    2. Xử lý bằng vi xử lý (MCU): Dữ liệu đo được đưa vào MCU để so sánh với các giá trị cài đặt (dòng định mức, thời gian trễ, ngưỡng bảo vệ).
    3. Giám sát trạng thái động cơ: Phát hiện các trạng thái bất thường như: quá tải, quá dòng, thiếu dòng, mất pha, lệch pha, kẹt rotor, chạm đất.
    4. Ra quyết định bảo vệ: Khi xảy ra lỗi, EMPC tính toán theo đặc tính thời gian–dòng và quyết định cảnh báo hoặc ngắt động cơ.
    5. Điều khiển và hiển thị: Xuất tín hiệu điều khiển đến contactor/ngắt mạch, đồng thời hiển thị lỗi và trạng thái trên màn hình.

Ưu điểm nổi bật

    • Bảo vệ động cơ toàn diện: Quá tải, quá dòng, thiếu dòng, mất pha, lệch pha, chạm đất, kẹt rotor.
    • Độ chính xác cao: Sử dụng vi xử lý (MCU), xử lý tín hiệu nhanh và ổn định.
    • Thay thế nhiều rơ-le truyền thống: Giảm số lượng thiết bị, tiết kiệm không gian tủ điện.
    • Cài đặt linh hoạt: Dễ dàng thiết lập dòng định mức, thời gian trễ, ngưỡng bảo vệ.
    • Hiển thị trực quan: Màn hình hiển thị dòng điện, trạng thái và mã lỗi rõ ràng.
