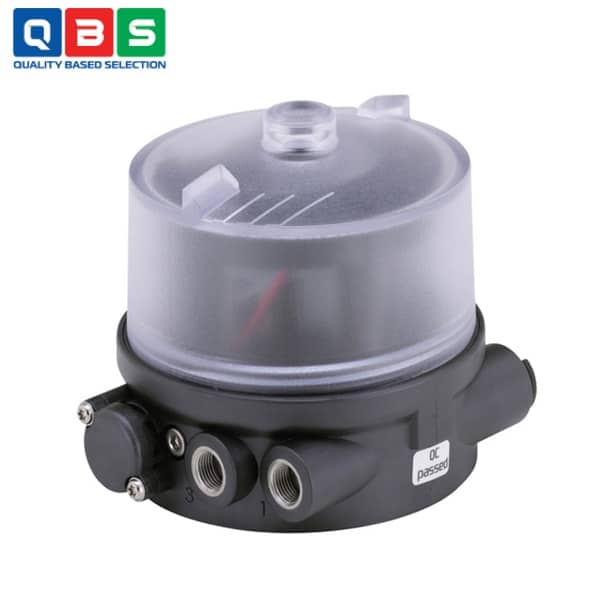

Bộ điều khiển khí nén Type 8690
| Tên sản phẩm | Bộ điều khiển khí nén |
| Model | 8690 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển khí nén Type 8690 |
Mô tả
Bộ điều khiển khí nén Type 8690 được thiết kế để tự động hóa phân tán các van khí nén ELEMENT loại 21xx. Các công tắc giới hạn cơ khí hoặc cảm ứng ghi nhận vị trí van. Van điều khiển tích hợp điều khiển các bộ truyền động tác động đơn hoặc tác động kép. Thiết kế của bộ điều khiển và bộ truyền động cho phép tích hợp ống dẫn khí điều khiển mà không cần ống dẫn bên ngoài. Bên cạnh phản hồi vị trí điện, trạng thái của thiết bị được hiển thị trực tiếp trên chính bộ điều khiển khí nén. Vỏ dễ vệ sinh và có khả năng bảo vệ IP đã được chứng minh cùng vật liệu kháng hóa chất, thích hợp sử dụng trong các quy trình vệ sinh, công nghiệp thực phẩm, đồ uống và dược phẩm. Tập trung vào các ứng dụng rửa trôi, khả năng bảo vệ IP của vỏ được hỗ trợ bởi áp suất dương bên trong đầu điều khiển.
Ứng dụng của Bộ điều khiển khí nén Type 8690
-
- Xử lý vệ sinh: Được sử dụng trong các quy trình đòi hỏi vệ sinh nghiêm ngặt, với vật liệu kháng hóa chất và dễ dàng làm sạch.
- Ngành công nghiệp thực phẩm: Áp dụng để kiểm soát van trong sản xuất thực phẩm, đảm bảo không ô nhiễm và tuân thủ tiêu chuẩn vệ sinh.
- Ngành đồ uống: Sử dụng trong quy trình sản xuất đồ uống, như kiểm soát dòng chảy chất lỏng mà không cần ống dẫn bên ngoài.
- Ngành dược phẩm: Phù hợp cho các ứng dụng dược phẩm yêu cầu môi trường vô trùng, với khả năng chống ô nhiễm buồng kích hoạt.
- Ứng dụng rửa sạch: Tập trung vào các môi trường cần rửa sạch thường xuyên, hỗ trợ bảo vệ IP65/IP67 và áp suất dương bên trong để ngăn ô nhiễm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Thiết kế | Compact, tích hợp pilot valve + manual override, định tuyến khí nén nội bộ |
| Vật liệu vỏ | Body: PPS, Seal: EPDM, Cover: PC |
| Độ bảo vệ | IP65 / IP67 (EN 60529), Type 4X (NEMA) |
| Nhiệt độ môi trường | Với pilot valve: -10…+55 °C |
| Không pilot valve: -20…+60 °C | |
| Điện áp hoạt động | Pilot valve: 24 V DC ±10%, công suất <1 W |
| Phản hồi vị trí | 1x/2x Micro switch (24 V DC, max 2 A) |
| 1x/2x Inductive/NAMUR (10-24 V DC) | |
| Phạm vi hành trình | Initiator: 2…28 mm |
| Micro switch: 7…28 mm | |
| Áp suất khí nén cung cấp | 3…7 bar (overpressure to atmosphere) |
| Lưu lượng khí | 250 L/min (Qₙ tại ΔP từ 7→6 bar abs) |
| Kết nối khí | G ¼” stainless steel hoặc push-in Ø6 mm / ¼” |
| Actuator tương thích | ELEMENT Type 21xx (Ø 70 / 90 / 130 / 225 mm), single & double-acting |
| Chứng nhận chống nổ | ATEX / IECEx: II 2G/3G Ex ia/ec IIC T* Gb/Gc, II 2D/3D Ex ia/tc IIIC T135°C Db/Dc |
| Kết nối điện | M12 8-pin hoặc Cable gland M16 (0.14…1.5 mm²) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển khí nén Type 8690
Nguyên lý hoạt động của Bộ điều khiển khí nén Type 8690
-
- Nhận tín hiệu điều khiển → Van pilot tích hợp (pilot valve) nhận điện áp 24V DC để bật/tắt, điều khiển dòng khí nén cung cấp cho bộ kích hoạt (actuator) đơn hoặc kép tác động.
- Định tuyến khí nén nội bộ → Không cần ống dẫn bên ngoài: Khí nén đi qua đường dẫn tích hợp trong control unit và actuator → Điều khiển piston actuator mở/đóng van.
- Phát hiện vị trí van → Công tắc cơ học (micro switch) hoặc cảm biến cảm ứng (inductive proximity switch/NAMUR) ghi nhận vị trí trục van (stroke 2-28 mm) → Cung cấp phản hồi vị trí điện (feedback) và hiển thị trực quan (visual indicator) trên thiết bị.
- Chế độ thủ công → Có nút override thủ công để điều khiển pilot valve bằng tay khi cần.
- Bảo vệ & vệ sinh → Áp suất dương bên trong vỏ ngăn bụi/bẩn; kết hợp actuator ELEMENT giúp thông gió buồng lò xo (spring chamber aeration) → Tránh ô nhiễm từ môi trường.
Ưu điểm nổi bật
-
- Không cần ống dẫn khí bên ngoài: Định tuyến khí nén tích hợp trong actuator.
- Dễ vệ sinh & phù hợp wash-down: Vỏ IP65/67, áp suất dương bên trong, vật liệu kháng hóa chất.
- Ngăn ô nhiễm actuator: Thông gió buồng lò xo (spring chamber aeration).
- Phản hồi vị trí rõ ràng: Hiển thị quang học + điện + chỉ thị trực quan trên thiết bị.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
