Bộ điều khiển lưu lượng khối MFC/MFM Type 8745
| Tên sản phẩm | Bộ điều khiển lưu lượng khối MFC/MFM |
| Model | 8745 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển lưu lượng khối MFC-MFM 8745 |
Mô tả

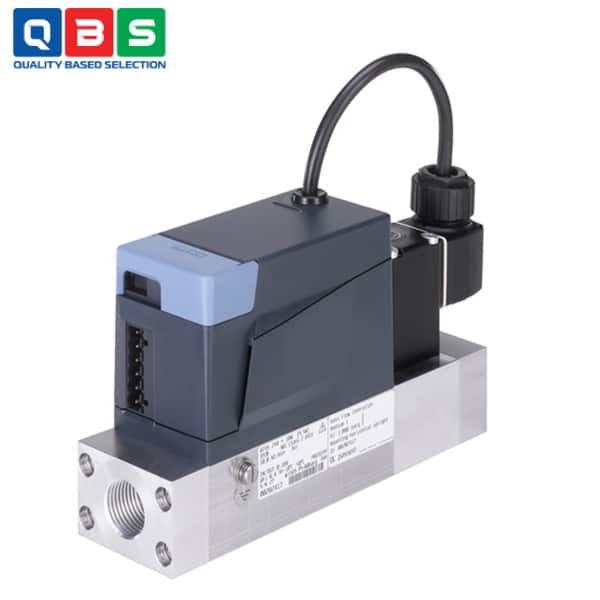

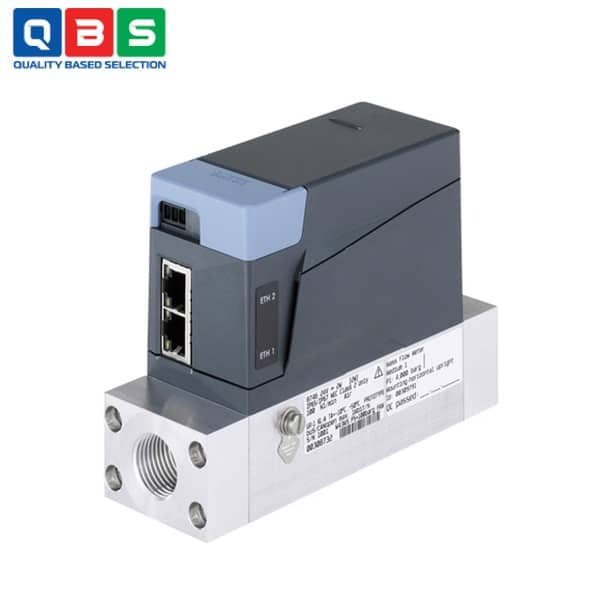

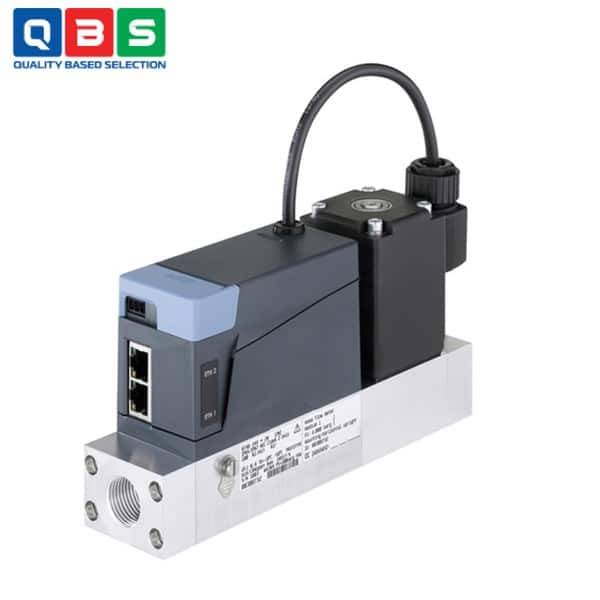

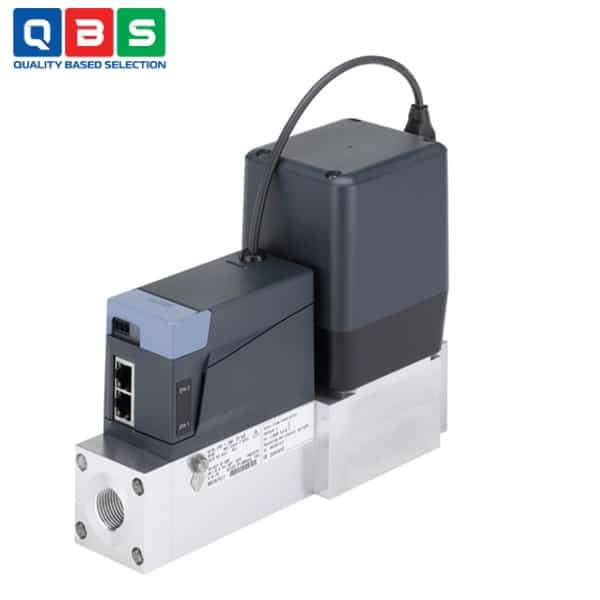

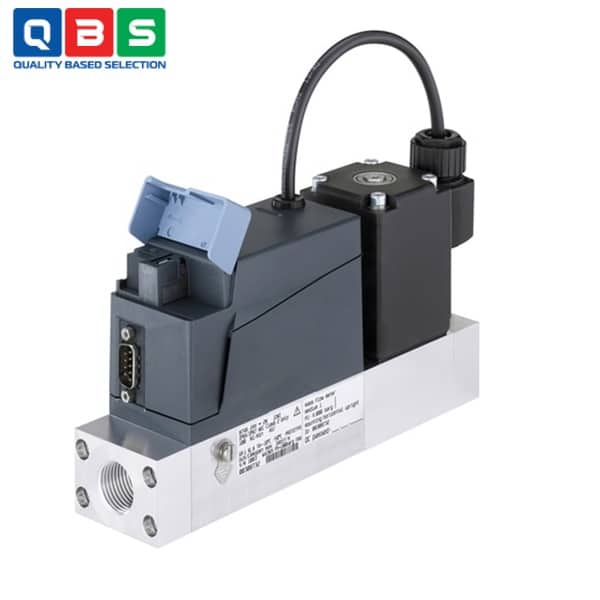

Bộ điều khiển lưu lượng khối MFC/MFM Type 8745 thích hợp để điều khiển lưu lượng khối của lượng khí lớn. Loại 8745 có thể được cấu hình như MFM hoặc MFC tùy theo nhu cầu. Tùy chọn, có thể lưu trữ tối đa bốn đường cong hiệu chuẩn trong thiết bị. Cảm biến nhiệt đặt trực tiếp trong dòng khí chính đạt được thời gian phản hồi rất nhanh với tổn thất áp suất tối thiểu. Van tỷ lệ tác động trực tiếp Bürkert đảm bảo độ nhạy phản hồi cao. Là một MFC, loại 8745 có hai biến thể: với van tỷ lệ điện từ và với van tỷ lệ điện cơ. Ngoài biến thể analog và ethernet công nghiệp, còn có biến thể Modbus RTU.
Ứng dụng của Bộ điều khiển lưu lượng khối MFC/MFM Type 8745
-
- Hệ thống điều khiển đốt cháy: Kiểm soát lưu lượng khí với lưu lượng cao ngay cả ở chênh lệch áp suất thấp, phù hợp cho lò đốt công nghiệp.
- Chế biến kim loại, thủy tinh hoặc gốm sứ: Điều khiển khí trong các quá trình nhiệt luyện, nung chảy hoặc xử lý bề mặt.
- Công nghệ phủ lớp: Kiểm soát chính xác khí trong quy trình phun phủ, sơn hoặc deposition.
- Sản xuất bọt xốp trong ngành thực phẩm và nhựa: Điều khiển khí để tạo bọt trong sản xuất thực phẩm (như bia, kem) hoặc vật liệu nhựa xốp.
- Bể lên men: Kiểm soát lưu lượng khí oxy hoặc CO2 trong quá trình lên men sinh học, sản xuất bia, dược phẩm sinh học.
- Hệ thống xử lý nước: Điều khiển khí trong quá trình sục khí, ozone hóa hoặc khử trùng nước.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Dải lưu lượng danh định (Qnom) | 20 – 2500 lₙ/min (qui đổi Nitơ) |
| Độ chính xác đo | ±1.5% giá trị đo ± 0.3% đầy thang (FS) |
| Độ lặp lại | ±0.1% FS |
| Thời gian đáp ứng/settling | < 500 ms |
| Tỷ lệ turndown | 1:50 |
| Áp suất làm việc tối đa | Lên đến 25 bar (tùy biến thể van, biến thể điện cơ lên đến 22 bar) |
| Nhiệt độ môi chất | -10°C đến +70°C (-10°C đến +60°C với oxy; 0°C đến +70°C với van điện cơ) |
| Nhiệt độ môi trường | -10°C đến +50°C (cao hơn theo yêu cầu) |
| Nguồn cấp điện | 24 V DC |
| Công suất tiêu thụ | MFM: max 4 W; MFC điện từ: max 31.5 W; MFC điện cơ: rất thấp khi giữ vị trí |
| Vật liệu tiếp xúc môi chất | Thép không gỉ 1.4404/316L, FKM/EPDM (tùy khí) |
| Kết nối đường ống | G/NPT ¼” đến 1″, sub-base, clamp (DN20 – DN40) |
| Cấu hình | Có thể làm MFC hoặc MFM, lưu trữ đến 4 đường chuẩn khí khác nhau |
| Đặc biệt | Dễ thay thế thiết bị nhờ bộ nhớ cấu hình tích hợp |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển lưu lượng khối MFC/MFM Type 8745
Nguyên lý hoạt động của Bộ điều khiển lưu lượng khối MFC/MFM Type 8745
Thiết bị sử dụng nguyên lý đo lưu lượng khối nhiệt (thermal mass flow) với cảm biến inline đặt trực tiếp trong dòng khí chính:
-
- Cảm biến nhiệt truyền nhiệt lượng vào dòng khí chảy qua.
- Lượng nhiệt bị khí mang đi tỷ lệ thuận với lưu lượng khối (mass flow) của khí.
- Đo sự thay đổi nhiệt độ hoặc công suất gia nhiệt cần thiết để duy trì chênh lệch nhiệt độ cố định → tính toán chính xác lưu lượng khối, không phụ thuộc vào áp suất và nhiệt độ khí.
- Thời gian đáp ứng rất nhanh, tổn thất áp suất tối thiểu.
Ưu điểm nổi bật
-
- Dải lưu lượng rộng: 20 – 2500 lₙ/min (qui đổi Nitơ), phù hợp cho khí lưu lượng lớn.
- Độ chính xác và lặp lại cao: ±1.5% giá trị đo ±0.3% đầy thang, độ lặp lại ±0.1% FS.
- Thời gian đáp ứng nhanh: <500 ms, cảm biến inline đặt trực tiếp trong dòng khí chính.
- Tổn thất áp suất tối thiểu: Thiết kế cảm biến và van tối ưu.
- Linh hoạt cấu hình: Có thể dùng làm MFC hoặc MFM, lưu trữ đến 4 đường chuẩn khác nhau.
