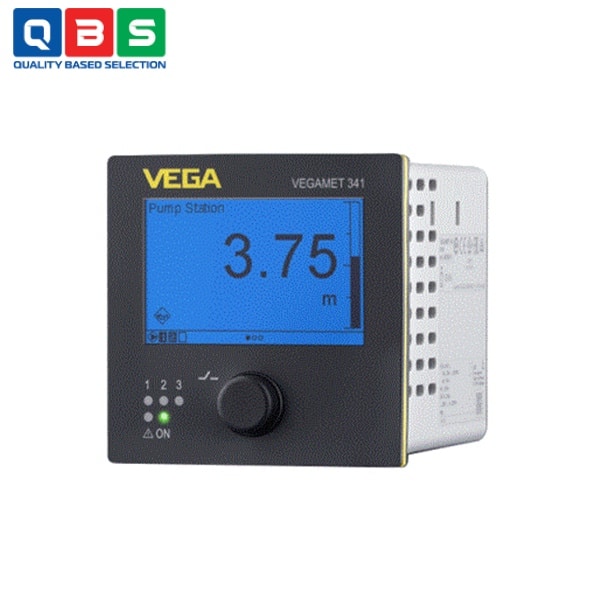

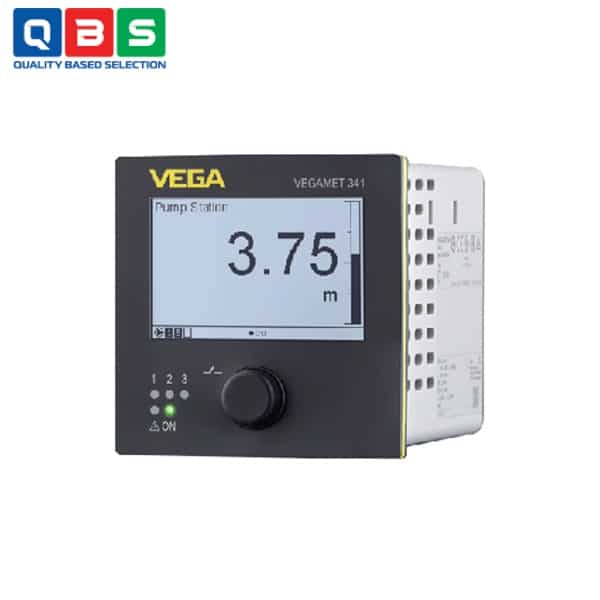

Bộ điều khiển và hiển thị VEGAMET 341
| Tên sản phẩm | Bộ điều khiển và hiển thị |
| Model | VEGAMET 341 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển và hiển thị VEGAMET 341 |
Mô tả

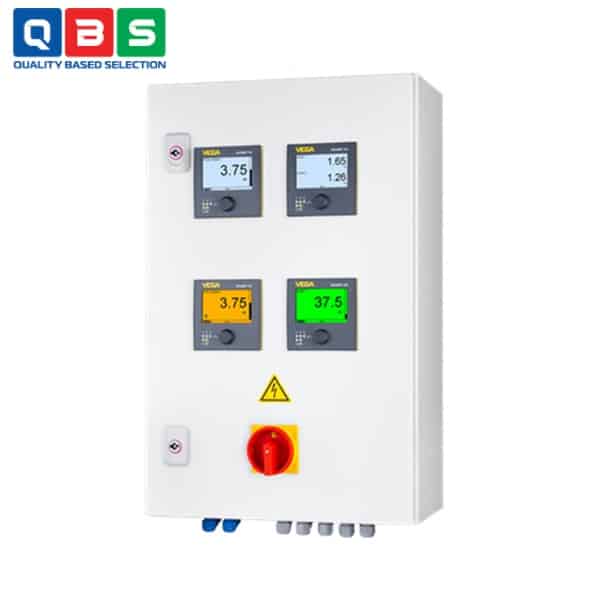

Bộ điều khiển và hiển thị VEGAMET 341 cấp tín hiệu cho cảm biến 4 … 20 mA được kết nối, xử lý các giá trị đo được và hiển thị chúng. Vỏ lắp đặt lý tưởng để gắn vào bảng điều khiển. Màn hình lớn để hiển thị dữ liệu cũng như nút xoay/nhấn để dễ dàng điều chỉnh tại chỗ được tích hợp sẵn. Với VEGAMET 341, các giá trị giới hạn có thể được giám sát một cách đáng tin cậy và các rơle, ví dụ như để bảo vệ chống tràn theo tiêu chuẩn WHG, có thể được chuyển mạch. Thiết bị đa chức năng này cho phép chuyển mạch bơm, đo lưu lượng trong máng hở hoặc trên đập tràn và tính tổng. Nhờ nhiều khả năng khác nhau, nó phù hợp với nhiều ngành công nghiệp cũng như các nhà sản xuất thiết bị.
Ứng dụng của Bộ điều khiển và hiển thị VEGAMET 341
- Điều khiển bơm: Tự động bật/tắt bơm dựa trên mức chất lỏng, ví dụ điều khiển mức trong bồn chứa, bể xử lý nước thải.
- Đo lưu lượng trên kênh hở và đập tràn: Tính toán và hiển thị lưu lượng dựa trên tín hiệu mức từ cảm biến.
- Tổng hợp lưu lượng/tích lũy: Tích lũy thể tích hoặc lưu lượng theo thời gian, dùng để theo dõi lượng chất lỏng tiêu thụ hoặc xử lý.
- Giám sát và bảo vệ tràn: Giám sát giới hạn mức và kích hoạt relay báo động hoặc ngắt khi vượt ngưỡng, đảm bảo an toàn chống tràn bồn chứa.
- Giám sát giới hạn mức: Theo dõi các ngưỡng mức cao/thấp và chuyển mạch relay để báo động hoặc điều khiển thiết bị.
- Chuyển tiếp tín hiệu đo: Xuất tín hiệu 4…20 mA để kết nối với PLC, SCADA hoặc hệ thống điều khiển trung tâm.
Thông số kỹ thuật cơ bản
| Thông số+A1:B16 | Giá trị chi tiết |
| Điện áp hoạt động | 100 … 230 V AC (-15 %, +10 %) 50/60 Hz 24 … 65 V DC (-15 %, +10 %) |
| Công suất tiêu thụ | Tối đa 13 VA (AC) / 4 W (DC) |
| Ngõ vào cảm biến | 1 x 4 … 20 mA (active hoặc passive) |
| Ngõ ra dòng | 1 x 4 … 20 mA (hoặc 20 … 4 mA), tải tối đa 500 Ω |
| Ngõ ra relay | 3 x relay thao tác (SPDT) |
| 1 relay có thể cấu hình fail-safe | |
| Điện áp chuyển mạch tối đa 250 V AC / 60 V DC | |
| Dòng chuyển mạch tối đa 1 A | |
| Công suất tối đa 250 VA (AC) / 40 W (DC) | |
| Hiển thị | Màn hình LC đồ họa có đèn nền 70 x 45 mm, hiển thị số và quasi-analog |
| Giao tiếp không dây | Bluetooth 5.0 |
| Điều chỉnh | Nút xoay/nhấn trên thiết bị + Bluetooth (app smartphone hoặc PACTware/PC) |
| Nhiệt độ môi trường | -20 … +60 °C |
| Cấp bảo vệ | Mặt trước: IP40; Thiết bị: IP20 |
| Lắp đặt | Lắp trong tủ điện (DIN rail) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển và hiển thị VEGAMET 341
Nguyên lý hoạt động của Bộ điều khiển và hiển thị VEGAMET 341
-
- Cấp nguồn cho cảm biến: Cung cấp điện áp cho cảm biến 4…20 mA (chế độ active) hoặc nhận tín hiệu từ cảm biến có nguồn riêng (chế độ passive).
- Nhận và xử lý tín hiệu đo: Tiếp nhận tín hiệu dòng 4…20 mA từ cảm biến mức liên tục, chuyển đổi thành giá trị mức, lưu lượng hoặc thể tích thực tế.
- Hiển thị giá trị đo: Hiển thị trực tiếp trên màn hình LC lớn (kỹ thuật số và quasi-analog), dễ đọc từ xa ngay cả dưới nắng hoặc tối.
- Xuất tín hiệu analog: Chuyển tiếp tín hiệu 4…20 mA (hoặc ngược) đến PLC, SCADA hoặc hệ thống điều khiển trung tâm.
- Giám sát giới hạn và điều khiển relay: Theo dõi các ngưỡng mức (cao/thấp), tự động bật/tắt 3 relay điều khiển để điều khiển bơm, van, báo động hoặc bảo vệ tràn.
- Tính toán bổ sung: Thực hiện tính toán lưu lượng trên kênh hở/đập tràn và tích lũy tổng thể tích (totalizer) mà không cần lập trình phức tạp.
- Điều chỉnh và chẩn đoán: Thiết lập thông số trực tiếp qua núm xoay/nhấn trên thiết bị hoặc không dây qua Bluetooth.
Ưu điểm nổi bật
- Việc lập trình phức tạp cho các tác vụ điều khiển không còn cần thiết nữa.
- Thiết lập và chẩn đoán điểm đo một cách đơn giản và an toàn thông qua điện thoại thông minh.
- Màn hình dễ đọc từ xa, ngay cả trong điều kiện ánh sáng mặt trời và bóng tối.
