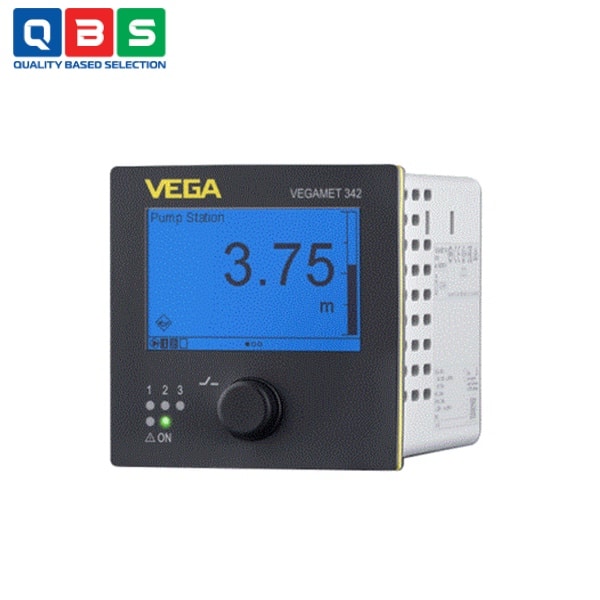

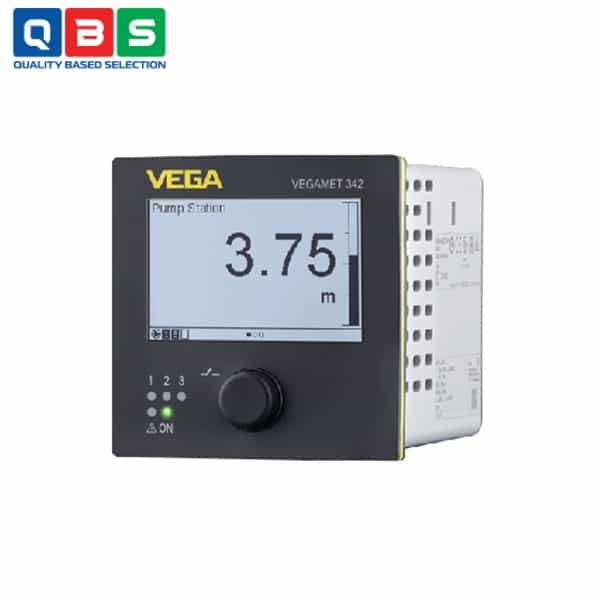

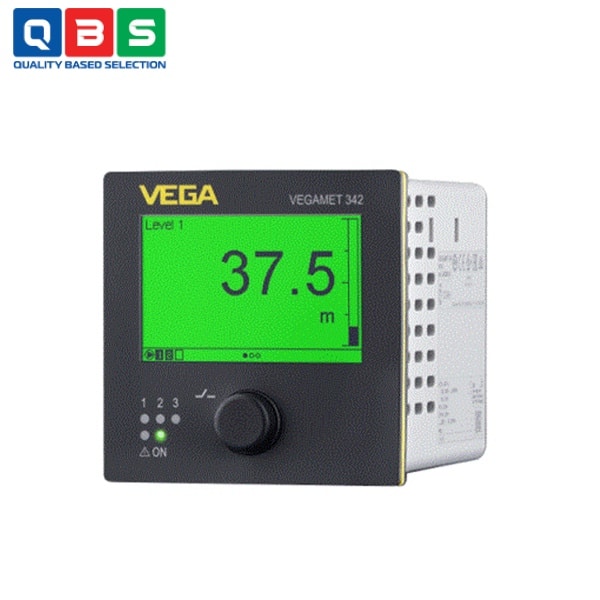

Bộ điều khiển và hiển thị VEGAMET 342
| Tên sản phẩm | Bộ điều khiển và hiển thị |
| Model | VEGAMET 342 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển và hiển thị VEGAMET 342 |
Mô tả

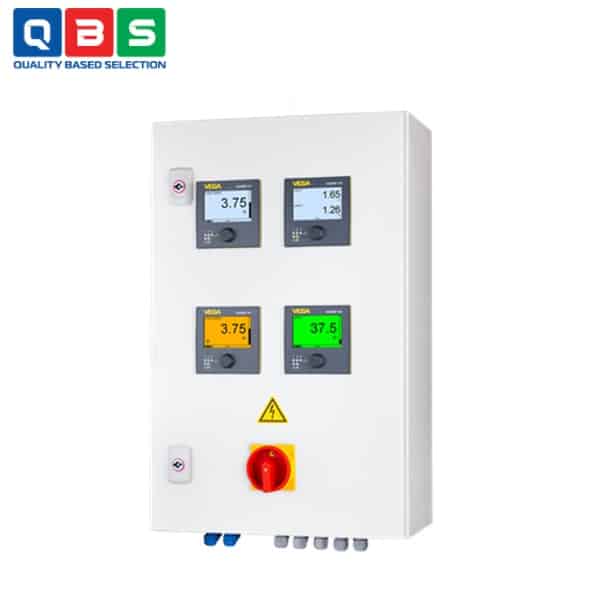

Bộ điều khiển và hiển thị VEGAMET 342 cấp tín hiệu cho 4 cảm biến 20 mA được kết nối, xử lý các giá trị đo được và hiển thị chúng. Vỏ lắp đặt lý tưởng để gắn vào bảng điều khiển. Màn hình lớn để hiển thị dữ liệu cũng như nút xoay/nhấn để dễ dàng điều chỉnh tại chỗ được tích hợp sẵn. Với VEGAMET 342, các giá trị giới hạn có thể được giám sát một cách đáng tin cậy và các rơle, ví dụ như để bảo vệ chống tràn theo tiêu chuẩn WHG, có thể được chuyển mạch. Nó cho phép thực hiện đơn giản việc điều khiển bơm, đo lưu lượng trên máng hở và đập tràn, bộ đếm tổng, tính toán chênh lệch, tổng, trung bình và giá trị trung bình. Nhờ khả năng linh hoạt và đa dụng, nó phù hợp với nhiều ngành công nghiệp cũng như các kỹ sư nhà máy.
Ứng dụng của Bộ điều khiển và hiển thị VEGAMET 342
- Điều khiển bơm: Tự động bật/tắt bơm dựa trên mức chất lỏng nhờ các relay tích hợp.
- Đo lưu lượng trên kênh hở và đập tràn: Xử lý tín hiệu từ cảm biến mức để tính toán lưu lượng theo công thức chuẩn.
- Tính tổng lưu lượng/bể chứa: Cộng dồn giá trị đo theo thời gian để theo dõi tổng lượng chất lỏng đi qua hoặc chứa trong bể.
- Tính giá trị chênh lệch: Tính mức chênh lệch giữa hai điểm đo (ví dụ: mức đầu vào và đầu ra).
- Tính tổng giá trị: Cộng giá trị đo từ hai cảm biến (ví dụ: tổng mức của nhiều bể).
- Tính giá trị trung bình: Tính giá trị trung bình của một hoặc hai tín hiệu đo theo thời gian.
- Giám sát giới hạn và bảo vệ tràn: Theo dõi giá trị đo vượt ngưỡng và kích hoạt relay báo động hoặc ngắt hệ thống.
- Điều khiển chung các thiết bị ngoại vi: Sử dụng 3 relay để điều khiển van, báo động, đèn tín hiệu hoặc các thiết bị khác dựa trên giá trị đo.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Điện áp hoạt động | 100…230 V AC (-15%, +10%) 50/60 Hz 24…65 V DC (-15%, +10%) |
| Công suất tiêu thụ | Tối đa 15 VA (AC) / 5 W (DC) |
| Ngõ vào cảm biến | 2 x 4…20 mA (active hoặc passive) |
| Độ chính xác ngõ vào | ±20 µA (0.1% của 20 mA) |
| Ngõ ra relay | 3 x relay hoạt động (1 relay có thể cấu hình fail-safe) |
| Tiếp điểm: SPDT, max 250 V AC / 60 V DC, 1 A | |
| Công suất tiếp điểm relay | Min. 50 mW, max. 250 VA AC / 40 W DC |
| Ngõ ra dòng | 2 x 4…20 mA (hoặc 0…20 mA, 20…0/4 mA) |
| Tải tối đa 500 Ω | |
| Giao tiếp Bluetooth | Bluetooth 5.0 |
| Màn hình | LC đồ họa có đèn nền, 70 x 45 mm, hiển thị số và quasi-analog |
| Điều chỉnh | Nút xoay-nhấn + Bluetooth (app smartphone/PC) |
| Nhiệt độ môi trường | -20…+60 °C |
| Cấp bảo vệ | Mặt trước: IP40 Thiết bị: IP20 |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển và hiển thị VEGAMET 342
Nguyên lý hoạt động của Bộ điều khiển và hiển thị VEGAMET 342
-
- Xử lý tín hiệu đo (linearization, tính toán chênh lệch/tổng/trung bình/lưu lượng/totalizer…).
- Hiển thị giá trị đo rõ ràng trên màn hình lớn có đèn nền.
- Xuất lại 2 tín hiệu analog 4…20 mA để truyền về PLC hoặc hệ thống khác.
- So sánh giá trị đo với ngưỡng cài đặt → kích hoạt 3 relay (có 1 relay cấu hình được fail-safe) để điều khiển bơm, van, báo động hoặc bảo vệ tràn.
- Cho phép cài đặt và chẩn đoán dễ dàng qua nút xoay-nhấn hoặc Bluetooth bằng smartphone.
Ưu điểm nổi bật
- Việc lập trình phức tạp cho các tác vụ điều khiển không còn cần thiết nữa.
- Thiết lập và chẩn đoán điểm đo một cách đơn giản và an toàn thông qua điện thoại thông minh.
- Màn hình dễ đọc từ xa, ngay cả trong điều kiện ánh sáng mặt trời và bóng tối.
