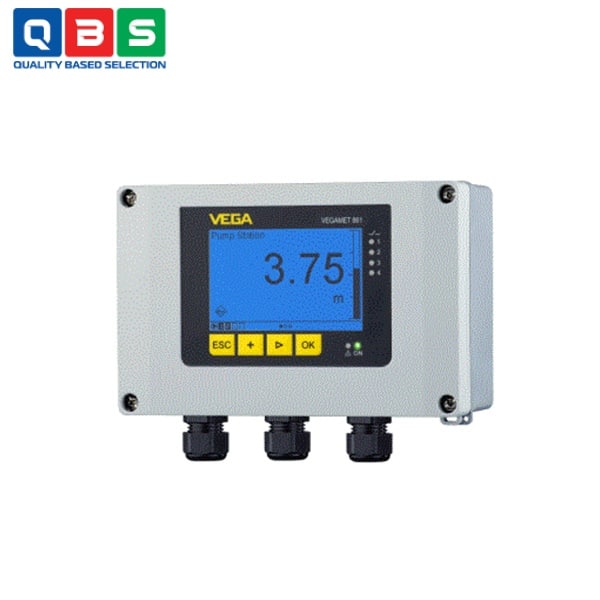

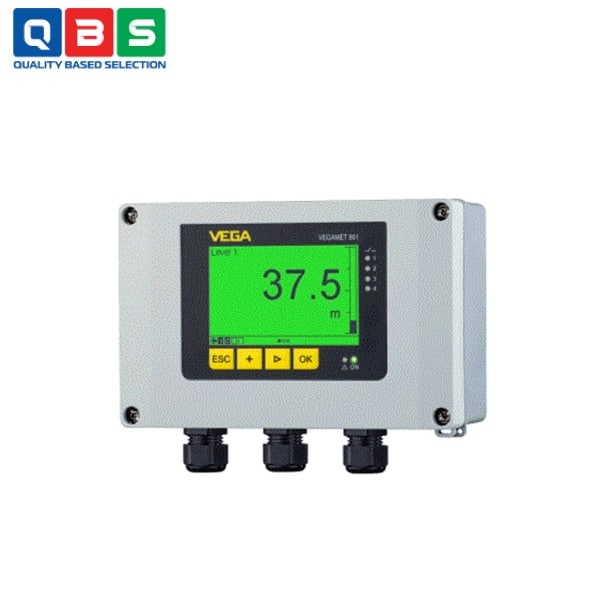

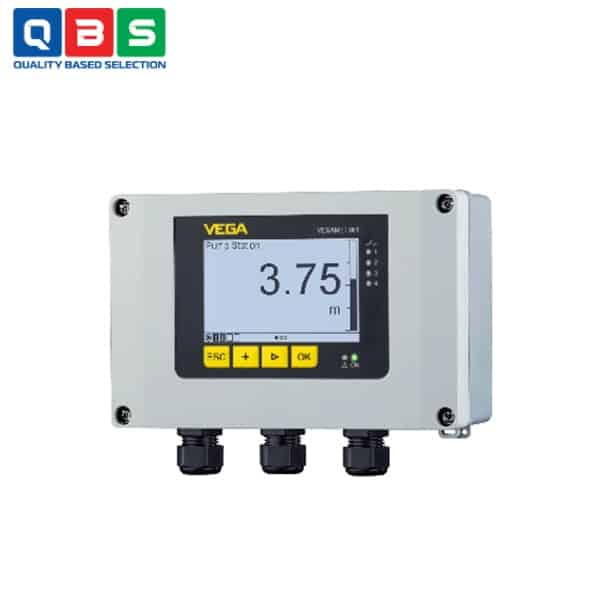

Bộ điều khiển và hiển thị VEGAMET 862
| Tên sản phẩm | Bộ điều khiển và hiển thị |
| Model | VEGAMET 862 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Bộ điều khiển và hiển thị VEGAMET 862 |
Mô tả

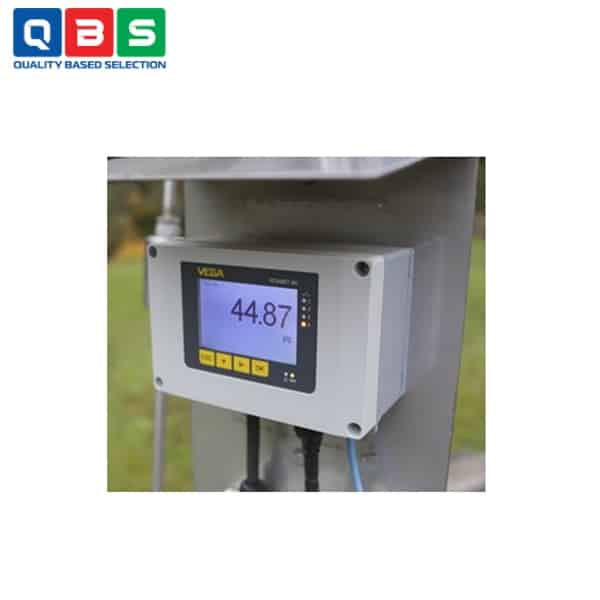

Bộ điều khiển và hiển thị VEGAMET 862 cấp tín hiệu cho 4 … 20 mA hoặc cảm biến HART được kết nối, xử lý các giá trị đo được và hiển thị chúng. Màn hình lớn để trực quan hóa dữ liệu được tích hợp trong vỏ máy được thiết kế cho điều kiện hoạt động khắc nghiệt ngoài trời. Nó cho phép chuyển đổi đơn giản giữa điều khiển bơm, đo lưu lượng trên kênh hở và đập tràn, bộ đếm tổng, bộ ghi dữ liệu, tính toán hiệu số, tổng và giá trị trung bình. Với VEGAMET 862, các giá trị giới hạn có thể được giám sát một cách đáng tin cậy và các rơle có thể được chuyển mạch, ví dụ như để bảo vệ chống tràn theo tiêu chuẩn WHG.
Ứng dụng của Bộ điều khiển và hiển thị VEGAMET 862
- Điều khiển bơm nâng: Kết nối 2 cảm biến mức trong hầm bơm, tự động bật/tắt bơm theo mức nước, tránh tràn hoặc chạy khô.
- Đo lưu lượng kênh hở và đập tràn: Tính toán lưu lượng dựa trên mức nước, kết hợp totalizer để tích lũy tổng lưu lượng xả.
- Bảo vệ chống tràn: Giám sát giới hạn mức theo quy định WHG (Đức), kích hoạt relay an toàn để đóng van hoặc báo động.
- Bể tràn mưa: Tính toán chênh lệch mức giữa 2 cảm biến, giám sát và điều khiển xả nước mưa dư thừa.
- Ghi dữ liệu và tính toán nâng cao: Data logger lưu giá trị đo, tính tổng/trung bình/chênh lệch giữa 2 kênh, phù hợp giám sát dài hạn ở trạm xử lý nước thải.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Nguồn cấp | 100…230 V AC (±15%, 50/60 Hz) hoặc 24…65 V DC |
| Công suất tiêu thụ | Tối đa 19 VA / 7 W |
| Ngõ vào cảm biến | 2 x 4…20 mA/HART (active hoặc passive) |
| Ngõ vào số | 4 x digital input |
| Ngõ ra relay | 6 x relay thao tác (1 có thể cấu hình fail-safe), tiếp điểm SPDT, max 250 V AC / 1 A |
| Ngõ ra dòng | 3 x 4…20 mA (tải max 500 Ω) |
| Hiển thị | LCD đồ họa có đèn nền, 89 x 56 mm |
| Giao tiếp | Bluetooth 5.0, thẻ microSD (data logger) |
| Nhiệt độ môi trường | -40…+60 °C (hiển thị đọc được từ -20…+60 °C) |
| Cấp bảo vệ | IP66/IP67 (Type 4X) |
| Cấu hình | 4 nút bấm tại chỗ hoặc Bluetooth (app smartphone/PC) |
Tham khảo Catalog chi tiết ở đây: Catalog Bộ điều khiển và hiển thị VEGAMET 862
Nguyên lý hoạt động của Bộ điều khiển và hiển thị VEGAMET 862
-
- Cấp nguồn và thu nhận tín hiệu:
- Có thể cấp nguồn trực tiếp cho cảm biến (active input) hoặc nhận tín hiệu từ cảm biến có nguồn riêng (passive input).
- Thu tín hiệu analog 4-20 mA hoặc kỹ thuật số HART.
- Xử lý tín hiệu:
- Chuyển đổi tín hiệu thành giá trị mức, lưu lượng, thể tích…
- Thực hiện các tính toán: tổng (totalizer), trung bình, chênh lệch, tổng hợp giữa 2 kênh, chuyển đổi lưu lượng kênh hở/đập tràn theo công thức chuẩn.
- Hiển thị và lưu trữ:
- Hiển thị giá trị đo lớn, rõ ràng trên màn hình LCD tích hợp.
- Lưu dữ liệu đo vào thẻ microSD (data logger).
- Điều khiển và giám sát:
- Giám sát giới hạn mức (high/low), kích hoạt 6 relay (1 relay có thể cấu hình fail-safe) để điều khiển bơm, van, báo động.
- Có 3 ngõ ra dòng 4-20 mA để truyền tín hiệu đến PLC hoặc hệ thống trung tâm.
- Cấu hình và vận hành: Cài đặt qua 4 nút bấm trên thiết bị hoặc không dây qua Bluetooth (app trên smartphone/PC).
- Cấp nguồn và thu nhận tín hiệu:
Ưu điểm nổi bật
- Việc lập trình phức tạp cho các tác vụ điều khiển không còn cần thiết nữa.
- Thiết lập và chẩn đoán điểm đo một cách đơn giản và an toàn thông qua điện thoại thông minh.
- Màn hình dễ đọc từ xa, ngay cả trong điều kiện ánh sáng mặt trời và bóng tối.
